"ГОСТ Р ИСО 10547-2012. Национальный стандарт Российской Федерации. Канаты двойного плетения из полиэфирных волокон. Общие технические требования"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

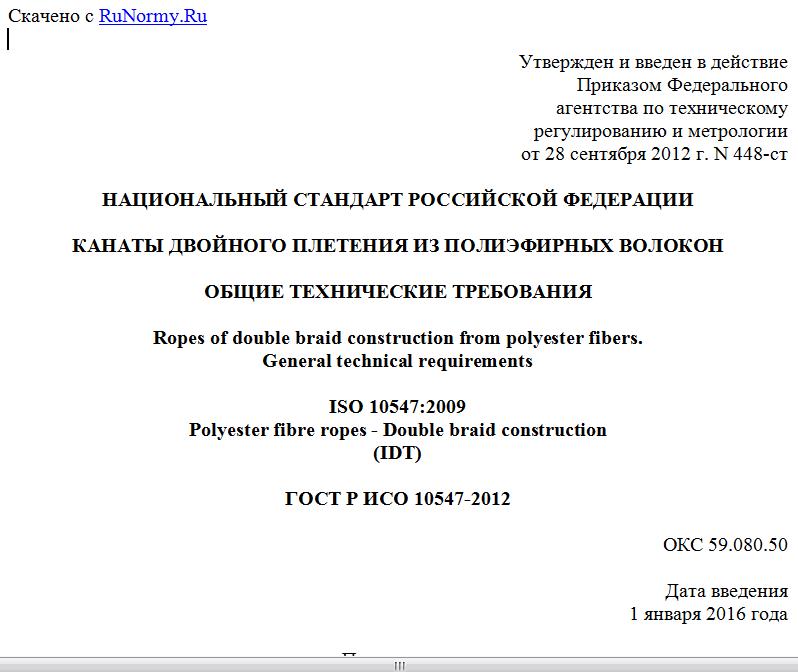

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 28 сентября 2012 г. N 448-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

КАНАТЫ ДВОЙНОГО ПЛЕТЕНИЯ ИЗ ПОЛИЭФИРНЫХ ВОЛОКОН

ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

Ropes of double braid construction from polyester fibers.
General technical requirements

ISO 10547:2009
Polyester fibre ropes - Double braid construction
(IDT)

ГОСТ Р ИСО 10547-2012

ОКС 59.080.50

Дата введения
1 января 2016 года

Предисловие

1. Подготовлен Техническим комитетом ТК 412 "Текстиль", Открытым акционерным обществом "Всероссийский научно-исследовательский институт сертификации" (ОАО "ВНИИС") на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4.
2. Внесен Управлением технического регулирования и стандартизации Федерального агентства по техническому регулированию и метрологии.
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 28 сентября 2012 г. N 448-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 10547-2009 "Канаты двойного плетения из полиэфирных волокон" (ISO 10547:2009 "Polyester fibre ropes - Double braid construction").
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5 (пункт 3.5).
В разделе "Нормативные ссылки" ссылки на международные стандарты актуализированы.
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении ДА.
5. Введен впервые.

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).

1. Область применения

Настоящий стандарт распространяется на канаты двойного плетения и канаты двойного плетения повышенной прочности, изготовленные из полиэфирных волокон, и устанавливает общие технические требования к ним и правила их обозначения.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ИСО 1968:2004 Канаты из волокон и канатно-веревочные изделия. Словарь (ISO 1968:2004, Fibre ropes and cordage - Vocabulary)
ИСО 2307:2010 Канаты из волокон. Определение некоторых физических и механических свойств (ISO 2307:2010, Fibre ropes - Determination of certain phasical and mechanical properties)
ИСО 9554:2010 Канаты из волокон. Общие технические условия (ISO 9554:2010, Fibre ropes - General specifications).

3. Термины и определения

В настоящем стандарте применены термины по ИСО 1968.

4. Обозначение

Обозначение канатов из волокон должно включать:
- слова "канаты из волокон";
- обозначение настоящего стандарта;
- ссылочный номер каната;
- указание материала, из которого изготовлен канат;
- уровень прочности каната: канат двойного плетения или канат двойного плетения повышенной прочности (hs).
Пример 1 - Обозначение каната двойного плетения, ссылочный номер 20, соответствующего линейной плотности 319 ктекс, изготовленного из полиэфирного волокна:

Канат из волокон ИСО 10547 - 20 - PES.

Пример 2 - Обозначение каната двойного плетения повышенной прочности, ссылочный номер 20, соответствующего линейной плотности 319 ктекс, изготовленного из полиэфирного волокна:

Канат из волокон ИСО 10547 - 20 - PES (hs).

5. Общие требования

5.1. Конструкция
В соответствии с требованиями настоящего стандарта канат (см. рисунок 1) должен иметь конструкцию двойного плетения, в которой внутренняя полая часть, полученная в процессе определенной операции, служит сердечником, а наружную плетеную часть (оплетку) проводят снаружи в ходе последующей операции. Масса внутренней части или наружной части не должна превышать 55% общей массы каната.



Рисунок 1. Конфигурация каната двойного плетения
и каната двойного плетения повышенной прочности
из полиэфирных волокон

5.2. Число прядей
Для канатов со ссылочным номером от 6 до 16 минимальное число прядей наружной оплетки составляет 16.
Для канатов со ссылочным номером больше 16 минимальное число прядей наружной оплетки составляет 24.
5.3. Изготовление и маркировка
Изготовление, конструкция, маркировка, упаковка, выставление счета-фактуры и поставляемые длины должны соответствовать требованиям ИСО 9554.
5.4. Замена пряди
5.4.1. Замену пряди выполняют путем наложения внахлест отдельной прерванной пряди (или совокупности прядей) другой идентичной прядью, которая будет вплетена таким же образом. Предпочтительно не заменять пряди в сердечнике или оболочке каната любого размера или длины, но некоторые методы изготовления требуют такой замены. Чтобы преодолеть негативные последствия такой замены, ее следует проводить в соответствии с требованиями 5.4.2 - 5.4.5.
5.4.2. При сбое в работе машины, проводящей оплетку, допускается замена одной пряди в сердечнике и одной пряди в оболочке на стандартной длине не более 200 м.
5.4.3. Для длин более 200 м допустимы дополнительные замены прядей, если изготовитель посчитает это необходимым.
5.4.4. При замене пряди протяженность перекрывания должна составлять восьмикратный размерный номер каната, но не менее 600 мм для канатов, ссылочные номера которых не более 72. Замену прядей следует проводить на расстоянии не менее 12 м, измеряемом от центра перекрывания в одной замене до центра перекрывания в другой замене.
5.4.5. Поскольку замены прядей в сердечнике трудно обнаружить после изготовления оболочки, контролеру должна быть доступна поддающаяся проверке информация, фиксирующая число замен прядей.

6. Физические свойства

Линейная плотность и минимальная разрывная нагрузка должны соответствовать значениям, приведенным в таблице 1.

Таблица 1

Линейная плотность и минимальная разрывная нагрузка
канатов двойного плетения и канатов двойного плетения
повышенной прочности из полиэфирных волокон

Ссылочный номер <a> Линейная плотность <b>, <c> Минимальная разрывная нагрузка <d>, <e>, кН
номинальная, ктекс допуск, % Канаты двойного плетения Канаты двойного плетения повышенной прочности
Канаты с несрощенными концами Канаты с заделкой концов Канаты с несрощенными концами Канаты с заделкой концов
6 28,7 +/- 10 6,67 6,00 8,34 7,51
8 51,0 11,6 10,4 14,5 13,0
10 79,7 +/- 8 17,8 16,0 22,3 20,1
12 115 25,4 22,9 31,7 28,5
14 156 34,2 30,8 42,7 38,4
16 204 +/- 5 44,2 39,8 55,3 49,8
18 258 55,5 49,9 69,4 62,5
20 319 68,0 61,2 85,0 76,5
22 386 81,6 73,4 102 92
24 459 96,8 87,1 121 109
26 539 113 102 141 127
28 625 130 117 163 147
30 717 149 134 186 167
32 816 168 151 210 189
