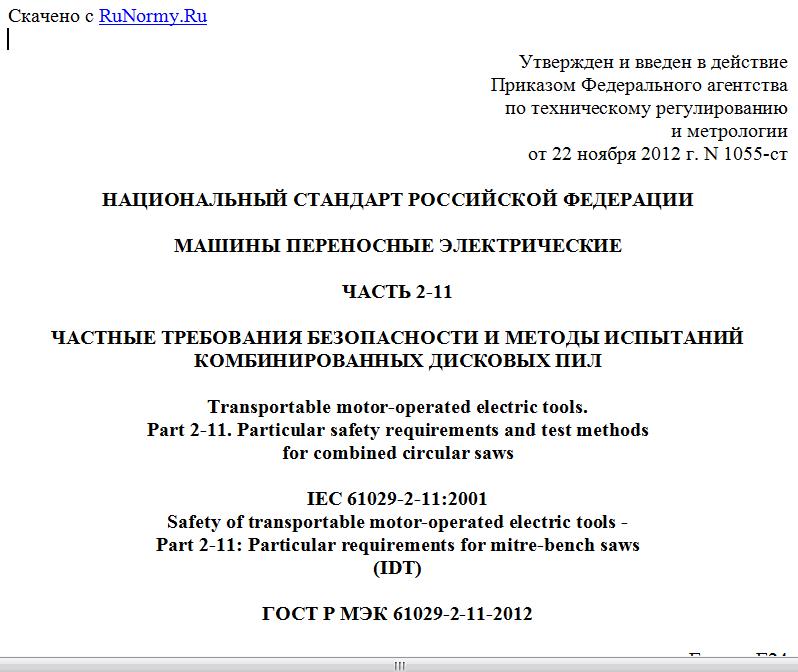

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 22 ноября 2012 г. N 1055-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
МАШИНЫ ПЕРЕНОСНЫЕ ЭЛЕКТРИЧЕСКИЕ
ЧАСТЬ 2-11
ЧАСТНЫЕ ТРЕБОВАНИЯ БЕЗОПАСНОСТИ И МЕТОДЫ ИСПЫТАНИЙ
КОМБИНИРОВАННЫХ ДИСКОВЫХ ПИЛ
Transportable motor-operated electric tools.
Part 2-11. Particular safety requirements and test methods
for combined circular saws
IEC 61029-2-11:2001
Safety of transportable motor-operated electric tools -
Part 2-11: Particular requirements for mitre-bench saws
(IDT)
ГОСТ Р МЭК 61029-2-11-2012
Группа Г24
ОКП 48 3331
ОКС 25.140.20
25.080.60
Дата введения
1 января 2014 года
Предисловие
1. Подготовлен Закрытым акционерным обществом "ИНТЕРСКОЛ" (ЗАО "ИНТЕРСКОЛ") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 262 "Инструмент механизированный и ручной".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2012 г. N 1055-ст.
4. Настоящий стандарт идентичен международному стандарту МЭК 61029-2-11:2001 "Инструменты передвижные с электроприводом. Часть 2-11. Частные требования к пильным станкам, делающим косой срез" (IEC 61029-2-11:2001 "Safety of transportable motor-operated electric tools - Part 2-11: Particular requirements for mitre-bench saws").
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочного международного стандарта соответствующий ему национальный стандарт Российской Федерации, сведение о котором приведено в дополнительном Приложении ДА.
5. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
Введение
Настоящий стандарт относится к комплексу стандартов, устанавливающих требования безопасности переносных электрических машин и методы их испытаний.
Настоящий стандарт применяют совместно с ГОСТ Р МЭК 1029-1-94 "Машины переносные электрические. Общие требования безопасности и методы испытаний", который является модифицированным по отношению к международному стандарту МЭК 61029-1:1990 "Инструменты передвижные с электроприводом. Безопасность. Часть 1. Общие требования".
Настоящий стандарт устанавливает частные требования безопасности и методы испытаний для комбинированных дисковых пил, которые дополняют, изменяют или заменяют соответствующие разделы, подразделы, пункты, таблицы и рисунки МЭК 61029-1:1990.
Номера разделов, пунктов, таблиц и рисунков соответствуют приведенным в МЭК 61029-2-11:2001. Пункты, дополняющие МЭК 61029-1:1990, имеют нумерацию, начиная со 101.
В настоящем стандарте требования к методам испытаний машин для комбинированных дисковых пил выделены курсивом.
Изменение наименования раздела 2 вызвано необходимостью приведения его в соответствие с ГОСТ Р 1.5-2012.
1. ОБЛАСТЬ ПРИМЕНЕНИЯ
По МЭК 61029-1 со следующим изменением:
1.1. Замена первого абзаца:
Настоящий стандарт распространяется на комбинированные дисковые пилы (далее - пилы), предназначенные для резки цветных металлов (например алюминия), распиловки древесины и аналогичных материалов пильным диском диаметром не более 350 мм в соответствии с определением по 2.101.
2. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
По МЭК 61029-1 со следующими дополнениями и изменением:
2.21. Замена:
нормальная нагрузка (normal load): Нагрузка при непрерывной работе пилы при напряжении, равном номинальному или верхнему пределу диапазона номинальных напряжений, при этом крутящий момент на шпинделе имеет значение, при котором потребляемая мощность в ваттах равна номинальной потребляемой мощности.
2.101. комбинированная дисковая пила (combined circular saw): Машина, предназначенная для резки цветных металлов (например алюминия), распиловки древесины и аналогичных материалов вращающимся пильным диском. Комбинированная пила имеет два стола: нижний, обеспечивающий опору заготовки и ее контакт с заграждением (упором) при выполнении торцовочной операции, и верхний, имеющий паз, сквозь который проходит пильный диск и который служит для опоры заготовки, подаваемой вручную в направлении пильного диска.
Пильный диск с приводом установлен на рычаге, подвешенном над нижним столом. Этот рычаг обычно крепят на оси опорной стойки или непосредственно к нижнему столу. В некоторых случаях вертикальное движение пильного диска дополняется продольным перемещением по направляющим (см. рисунки 108 - 110).
2.102. нижний стол (lower): Стол, используемый в режиме торцовочной пилы.
2.103. верхний стол (upper table): Стол, используемый в режиме дисковой пилы (продольной и поперечной распиловки).
3. ОБЩИЕ ТРЕБОВАНИЯ
По МЭК 61029-1.
4. ИСПЫТАНИЯ. ОБЩИЕ ПОЛОЖЕНИЯ
По МЭК 61029-1.
5. НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ
По МЭК 61029-1.
6. КЛАССИФИКАЦИЯ
По МЭК 61029-1.
7. МАРКИРОВКА
По МЭК 61029-1 со следующим дополнением:
7.1. Дополнение:
Маркировка пил должна содержать:
- номинальный диаметр пильного диска;
- номинальную частоту вращения диска на холостом ходу;
- указание направления вращения пильного диска;
- максимальную глубину пропила при работе с дисковой пилой (см. рисунок 108).
Пилы, которые можно перенастраивать на различные частоты вращения холостого хода, должны иметь маркировку, расположенную вблизи регулирующего устройства и указывающую, при необходимости, способ изменения частоты вращения. Данная информация может представляться в виде рисунков, схем и т.п.
7.6. Дополнение:
Направление вращения пильного диска должно быть указано на несъемной части пилы вблизи оси шпинделя выпуклой или утопленной стрелкой, видимой в процессе замены диска, или выполненной иным способом, позволяющим сделать стрелку не менее заметной и нестираемой.
7.13. Дополнение:
В руководстве по эксплуатации должны быть даны следующие предупреждения пользователю и информация для него (формулировки могут быть изменены, но должны быть эквивалентны нижеприведенным):
- не использовать поврежденные или деформированные пильные диски;
- не использовать пилу без установленных защитных ограждений;
- заменять вставку стола в случае ее износа;
- перечень материалов, разрешенных для резки пилой;
- не использовать пилу для резки материалов, не указанных в перечне;
- применять только пильные диски, рекомендованные производителем;
- при работе подсоединять пилу к пылеотсосу (при наличии такой возможности);
- выбирать пильные диски соответственно обрабатываемому материалу;
- информация о максимальной глубине пропила;
- способ поддержки длинномерных деталей;
- дополнительные указания по безопасности для пилы, имеющей возможность углового регулирования пильного диска (при торцовочных операциях) в обе стороны;
- использовать ручной толкатель для подачи обрабатываемого материала при работе с дисковой пилой;
- использовать расклинивающий нож, отрегулированный в соответствии с инструкцией;
