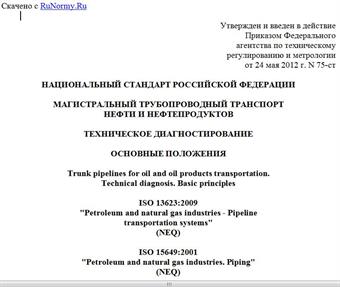

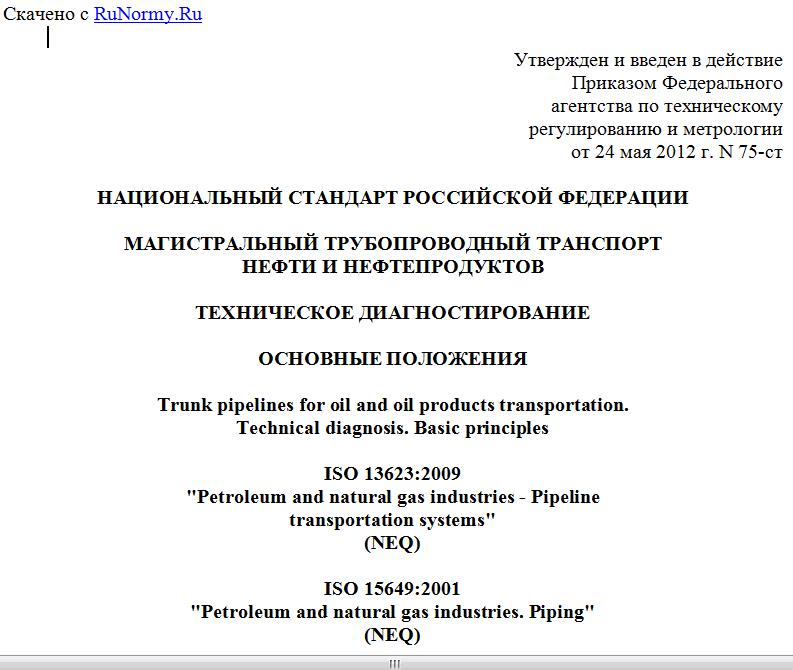

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 24 мая 2012 г. N 75-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
МАГИСТРАЛЬНЫЙ ТРУБОПРОВОДНЫЙ ТРАНСПОРТ
НЕФТИ И НЕФТЕПРОДУКТОВ
ТЕХНИЧЕСКОЕ ДИАГНОСТИРОВАНИЕ
ОСНОВНЫЕ ПОЛОЖЕНИЯ
Trunk pipelines for oil and oil products transportation.
Technical diagnosis. Basic principles
ISO 13623:2009
"Petroleum and natural gas industries - Pipeline
transportation systems"
(NEQ)
ISO 15649:2001
"Petroleum and natural gas industries. Piping"
(NEQ)
API STD 2610
"Design, construction, operation, maintenance,
and inspection of terminal & tank facilities"
(NEQ)
API STD 1163
"In-line inspection systems qualification standard"
(NEQ)
ANSI/ASME B 31.4
"Pipeline Transportation Systems for Liquid
Hydrocarbons and Other Liquids"
(NEQ)
ГОСТ Р 54907-2012
ОКС 19.100
Дата введения
1 октября 2012 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Обществом с ограниченной ответственностью "Научно-исследовательский институт транспорта нефти и нефтепродуктов" (ООО "НИИ ТНН"), Открытым акционерным обществом "Центр технической диагностики" (ОАО "ЦТД "Диаскан").
2. Внесен Подкомитетом ПК 7 "Магистральный трубопроводный транспорт нефти и нефтепродуктов" технического комитета по стандартизации ТК 23 "Техника и технологии добычи и переработки нефти и газа".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 24 мая 2012 г. N 75-ст.
4. В настоящем стандарте учтены основные нормативные положения следующих международных и американских национальных стандартов:
- ИСО 13623:2009 "Нефтяная и газовая промышленность. Системы трубопроводного транспорта" (ISO 13623:2009 "Petroleum and natural gas industries - Pipeline transportation systems");
- ИСО 15649:2001 "Промышленность нефтяная и газовая. Система труб" (ISO 15649:2001 "Petroleum and natural gas industries. Piping");
- API STD 2610 "Проектирование, сооружение, эксплуатация, обслуживание и инспекция оборудования терминалов и резервуаров" (API STD 2610 "Design, construction, operation, maintenance, and inspection of terminal & tank facilities");
- API STD 1163 "Требования к системам внутритрубного диагностирования" (API STD 1163 "In-line inspection systems qualification standard");
- ANSI/ASME B 31.4 "Системы трубопроводной транспортировки жидких углеводородов и других жидкостей" (ANSI/ASME B 31.4 "Pipeline Transportation Systems for Liquid Hydrocarbons and Other Liquids").
5. В настоящем стандарте учтены требования:
- Федерального закона от 21.07.1997 N 116-ФЗ "О промышленной безопасности опасных производственных объектов";
- Федерального закона от 21.12.1994 N 69-ФЗ "О пожарной безопасности";
- Федерального закона от 27.12.2002 N 184-ФЗ "О техническом регулировании";
- Федерального закона от 30.12.2009 N 384-ФЗ "Технический регламент о безопасности зданий и сооружений";
- Технического регламента "О безопасности оборудования для работы во взрывоопасных средах", утвержденного Постановлением Правительства Российской Федерации от 24.02.2010 N 86;
- Технического регламента "О безопасности машин и оборудования", утвержденного Постановлением Правительства Российской Федерации от 15.09.2009 N 753.
6. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
1.1. Настоящий стандарт устанавливает основные положения по выполнению технического диагностирования и распространяется на трубопроводы линейной части магистральных нефтепроводов (нефтепродуктопроводов), законченные строительством, после реконструкции, капитального ремонта, находящиеся в эксплуатации, в консервации и режиме содержания в безопасном состоянии.
1.2. Настоящий стандарт не распространяется:
- на трубопроводы для сжиженных углеводородных газов и их смесей, нестабильного бензина и конденсата нефтяного газа, других сжиженных углеводородов с упругостью насыщенных паров при температуре 20 °C свыше 0,2 МПа; трубопроводы, транспортирующие газообразные среды;
- магистральные нефтепроводы (нефтепродуктопроводы) с многофазным перекачиваемым продуктом (жидкость с газом);
- промысловые трубопроводы.
Настоящий стандарт предназначен для применения организациями:
- эксплуатирующими магистральные нефтепроводы (нефтепродуктопроводы);
- являющимися заказчиками проведения технического диагностирования;
- выполняющими техническое диагностирование магистральных нефтепроводов (нефтепродуктопроводов);
- выполняющими проектирование, строительство, капитальный ремонт и реконструкцию магистральных нефтепроводов (нефтепродуктопроводов);
- осуществляющими контроль за строительством, капитальным ремонтом и реконструкцией магистральных нефтепроводов (нефтепродуктопроводов);
- проводящими обучение и проверку знаний персонала, выполняющего эксплуатацию, строительство, капитальный ремонт, реконструкцию, техническое диагностирование магистральных нефтепроводов (нефтепродуктопроводов).
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 51164-98 Трубопроводы стальные магистральные. Общие требования к защите от коррозии
ГОСТ 2.501-88 Единая система конструкторской документации. Правила учета и хранения
ГОСТ 9.602-2005 Единая система защиты от коррозии и старения. Сооружения подземные. Общие требования к защите от коррозии
ГОСТ 14782-86 Контроль неразрушающий. Соединения сварные. Методы ультразвуковые
ГОСТ 18442-80 Контроль неразрушающий. Капиллярные методы. Общие требования
ГОСТ 20415-82 Контроль неразрушающий. Методы акустические. Общие положения
ГОСТ 21105-87 Контроль неразрушающий. Магнитопорошковый метод
ГОСТ 23479-79 Контроль неразрушающий. Методы оптического вида. Общие требования
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Акустико-эмиссионный контроль: вид неразрушающего контроля, основанный на анализе параметров упругих волн, излучаемых объектом контроля.
3.2. Верификация: подтверждение на основе представления объективных свидетельств того, что установленные требования были выполнены.
3.3. Визуальный и измерительный контроль: вид неразрушающего контроля, при котором первичная информация воспринимается органами зрения непосредственно или с использованием оптических приборов, не являющихся контрольно-измерительными (например, с помощью лупы), а измерения осуществляются средствами измерений геометрических величин.
3.4. Внутритрубное диагностирование: вид технического диагностирования, состоящий из комплекса работ, обеспечивающих получение информации о дефектах, сварных швах, особенностях трубопровода и их местоположении, с использованием внутритрубных инспекционных приборов, в которых реализованы различные виды неразрушающего контроля, для выявления на основе этой информации наличия и характера дефектов.
3.5. Внутритрубный инспекционный прибор: устройство, перемещаемое внутри трубопровода потоком перекачиваемого продукта, снабженное средствами контроля и регистрации данных о дефектах и особенностях стенки трубопровода, сварных швов и их местоположении.
3.6. Вспомогательные трубопроводы: нефтепроводы (нефтепродуктопроводы) дренажа и утечек от насосных агрегатов, дренажных фильтров-грязеуловителей, регуляторов давления, сброса давления от предохранительных клапанов, обвязки емкостей сброса и гашения ударной волны, откачки из емкостей сбора и утечек.
3.7. Дефект геометрии трубопровода: дефект, вызывающий изменение проходного сечения трубы вследствие изменения ее формы в поперечном сечении.
3.8. Дефект нефтепровода (нефтепродуктопровода): отклонение параметров (характеристик) нефтепроводов (нефтепродуктопроводов) или их элементов от
