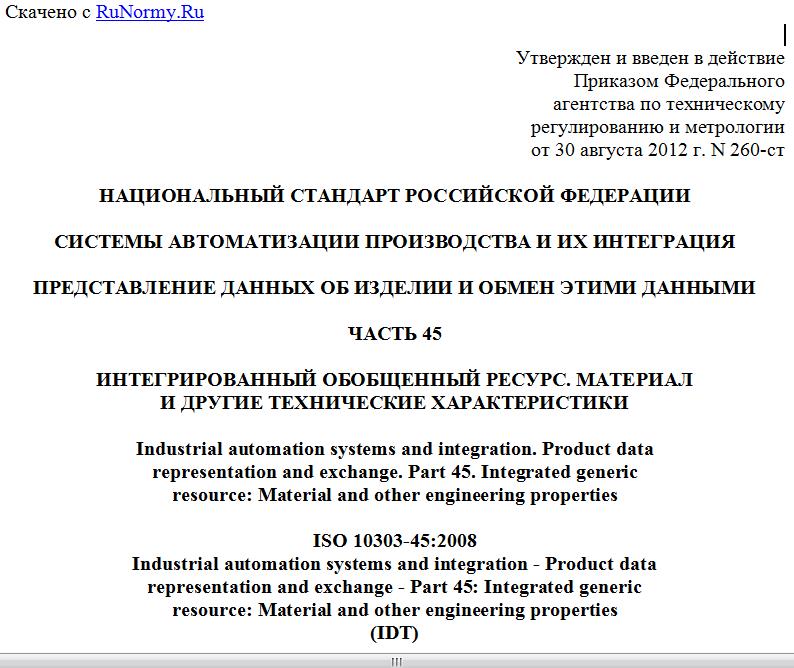

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 30 августа 2012 г. N 260-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМЫ АВТОМАТИЗАЦИИ ПРОИЗВОДСТВА И ИХ ИНТЕГРАЦИЯ
ПРЕДСТАВЛЕНИЕ ДАННЫХ ОБ ИЗДЕЛИИ И ОБМЕН ЭТИМИ ДАННЫМИ
ЧАСТЬ 45
ИНТЕГРИРОВАННЫЙ ОБОБЩЕННЫЙ РЕСУРС. МАТЕРИАЛ
И ДРУГИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Industrial automation systems and integration. Product data
representation and exchange. Part 45. Integrated generic
resource: Material and other engineering properties
ISO 10303-45:2008
Industrial automation systems and integration - Product data
representation and exchange - Part 45: Integrated generic
resource: Material and other engineering properties
(IDT)
ГОСТ Р ИСО 10303-45-2012
Группа П87
ОКС 25.040.40
ОКСТУ 4002
Дата введения
1 мая 2013 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Федеральным государственным автономным научным учреждением "Центральный научно-исследовательский и опытно-конструкторский институт робототехники и технической кибернетики" на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 459 "Информационная поддержка жизненного цикла изделий".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 30 августа 2012 г. N 260-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 10303-45:2008 "Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 45. Интегрированный обобщенный ресурс. Материал и другие технические характеристики" (ISO 10303-45:2008 "Industrial automation systems and integration - Product data representation and exchange - Part 45: Integrated generic resource: Material and other engineering properties").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении ДА.
5. Взамен ГОСТ Р ИСО 10303-45-2000.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Стандарты комплекса ИСО 10303 распространяются на компьютерное представление информации об изделиях и обмен данными об изделиях. Их целью является обеспечение нейтрального механизма, способного описывать изделия на всем протяжении их жизненного цикла. Этот механизм применим не только для обмена файлами в нейтральном формате, но является также основой для реализации и совместного доступа к базам данных об изделиях и организации архивирования.
Стандарты комплекса ИСО 10303 представляют собой набор отдельно издаваемых стандартов (частей). Стандарты данного комплекса относятся к одной из следующих тематических групп: "Методы описания", "Методы реализации", "Методология и основы аттестационного тестирования", "Интегрированные обобщенные ресурсы", "Интегрированные прикладные ресурсы", "Прикладные протоколы", "Комплекты абстрактных тестов", "Прикладные интерпретированные конструкции" и "Прикладные модули". Полный перечень стандартов комплекса ИСО 10303 можно получить на сайте http://www.tc184-sc4.org/titles/STEP_Titles.htm. Настоящий стандарт входит в тематическую группу "Интегрированные обобщенные ресурсы". Он подготовлен подкомитетом SC4 "Производственные данные" Технического комитета 184 ИСО "Системы автоматизации производства и их интеграция".
В настоящем стандарте рассматриваются следующие схемы:
- схема material_property_definition_schema;
- схема material_property_representation_schema;
- схема qualified_measure_schema.
Основные сведения, необходимые для понимания указанных выше схем, включены в их описания в соответствующих разделах настоящего стандарта. Обзор первого издания настоящего стандарта приведен в [2]. Техническое обсуждение возможных применений конструкций из схем, определенных в настоящем стандарте, приведено в Приложении E.
Материалы и другие технические характеристики важны во многих аспектах жизненного цикла изделия, таких как:
- проектирование изделия;
- изготовление изделия;
- утилизация изделия;
- переработка изделия;
- выбор материалов;
- испытание изделия;
- анализ производительности изделия;
- планирование технологических процессов;
- управление технологическими процессами;
- эксплуатация изделия;
- анализ отказов;
- замена компонентов.
Настоящий стандарт применим к интегрированным обобщенным ресурсам, прикладным модулям и прикладным протоколам, в которых требуется описание характеристик изделий. При этом изделия могут иметь твердую, жидкую, газообразную или иную физическую природу.
Настоящее издание включает изменения, совместимые "снизу-вверх" с предыдущим изданием. "Восходящая" совместимость изменений, внесенных в EXPRESS-спецификации, имеет место при выполнении следующих условий:
- экземпляры, закодированные согласно ИСО 10303-21 [3] и соответствующие прикладному протоколу комплекса ИСО 10303, основанному на предыдущем издании настоящего стандарта, также соответствуют новой версии данного прикладного протокола, основанной на данном издании настоящего стандарта;
- интерфейсы, соответствующие ИСО 10303-22 [4] и прикладному протоколу комплекса ИСО 10303, основанному на предыдущем издании настоящего стандарта, также соответствуют новой версии данного прикладного протокола, основанной на данном издании настоящего стандарта;
- таблицы отображения прикладных протоколов комплекса ИСО 10303, основанных на предыдущем издании настоящего стандарта, действительны и для новой версии любого из прикладных протоколов, основанной на данном издании настоящего стандарта.
Основные изменения настоящего стандарта должны обеспечить задание значений состава и характеристик с помощью математических функций, а этим функциям - возможности оценки их точности и достоверности.
Второе издание настоящего стандарта включает перечисленные ниже технические поправки к изданию ИСО 10303-45:1998. Эти поправки относятся к одной из следующих групп: изменения в объявлениях на языке EXPRESS, новые объявления на языке EXPRESS, изменения в типах данных языка EXPRESS и текстовые правки.
Добавлены следующие объявления на языке EXPRESS:
- characterized_product_composition_value;
- maths_value_with_unit;
- maths_value_representation_item;
- maths_value_qualification.
Объявление product_material_composition_relationship.constituent_amount изменено следующим образом:
- product_material_composition_relationship.constituent_amount: SET[1:?] OF characterized_ product_composition_value.
Расширено определение типа данных material_designation.
Пример обозначения материала из 3.3.3 перемещен в 4.4.1 в качестве примера 1.
К следующим объектам добавлены правила для того, чтобы ограничить значение некоторых их атрибутов:
- measure_qualification;
- maths_value_qualification.
В тексте сделаны следующие исправления и изменения:
- изменен порядок объявлений на языке EXPRESS, чтобы во всех схемах они располагались в алфавитном порядке;
- изменен формат примечаний, чтобы они соответствовали последнему изданию директив ИСО/МЭК, часть 2;
- изменен формат примеров, чтобы они соответствовали последнему изданию директив ИСО/МЭК, часть 2;
- изменен заголовок раздела 3, чтобы он соответствовал последнему изданию директив ИСО/МЭК, часть 2;
- расширен текст Приложения E, чтобы включить обсуждение дополнительных объектов языка EXPRESS, а также заменены диаграммы;
- расширен заголовок стандарта, чтобы показать, что конструкции настоящего стандарта могут быть применены не только к характеристикам материалов, но и к другим техническим характеристикам;
- схемы, на которые даются ссылки в настоящем стандарте, показаны во введении;
- расширен раздел "Библиография".
Взаимосвязи схем настоящего стандарта со схемами, определяющими интегрированные ресурсы комплекса ИСО 10303, показаны на рисунке 1 с использованием нотации EXPRESS-G, определенной в ИСО 10303-11.
Схемы, показанные на рисунке 1, являются компонентами интегрированных ресурсов.
Рисунок 1. Взаимосвязь схем настоящего стандарта
с интегрированной архитектурой комплекса ИСО 10303
1. Область применения
Настоящий стандарт определяет конструкции интегрированного ресурса для материала и других технических характеристик изделия.
