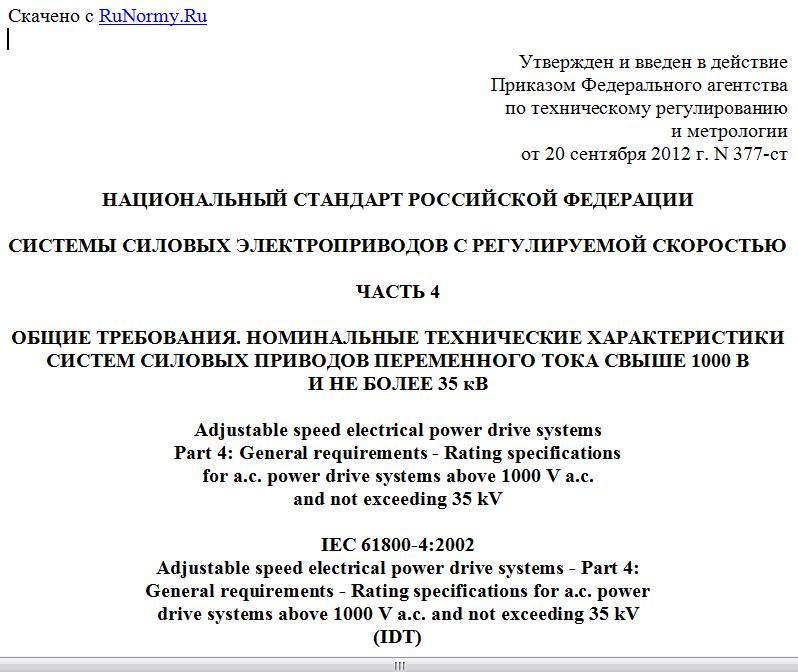

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 20 сентября 2012 г. N 377-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМЫ СИЛОВЫХ ЭЛЕКТРОПРИВОДОВ С РЕГУЛИРУЕМОЙ СКОРОСТЬЮ
ЧАСТЬ 4
ОБЩИЕ ТРЕБОВАНИЯ. НОМИНАЛЬНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
СИСТЕМ СИЛОВЫХ ПРИВОДОВ ПЕРЕМЕННОГО ТОКА СВЫШЕ 1000 В
И НЕ БОЛЕЕ 35 кВ
Adjustable speed electrical power drive systems
Part 4: General requirements - Rating specifications
for a.c. power drive systems above 1000 V a.c.
and not exceeding 35 kV
IEC 61800-4:2002
Adjustable speed electrical power drive systems - Part 4:
General requirements - Rating specifications for a.c. power
drive systems above 1000 V a.c. and not exceeding 35 kV
(IDT)
ГОСТ Р МЭК 61800-4-2012
Группа Е60
МКС 29.160.30;
29.200
Дата введения
1 июня 2013 года
Предисловие
1 ПОДГОТОВЛЕН Федеральным государственным бюджетным образовательным учреждением высшего профессионального образования "Национальный исследовательский университет "МЭИ" (ФГБОУВПО "НИУ "МЭИ") и Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ) на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 333 "Вращающиеся электрические машины"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 20 сентября 2012 г. N 377-ст
4 Настоящий стандарт идентичен международному стандарту МЭК 61800-4:2002 "Системы силовых электроприводов с регулируемой скоростью. Часть 4. Общие требования. Номинальные технические характеристики систем силовых приводов переменного тока свыше 1000 В и не более 35 кВ" (IEC 61800-4:2007 "Adjustable speed electrical power drive systems - Part 4: General requirements - Rating specifications for a.c. power drive systems above 1000 V a.c. and not exceeding 35 kV").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru)
1 Область применения
Настоящий стандарт распространяется на системы регулируемых электроприводов переменного тока, которые включают в себя силовой преобразователь, устройства управления и двигатель. Настоящий стандарт не распространяется на электрическую тягу железнодорожного применения и электрические приводы транспортных устройств.
Настоящий стандарт распространяется на системы электропривода (см. рисунок 1) с линейным напряжением преобразователя от 1 до 35 кВ переменного тока, 50 или 60 Гц и с частотами преобразователя на стороне нагрузки до 600 Гц. Особые требования при напряжениях свыше 15 кВ в настоящий стандарт не включены и определяются соглашением между производителем и потребителем таких систем.
Для электроприводов на напряжение свыше 1 кВ, использующих понижающий входной трансформатор и/или повышающий выходной трансформатор в соединении с низковольтным преобразователем (ниже 1000 В), применяют МЭК 61800-2.
Вопросы электромагнитной совместимости (ЭМС) включены в МЭК 61800-3.
Специальные требования безопасности электроприводов на напряжение свыше 1 кВ рассмотрены в МЭК 61800-5.
2 Нормативные ссылки
Представленные ниже документы необязательны при пользовании настоящим стандартом. Для датированных ссылок используются только упоминаемые издания.
Для недатированных ссылок - последние издания (включая любые поправки).
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты:
МЭК 60034-1:2004 Машины электрические вращающиеся. Часть 1. Номинальные значения параметров и эксплуатационные характеристики (IEC 60034-1:2004, Rotating electrical machines - Part 1: Rating and performance)
МЭК 60034-2-1:2007 Машины электрические вращающиеся. Часть 2-1. Методы определения потерь и коэффициента полезного действия вращающихся электрических машин (за исключением машин для подвижного состава) (IEC 60034-2-1:2007, Rotating electrical machines. Part 2-1: Standards methods for determining losses and efficiency from tests (excluding machines for traction vehicles)
МЭК 60034-2А:1974 Машины электрические вращающиеся. Часть 2. Методы определения потерь и коэффициента полезного действия вращающихся электрических машин (за исключением машин для подвижного состава). 1-е дополнение: Измерение потерь калориметрическим методом
МЭК 60034-5:2000 Машины электрические вращающиеся. Часть 5. Степени защиты, обеспечиваемые собственной конструкцией вращающихся электрических машин (код IP). Классификация (IEC 60034-5:2000, Rotating electrical machines. Part 5. Degrees of protection provided by the integral design of rotating electrical machines (IP code). Classification)
МЭК 60034-6:1991 Машины электрические вращающиеся. Часть 6. Методы охлаждения (код IC) (IEC 60034-6:1991, Rotating electrical machines - Part 6: Methods of cooling (IC code))
МЭК 60034-7 Машины электрические вращающиеся. Часть 7. Классификация типов конструкций и монтажных устройств (код IM) (IEC 60034-7, Rotating electrical machines - Part 7: classification of types of constructions and mounting arrangements (IM code))
МЭК 60034-9:1997 Машины электрические вращающиеся. Часть 9. Предельные уровни шума (IEC 60034-9:1997, Rotating electrical machines - Part 9: Noise limits)
МЭК 60034-14:1996 Машины электрические вращающиеся. Часть 14. Механическая вибрация некоторых видов машин с высотами вала 56 мм и более. Измерения, оценка и пределы вибраций (IEC 60034-14:1996, Rotating electrical machines - Part 14: Mechanical vibration of certain machines with shaft heights 56 mm and higher - Measurement, evaluation and limits of vibration)
МЭК 60034-17:1998 Машины электрические вращающиеся. Часть 17. Асинхронные двигатели с короткозамкнутым ротором при питании от преобразователей. Руководство по применению (IEC 60034-17:1998, Rotating electrical machines - Part 17: Cage induction motors when fed from converters - Application guide)
МЭК 60034-18-31:1992 Машины электрические вращающиеся. Часть 18. Функциональная оценка систем изоляции. Раздел 31. Методики испытаний шаблонных обмоток. Оценка тепловых характеристик и классификация изоляционных систем, используемых в машинах мощностью до 50 МВА включительно, напряжением 15 кВ (IEC 60034-18-31:1992, Rotating electrical machines. Part 18: functional evaluation of insulation systems; section 31: test procedures for form-wound windings; thermal evaluation and classification of insulation systems used in machines up to and including 50 MVA and 15 kV)
Дополнение 1 (1996)
МЭК 60038:1983 Напряжения стандартные по МЭК (IEC 60038:1983, IEC standard voltages)
Дополнение 1 (1994)
Дополнение 2 (1997)
МЭК 60050-111:1996 Международный электротехнический словарь. Глава 111. Физика и химия (IEC 60050-111:1996, International Electrotechnical Vocabulary - Part 111: Physics and chemistry)
МЭК 60050-151:2001 Международный электротехнический словарь. Глава 151. Электрические и магнитные устройства (IEC 60050-151:2001, International Electrotechnical Vocabulary. Part 151: Electrical and magnetic devices)
МЭК 60050-351:1998 Международный электротехнический словарь. Глава 351. Автоматическое управление (IEC 60050-351:1998, International Electrotechnical Vocabulary - Part 351: Automatic control)
МЭК 60050-441:1984 Международный электротехнический словарь. Глава 441. Коммутационная аппаратура, аппаратура управления и предохранители (IEC 60050-441:1984, International Electrotechnical Vocabulary. Part 441: Switchgear, controlgear and fuses)
Дополнение 1 (2000)
МЭК 60050-551:1998 Международный электротехнический словарь. Глава 551. Силовая электроника (IEC 60050-551:1998, International Electrotechnical Vocabulary. Part 551: Power electronics)
МЭК 60050-601:1985 Международный электротехнический словарь. Глава 601. Производство, передача и распределение электроэнергии. Общие положения (IEC 60050-601:1985, International Electrotechnical Vocabulary. Part 601: Generation, transmission and distribution of electricity - General)
Дополнение 1 (1998)
МЭК 60076-1:2000 Трансформаторы силовые. Часть 1. Общие положения (IEC 60076-1:2000, Power transformers - Part 1: General)
МЭК 60076-2:1993 Трансформаторы силовые. Часть 2. Повышение температуры (IEC 60076-2:1993, Power transformers - Part 2: Temperature rise)
МЭК 60076-3:2000 Трансформаторы силовые. Часть 3. Уровни изоляции, испытания изоляции на пробой и наружные воздушные зазоры (IEC 60076-3:2000, Power transformers. Part 3: Insulation levels and dielectric tests and external clearances in air)
МЭК 60076-5:2000 Трансформаторы силовые. Часть 5. Стойкость к короткому замыканию (IEC 60076-5:2000, Power transformers - Part 5: Ability to withstand short circuit)
МЭК 60076-8:1997 Трансформаторы силовые. Руководство по применению (IEC 60076-8:1997, Power transformers - Application guide)
МЭК 60146-1-1:1991 Преобразователи полупроводниковые. Часть 1-1. Технические условия на основные требования (IEC 60146-1-1:1991, Semiconductor convertors; general requirements and line commutated convertors; part 1-1: specifications of basic requirements)
Дополнение 1 (1996)
МЭК 60146-1-2:1991 Преобразователи полупроводниковые. Часть 1-2. Руководство по применению (IEC 60146-1-2:1991, Semiconductor convertors; general requirements and line commutated convertors; part 1-2: application guide)
МЭК 60146-1-3:1991 Преобразователи полупроводниковые. Часть 1-3. Трансформаторы и катушки индуктивности (IEC 60146-1-3:1991, Semiconductor convertors; general requirements and line commutated convertors; part 1-3: transformers and reactors)
МЭК 60146-2:1999 Преобразователи полупроводниковые. Часть 2. Полупроводниковые преобразователи с внутренней коммутацией, включая прямой преобразователь постоянного тока (IEC 60146-2: 1999, Semiconductor converters - Part 2: Self-commutated semiconductor converters including direct d.c. converters)
МЭК 60146-6:1992 Преобразователи полупроводниковые. Часть 6. Руководство по применению предохранителей для защиты полупроводниковых преобразователей от сверхтоков (IEC 60146-6:1992, Semiconductor convertors; part 6: application guide for the protection of semiconductor convertors against
