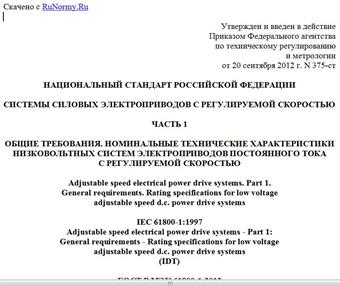

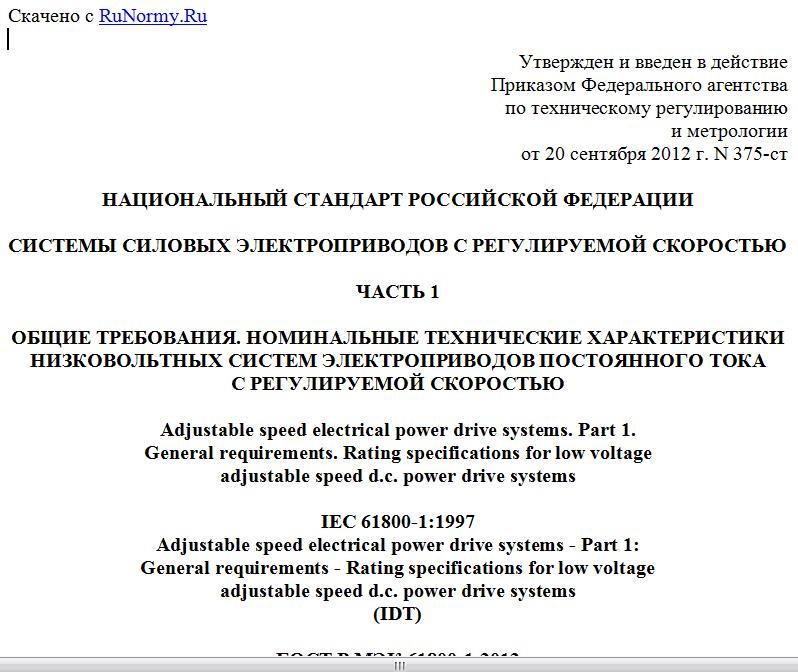

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 20 сентября 2012 г. N 375-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМЫ СИЛОВЫХ ЭЛЕКТРОПРИВОДОВ С РЕГУЛИРУЕМОЙ СКОРОСТЬЮ
ЧАСТЬ 1
ОБЩИЕ ТРЕБОВАНИЯ. НОМИНАЛЬНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
НИЗКОВОЛЬТНЫХ СИСТЕМ ЭЛЕКТРОПРИВОДОВ ПОСТОЯННОГО ТОКА
С РЕГУЛИРУЕМОЙ СКОРОСТЬЮ
Adjustable speed electrical power drive systems. Part 1.
General requirements. Rating specifications for low voltage
adjustable speed d.c. power drive systems
IEC 61800-1:1997
Adjustable speed electrical power drive systems - Part 1:
General requirements - Rating specifications for low voltage
adjustable speed d.c. power drive systems
(IDT)
ГОСТ Р МЭК 61800-1-2012
ОКС 29.160.30;
29.200
Дата введения
1 июня 2013 года
Предисловие
1 ПОДГОТОВЛЕН Федеральным государственным бюджетным образовательным учреждением высшего профессионального образования "Национальный исследовательский университет "МЭИ" (ФГБОУВПО "НИУ "МЭИ") и Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ) на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 333 "Вращающиеся электрические машины"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 20 сентября 2012 г. N 375-ст
4 Настоящий стандарт идентичен международному стандарту МЭК 61800-1:1997 "Системы силовых электроприводов с регулируемой скоростью. Часть 1. Общие требования. Номинальные технические характеристики низковольтных систем электроприводов постоянного тока с регулируемой скоростью" (IEC 61800-1:1997 "Adjustable speed electrical power drive systems - Part 1: General requirements - Rating specifications for low voltage adjustable speed d.c. power drive systems").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации и действующие в этом качестве межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет (gost.ru)
1 Общие сведения
1.1 Область применения
Настоящий стандарт распространяется на регулируемые электроприводы постоянного тока общего назначения, включающие силовой преобразователь, устройства управления и один или несколько двигателей.
Настоящий стандарт распространяется на электроприводы, питающиеся от линейного напряжения переменного тока до 1000 В частотой 50 или 60 Гц.
Настоящий стандарт не распространяется на тяговые электроприводы электрического транспорта.
Настоящий стандарт распространяется на машины постоянного тока и трехфазные машины переменного тока с высотой оси вращения не менее 56 мм, номинальной мощностью до 50 МВт с частотой вращения от 120 до 15000 мин-1 включительно.
Настоящий стандарт не распространяется на машины, установленные на месте эксплуатации, трехфазные коллекторные машины, однофазные машины, трехфазные машины с однофазным питанием, вертикальные гидрогенераторы, турбогенераторы мощностью свыше 20 МВт, машины на магнитном подвесе и машины с последовательными обмотками возбуждения.
Примечание 1 - Для машин, установленных на месте эксплуатации, допускается использовать соответствующие разделы стандартов ИСО 10816-1 и ИСО 7919.
1.2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные документы:
МЭК 60034-1:2004 <*> Машины электрические вращающиеся. Часть 1. Номинальные значения параметров и эксплуатационные характеристики (IEC 60034-1:2004, Rotating electrical machines - Part 1: Rating and performance)
МЭК 60034-9:1997 <*> Машины электрические вращающиеся. Часть 9. Предельные уровни шума (IEC 60034-9:1997, Rotating electrical machines - Part 9: Noise limits)
МЭК 60038:1983 <*> Напряжения стандартные по МЭК (IEC 60038:1983, IEC standard voltages)
--------------------------------
<*> МЭК 60034-1:2004, МЭК 60034-9:1997, МЭК 60038:1983 заменены на МЭК 60034-1:2010, МЭК 60034-9:2007, МЭК 60038:2009 соответственно.
Для однозначного соблюдения требований настоящего стандарта, выраженных в датированных ссылках, рекомендуется использовать только данный ссылочный стандарт.
МЭК 60050-111:1996 Международный электротехнический словарь. Глава 111: Физика и химия (IEC 60050-111:1996 International Electrotechnical Vocabulary - Part 111: Physics and chemistry)
МЭК 60050-151:2001 Международный электротехнический словарь. Глава 151: Электрические и магнитные устройства (IEC 60050-151:2001, International Electrotechnical Vocabulary. Part 151. Electrical and magnetic devices)
МЭК 60050-441:1984 Международный электротехнический словарь. Глава 441: Коммутационная аппаратура, аппаратура управления и предохранители (IEC 60050-441:1984, International Electrotechnical Vocabulary. Part 441: Switchgear, controlgear and fuses)
МЭК 60050-551:1998 Международный электротехнический словарь. Глава 551. Силовая электроника (IEC 60050-551:1998, International Electrotechnical Vocabulary. Part 551: Power electronics)
МЭК 60050-601:1985 Международный электротехнический словарь. Глава 601: Производство, передача и распределение электроэнергии. Общие положения (IEC 60050-601:1985, International Electrotechnical Vocabulary. Part 601: Generation, transmission and distribution of electricity - General)
МЭК 60076 Трансформаторы силовые (IEC 60076, Power transformers)
МЭК 60146-1-1:1991 <*> Преобразователи полупроводниковые. Часть 1-1. Технические условия на основные требования (IEC 60146-1-1:1991, Semiconductor converters - General requirements and line commutated converters - Part 1-1: Specification of basic requirements)
МЭК 60146-1-2:1991 <*> Преобразователи полупроводниковые. Часть 1-2. Руководство по применению (IEC 60146-1-2:1991, Semiconductor converters - General requirements and line commutated converters - Part 1-2: Application guide)
МЭК 60146-1-3:1991 Преобразователи полупроводниковые. Часть 1-3. Трансформаторы и катушки индуктивности (IEC 60146-1-3:1991 Semiconductor converters - General requirements and line commutated converters - Part 1-3: Transformers and reactors)
МЭК 60204-1:1991 <*> Электрооборудование промышленных машин. Часть 1. Общие требования (IEC 60204-1:1991, Electrical equipment of industrial machines. Part 1: General requirements)
МЭК 60529:1989 Степени защиты, обеспечиваемые корпусами (Код IP) (IEC 60529:1989, Degrees of protection provided by enclosures (IP code))
МЭК 60664-1:1992 <*> Координация изоляции для оборудования в низковольтных системах. Часть 1: Принципы, требования и испытания (IEC 60664-1:1992, Insulation coordination for equipment within low-voltage systems - Part 1: Principles, requirements and tests)
МЭК 60721-3-1:1987 <*> Классификация условий окружающей среды. Часть 3. Классификация групп параметров окружающей среды и степень воздействия. Хранение (IEC 60721-3-1:1987, Classification of environmental conditions - Part 3: Classification of groups of environmental parameters and their severities - Section 1: Storage)
МЭК 60721-3-2:1997 Классификация внешних воздействующих факторов. Часть 3. Классификация групп параметров окружающей среды и их степеней жесткости. Раздел 2. Транспортирование (IEC 60721-3-2:1997, Classification of environmental conditions - Part 3: Classification of groups of environmental parameters and their severities - Section 2: Transportation)
МЭК 60721-3-3:1994 Классификация внешних воздействующих факторов. Часть 3. Классификация групп параметров окружающей среды и их степеней жесткости. Раздел 3. Эксплуатация в стационарных условиях в местах, защищенных от непогоды (IEC 60721-3-3:1994, Classification of environmental conditions - Part 3: Classification of groups of environmental parameters and their severities; section 3: Stationary use at weather protected locations)
МЭК 61000-2-4:1994 <*> Электромагнитная совместимость. Часть 2: Условия окружающей среды. Раздел 4: Уровни совместимости для низкочастотных проводимых помех в промышленных установках (IEC 61000-2-4:1994, Electromagnetic compatibility (EMC); part 2: environment; section 4: compatibility levels in industrial plants for low-frequency conducted disturbances)
--------------------------------
<*> МЭК 60146-1-1:1991, МЭК 60146-1-2:1991, МЭК 60204-1:1991 заменены на МЭК 60146-1-1:2009, МЭК 60146-1-2:2011, МЭК 60204-1:2005 соответственно.
Для однозначного соблюдения требований настоящего стандарта, выраженных в датированных ссылках, рекомендуется использовать только данный ссылочный стандарт.
МЭК 61000-4-7:1991 Электромагнитная совместимость. Часть 4. Методики испытаний и измерений. Раздел 7. Общее руководство по измерениям и приборам для измерения гармоник и промежуточных гармоник для систем энергоснабжения и связанного с ним оборудования (IEC 61000-4-7:1991, Electromagnetic compatibility (EMC) - Part 4: testing and measuring techniques - Section 7: general guide on harmonics and interharmonics measurements and instrumentation, for power suplly systems and equipment connected thereto)
МЭК 61136-1:1992 <*> Системы силовых электрических приводов с регулируемой скоростью. Часть 6. Руководство по определению типов режимов нагрузки и соответствующих номинальных токов (IEC/TR 61800-6:2003, Adjustable speed electrical power drive systems - Part 6: Guide for determination of types of load duty and corresponding current ratings)
МЭК 61800-3:1996 <*> Системы электродвигательных приводов с регулируемой скоростью. Часть 3. Стандартные требования к электромагнитной совместимости продукции и специальные методы испытаний (IEC 61800-3:1996, Adjustable speed electrical power drive systems - Part 3: EMC requirements and specific test methods)
--------------------------------
<*> МЭК 61136-1:1992, МЭК 61800-3:1996 заменены на МЭК/ТО 61800-6:2003, МЭК 61800-3:2012 соответственно.
Для однозначного соблюдения требований настоящего стандарта, выраженных в датированных ссылках, рекомендуется использовать только данный ссылочный стандарт.
МЭК Руководство 106:1989, Руководство по определению условий окружающей среды для определения эксплуатационных характеристик оборудования (IEC Guide 106:1989, Guide for specifying environmental conditions for equipment performance rating)
