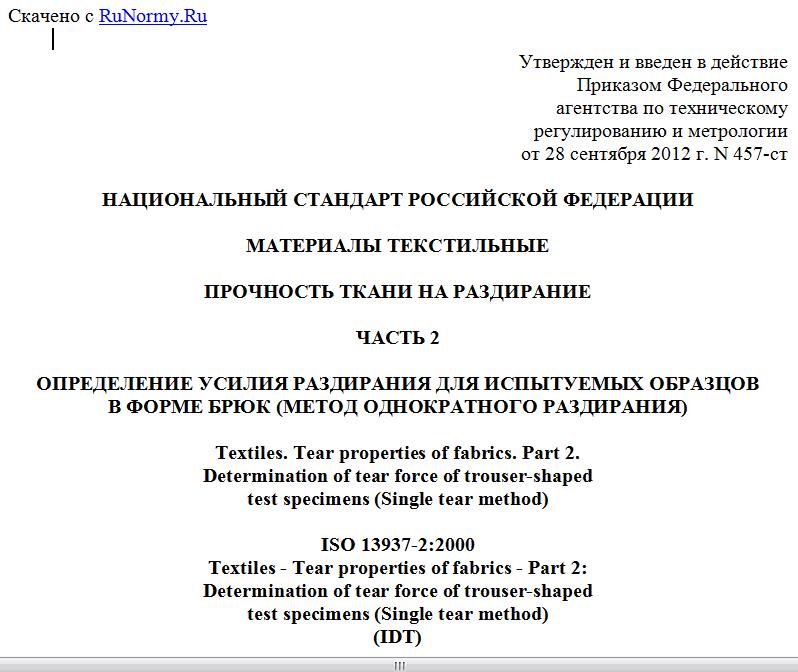

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 28 сентября 2012 г. N 457-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
МАТЕРИАЛЫ ТЕКСТИЛЬНЫЕ
ПРОЧНОСТЬ ТКАНИ НА РАЗДИРАНИЕ
ЧАСТЬ 2
ОПРЕДЕЛЕНИЕ УСИЛИЯ РАЗДИРАНИЯ ДЛЯ ИСПЫТУЕМЫХ ОБРАЗЦОВ
В ФОРМЕ БРЮК (МЕТОД ОДНОКРАТНОГО РАЗДИРАНИЯ)
Textiles. Tear properties of fabrics. Part 2.
Determination of tear force of trouser-shaped
test specimens (Single tear method)
ISO 13937-2:2000
Textiles - Tear properties of fabrics - Part 2:
Determination of tear force of trouser-shaped
test specimens (Single tear method)
(IDT)
ГОСТ Р ИСО 13937-2-2012
Группа М09
ОКС 59.080.30
Дата введения
1 января 2014 года
Предисловие
1 ПОДГОТОВЛЕН Техническим комитетом ТК 412 "Текстиль", Открытым акционерным обществом "Всероссийский научно-исследовательский институт сертификации" (ОАО "ВНИИС") на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4
2 ВНЕСЕН Управлением технического регулирования и стандартизации Федерального агентства по техническому регулированию и метрологии
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 28 сентября 2012 г. N 457-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 13937-2:2000 "Материалы текстильные. Прочность ткани на раздирание. Часть 2. Определение усилия раздирания для испытуемых образцов в форме брюк (метод однократного раздирания)" [ISO 13937-2:2000 "Textiles - Tear properties of fabrics - Part 2: Determination of tear force of trouser-shaped test specimens (Single tear method)"].
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru)
1 Область применения
Настоящий стандарт устанавливает требования к методу определения усилия раздирания ткани с помощью однократного раздирания, известного как метод испытания образцов, надрезанных в форме брюк. Измеряемое усилие раздирания является усилием, необходимым для продолжения заранее подготовленного одиночного разрыва, причем усилие прилагают параллельно разрезу и ткань раздирают в направлении прилагаемого усилия.
Настоящее испытание предназначено для тканей. Оно может быть применено к материалам, произведенным по другим технологиям, например, нетканым материалам (с теми же указанными далее ограничениями, что и в случае тканых материалов).
Данное испытание не применимо для трикотажных полотен и эластичных тканей. Оно не пригодно для высоко анизотропных тканей или неплотных тканей, в которых при проведении испытания возможно перемещение разрыва из одного направления ткани в другое.
В данном испытании допускается использование разрывных машин только с постоянной скоростью движения (CRE).
Примечание - В случае других испытаний с применением разрывных машин в ЕН ИСО 13937-3 описан метод для испытуемых образцов в форме крыла, а в ЕН ИСО 13937-4 - испытуемых образцов в форме языка. В части ЕН ИСО 13937-1 описан метод с применением баллистического маятника (метод Эльмендорфа).
В случае трапециевидного метода испытаний применяют ИСО 9073-4 для нетканых материалов или ИСО 4674-1 для тканей с покрытием.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты:
ИСО 139:2005 Изделия текстильные. Стандартные атмосферные условия для проведения кондиционирования и испытаний (ISO 139:2005, Textiles - Standard atmospheres for conditioning and testing)
ИСО 7500-1 Материалы металлические. Проверка одноосных испытательных машин для испытаний при статических нагрузках. Часть 1. Разрывные машины (ISO 7500-1, Metallic materials - Verification of static uniaxial testing machines - Part 1: Tensile testing machines)
ИСО 10012-1 Требования, гарантирующие качество измерительного оборудования. Часть 1. Система подтверждения метрологической пригодности (ISO 10012-1, Quality assurance requirements for measuring equipment - Part 1: Metrological confirmation system for measuring equipment)
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 испытательная машина с постоянной скоростью растяжения (CRE): Разрывная машина, в которой один зажим является стационарным, а другой в ходе испытания перемещается с постоянной скоростью и в которой испытательная система в целом практически не отклоняется.
3.2 длина измерительного устройства: Расстояние между двумя точками фактического зажима испытательного устройства.
Примечание - Точки (или линии) фактического зажима в зажимных приспособлениях можно проверить, зажав испытуемый образец с заданным предварительным натяжением вместе с копировальной бумагой для того, чтобы нанести шаблон для зажима на испытуемый образец и/или поверхности зажимных приспособлений.
3.3 усилие раздирания: Усилие, необходимое для продолжения разрыва, созданного при заданных условиях.
Примечание - Усилие раздирания характеризуется как усилие "поперек основы" или "поперек утка" в соответствии с тем, осуществляется ли раздирание поперек основы (разрываются нити основы) или поперек утка (разрываются нити утка).
3.4 пик: Точка на кривой усилия/растяжения, в которой градиент, относящийся к зарегистрированным значениям усилия, меняет значение с положительного на отрицательное.
Примечание - Для регистрации разрыва пик, используемый в вычислениях, определяют на основании повышения и снижения усилия по меньшей мере на 10% от последнего значения повышающегося или снижающегося усилия соответственно.
3.5 длина разрыва: Измеренное расстояние, на которое распространяется усилие раздирания от начала разрыва до конечной точки.
3.6 испытуемый образец в форме брюк: Прямоугольный испытуемый образец с одиночным надрезом заданной длины, выполненный в центре более короткой стороны и образующий две части в форме брючин, предназначенных для зажима (см. рисунки 1 и 2).
4 Принцип проведения испытаний
Прямоугольный испытуемый образец надрезают в центре более короткой стороны для придания образцу формы брюк. Части в форме брючин зажимают в зажимных устройствах регистрирующей разрывной машины таким образом, чтобы получить прямую линию, и тянут в направлении надреза для раздирания ткани. Регистрируют усилие, необходимое для продолжения разрыва на заданное расстояние. Усилие раздирания вычисляют на основании пиков автоматических показаний или в онлайновом режиме с помощью электронных средств.
5 Отбор образцов для испытаний
Отбирают образцы либо в соответствии процедурой, описанной в технических условиях на материал, либо по согласованию заинтересованных сторон.
В случае отсутствия предусмотренных технических условий на материал в приложении A приведен пример рекомендуемой процедуры отбора образцов.
Пример шаблона для вырезания испытуемых образцов из лабораторной пробы приведен в приложении B. Избегают испытуемых участков со складчатой или загнутой поверхностью, кромками и участками, не отражающими структуру данной ткани.
6 Аппаратура
6.1 Общие требования
Система подтверждения метрологической пригодности разрывной машины должна соответствовать требованиям ИСО 10012-1.
6.2 Машина с постоянной скоростью растяжения со следующими характеристиками:
a) способная функционировать с постоянной скоростью растяжения (100 +/- 10) мм/мин;
b) в которой длина измерительного устройства может быть установлена равной (100 +/- 1) мм;
c) имеющая средства регистрации усилия, приложенного во время испытания на раздирание к испытуемому образцу;
d) в условиях эксплуатации устройство должно иметь класс точности 1 в соответствии с требованиями ИСО 7500-1. Ошибка показанного или зарегистрированного устройством максимального усилия в любой точке диапазона, для которого используется устройство, не должна превышать +/- 1 мм;
e) если показания усилия и растяжения получены с помощью табло и приложений для сбора данных, частота сбора данных должна составлять по меньшей мере восемь считываний в секунду.
Если требуется применять разрывные машины класса 2, это должно быть отражено в протоколе испытаний.
6.3 Зажимное устройство, включающее два зажима, центральные точки которых находятся на линии растяжения, передние края расположены под прямыми углами к линии растяжения, а зажимные поверхности - в одной и той же плоскости.
Зажимы должны быть в состоянии удерживать испытуемый образец, не допуская выскальзывания, и выполнены так, чтобы не разрезать или другим образом не ослаблять испытуемый образец.
Ширина зажимов должна составлять 75 мм, но быть не менее ширины испытуемого образца.
6.4 Оборудование для вырезания испытуемых образцов, ручной пробойник или шаблон для придания испытуемым образцам размеров, приведенных на рисунке 1.
7 Атмосферные условия для кондиционирования и испытаний
