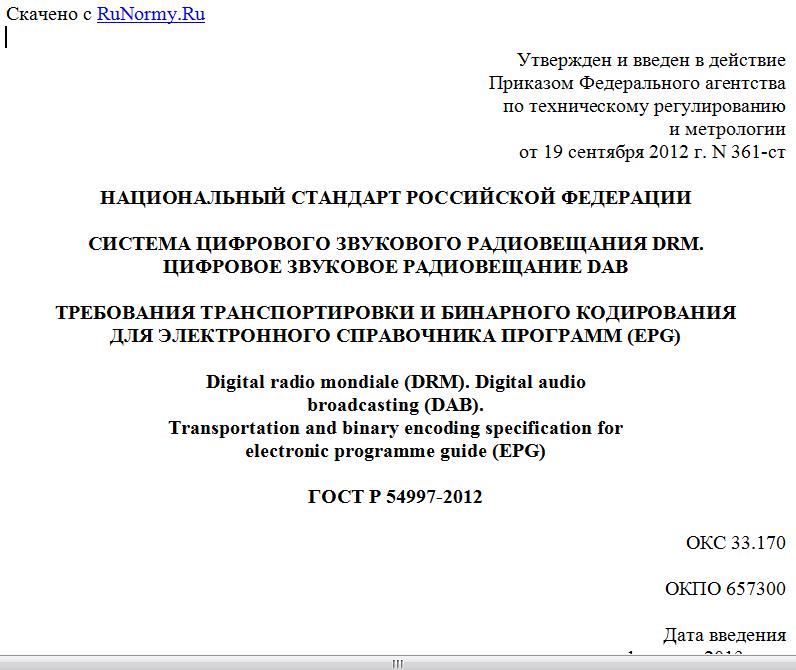

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 19 сентября 2012 г. N 361-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМА ЦИФРОВОГО ЗВУКОВОГО РАДИОВЕЩАНИЯ DRM.
ЦИФРОВОЕ ЗВУКОВОЕ РАДИОВЕЩАНИЕ DAB
ТРЕБОВАНИЯ ТРАНСПОРТИРОВКИ И БИНАРНОГО КОДИРОВАНИЯ
ДЛЯ ЭЛЕКТРОННОГО СПРАВОЧНИКА ПРОГРАММ (EPG)
Digital radio mondiale (DRM). Digital audio
broadcasting (DAB).
Transportation and binary encoding specification for
electronic programme guide (EPG)
ГОСТ Р 54997-2012
ОКС 33.170
ОКПО 657300
Дата введения
1 апреля 2013 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Федеральным государственным унитарным предприятием Ордена Трудового Красного Знамени Научно-исследовательским институтом радио, Самарский филиал "Самарское отделение научно-исследовательского института радио" (филиал ФГУП НИИР-СОНИИР).
2. Внесен Управлением технического регулирования и стандартизации Федерального агентства по техническому регулированию и метрологии.
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 19 сентября 2012 г. N 361-ст.
4. Настоящий стандарт разработан с учетом основных нормативных положений Европейского института по стандартизации в области телекоммуникаций (ETSI) ЕТСИ "Цифровое вещание аудио; Всемирное цифровое радио. Требования транспортировки и бинарного кодирования для электронного справочника программ (EPG) (ETSI TS 102 371 V1.2.1 (2006-02) Technical Specification. Digital Audio Broadcasting (DAB); Digital Radio Mondiale (DRM); Transportation and Binary Encoding Specification for Electronic Programme Guide (EPG).
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересMOTра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт распространяется на параметры процессов кодирования, профилирования, передачи данных и сигнализации электронного справочника программ (Electronic Programme Guide; EPG) для систем цифрового звукового радиовещания (Digital Audio Broadcasting; DAB) и системы Всемирного цифрового радио (Digital Radio Mondiale; DRM).
Требования настоящего стандарта следует учитывать при разработке, изготовлении и сертификационных испытаниях кодирующих устройств и приемников пользователей систем DAB и DRM.
2. НОРМАТИВНЫЕ ССЫЛКИ
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 54462-2011 Система цифрового радиовещания DRM. Требования и параметры.
МСЭ-Р Регламент радиосвязи (ITU-R Radio Regulations)
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. ТЕРМИНЫ, ОПРЕДЕЛЕНИЯ И СОКРАЩЕНИЯ
3.1. В настоящем стандарте применены термины по ГОСТ Р 54462, а также следующие термины с соответствующими определениями:
3.1.1. Ансамбль (ensemble): переданный сигнал, включающий несколько регулярно и близко расположенных ортогональных несущих; ансамбль содержит службы аудио и службы данных.
3.1.2. Данные, связанные с программой (Programme Associated Data; PAD): информация, которая связана с аудиоданными с точки зрения содержания и синхронизации. Поле PAD расположено в конце аудиокадра DAB.
3.1.3. Заголовок MOT (MOT header): этот объект MOT содержит информацию о заголовке, которая описывает одно-единственное тело MOT.
3.1.4. Идентификатор ансамбля (Ensemble Identifier; EId): уникальный 16-разрядный код, выделенный ансамблю и предназначенный для однозначной глобальной идентификации этого ансамбля.
3.1.5. Канал описания службы (Service Description Channel; SDC): канал мультиплексированного потока данных, который переносит информацию, необходимую для декодирования служб, включенных в мультиплекс.
3.1.6. Объект MOT (MOT entity): единственное тело MOT, или единственный каталог MOT, или единственный заголовок MOT.
3.1.7. Приложение пользователя (User application): приложение данных, определенное в отдельном стандарте и загружаемое данными через DAB.
3.1.8. Расширенная часть PAD (Extended - Programme Associated Data; X-PAD): расширенная часть данных, связанных с программой, которая переносится в конце аудиокадра DAB сразу перед CRC, ее длина является переменной.
3.1.9. Служба, сервис, услуга (service): составная часть службы (услуги).
3.1.10. Тело MOT (MOT body): тело MOT переносит любой вид данных конечной длины. Информация о теле MOT содержится в заголовке MOT.
3.2. В настоящем стандарте применены следующие сокращения:
CA (Conditional Access) - условный доступ;
CDATA (string data) - данные строки;
CRC (Cyclic Redundancy Check) - циклический контроль по четности;
CRID (Content Reference ID) - идентификатор ссылки контента;
CS (classification scheme) - схема классификации;
DAB (Digital Audio Broadcasting) - цифровое звуковое радиовещание;
Deflate - алгоритм сжатия без потерь, использующий комбинацию алгоритма LZ77 и алгоритма Хаффмана;
DRM (Digital Radio Mondiale) - Всемирное цифровое радио;
ECC (Extended Country Code) - расширенный код страны;
EId (Ensemble Identifier) - идентификатор ансамбля;
EPG (Electronic Programme Guide) - электронный справочник программ;
FIG (Fast Information Group) - группа быстрой информации;
GI (Group Information) - информация о группе;
GZIP (GNU Zip) - утилита (программа) компрессии и декомпрессии, использующая алгоритм DEFLATE;
ISO (International Organization for Standardization) - Международная организация по стандартизации;
LTO (Local Time Offset) - смещение местного времени;
MIME (Multipurpose Internet Mail Extensions) - многоцелевые расширения почты Интернет;
MJD (Modified Julian Date) - измененная юлианская дата;
MOT (Multimedia Object Transfer) - передача мультимедийного объекта;
Mux (multiplex) - мультиплекс;
N/A (not available) - нет данных;
PAD (Programme Associated Data) - данные, связанные с программой;
PI (Programme Information) - информация о программе;
PNum (Programme Number) - количество программ;
Rfa (Reserved for future addition) - зарезервировано для будущего дополнения;
Rfu (Reserved for future use) - зарезервировано для будущего использования;
SCIdS (Service Component Identifier within the Service) - идентификатор компонента службы в службе (в рамках службы);
SDC (Service Description Channel) - канал описания службы;
SI Service Information - информация о службе;
SId (Service Identifier) - идентификатор службы;
UA (User application) - приложение пользователя;
URL (Uniform Resource Location) - унифицированный локатор (определитель местонахождения) ресурса;
UTC (Co-ordinated Universal Time) - всемирное координированное время;
XML (Extensible Markup Language) - расширяемый язык разметки;
X-PAD (Extended - Programme Associated Data) - расширенная часть PAD.
4. КОДИРОВАНИЕ
4.1. Общие положения
Раздел содержит описание двоичного кодирования совокупности tag-length-value. В этом случае каждый элемент или атрибут закодированы при использовании уникального значения тега, значения длины (указание на длину данных содержится в пределах этого элемента или атрибута) и фактического значения данных. Это позволяет приемникам пропускать ненужные или неидентифицированные элементы. На рисунке 1 показана схема кодирования совокупности tag-length-value.
Рисунок 1. Схема кодирования совокупности
tag-length-value
В этих двоичных структурах закодированы элементы XML в соответствии с 4.3 настоящего стандарта. Атрибуты кодированы аналогичным образом в соответствии с 4.5 настоящего стандарта. В этих двоичных структурах иерархическая природа XMLEPG обычно сохранена. Различным типам общих данных
