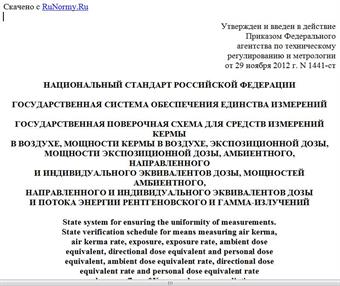

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 29 ноября 2012 г. N 1441-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ КЕРМЫ
В ВОЗДУХЕ, МОЩНОСТИ КЕРМЫ В ВОЗДУХЕ, ЭКСПОЗИЦИОННОЙ ДОЗЫ,
МОЩНОСТИ ЭКСПОЗИЦИОННОЙ ДОЗЫ, АМБИЕНТНОГО, НАПРАВЛЕННОГО
И ИНДИВИДУАЛЬНОГО ЭКВИВАЛЕНТОВ ДОЗЫ, МОЩНОСТЕЙ АМБИЕНТНОГО,
НАПРАВЛЕННОГО И ИНДИВИДУАЛЬНОГО ЭКВИВАЛЕНТОВ ДОЗЫ
И ПОТОКА ЭНЕРГИИ РЕНТГЕНОВСКОГО И ГАММА-ИЗЛУЧЕНИЙ
State system for ensuring the uniformity of measurements.
State verification schedule for means measuring air kerma,
air kerma rate, exposure, exposure rate, ambient dose
equivalent, directional dose equivalent and personal dose
equivalent, ambient dose equivalent rate, directional dose
equivalent rate and personal dose equivalent rate
and energy flux of X-ray and gamma radiation
ГОСТ Р 8.804-2012
Группа Т84
ОКС 17.020
17.240
Дата введения
1 января 2014 года
Предисловие
1. Разработан Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") Федерального агентства по техническому регулированию и метрологии.
2. Внесен Управлением метрологии Федерального агентства по техническому регулированию и метрологии.
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 29 ноября 2012 г. N 1441-ст.
4. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
Настоящий стандарт распространяется на средства измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений и устанавливает порядок передачи единиц: кермы в воздухе - грея (Гр), мощности кермы в воздухе - грея в секунду (Гр/с), экспозиционной дозы - кулона на килограмм (Кл/кг), мощности экспозиционной дозы - ампера на килограмм (А/кг), амбиентного, направленного и индивидуального эквивалентов дозы - зиверта (Зв), мощностей амбиентного, направленного и индивидуального эквивалентов дозы - зиверта в секунду (Зв/с), потока энергии - ватта (Вт) рентгеновского и гамма-излучений от государственного первичного эталона единиц кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы и потока энергии рентгеновского и гамма-излучений этим средствам измерений с помощью вторичных и рабочих эталонов с указанием погрешностей и основных методов поверки.
Поверочная схема представлена в Приложении А.
Допускается проводить поверку с помощью эталонов более высокой точности, что предусмотрено стандартом.
Наименования единиц, используемых в настоящем стандарте, приводятся в соответствии с рекомендацией [1].
2. Государственный первичный эталон
2.1. Государственный первичный эталон предназначен для воспроизведения и хранения единиц кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы рентгеновского и гамма-излучений и потока энергии рентгеновского излучения и передачи этих единиц, а также единиц операционных величин: амбиентного, направленного и индивидуального эквивалентов дозы и их мощностей рентгеновского и гамма-излучений - с помощью вторичных и рабочих эталонов - средствам измерений, применяемым в Российской Федерации, с целью обеспечения единства измерений в стране в области ионизирующих излучений.
2.2. В основу измерений физических величин: кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, потока энергии и операционных величин: амбиентного, направленного и индивидуального эквивалентов дозы и их мощностей рентгеновского и гамма-излучений должны быть положены единицы, воспроизводимые указанным эталоном.
2.3. Государственный первичный эталон состоит из комплекса следующих средств измерений:
- установки со свободно-воздушными ионизационными камерами для воспроизведения единиц кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы рентгеновского излучения при напряжениях генерирования от 5 до 50 кВ;
- установки со свободно-воздушными ионизационными камерами для воспроизведения единиц кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы рентгеновского излучения при напряжениях генерирования от 50 до 320 кВ;
- установки с набором полостных ионизационных камер из графита для воспроизведения единиц кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы гамма-излучения с энергией фотонов от 0,2 до 3 МэВ;
- установки с калориметрами для воспроизведения единицы потока энергии рентгеновского излучения при напряжениях генерирования от 5 до 200 кВ;
- набора источников гамма-излучения;
- компаратора (набор полостных ионизационных камер объемом от 0,02 до 10000 см3);
- спектрометра на основе полупроводникового детектора для определения энергетического распределения рентгеновского излучения.
2.4. Диапазон значений физических величин, воспроизводимых эталоном, среднеквадратические отклонения результата измерений S0 при 11 независимых измерениях, неисключенные систематические погрешности , стандартные неопределенности, оцененные по типу A, u0A, стандартные неопределенности, оцененные по типу B, u0B, и нестабильность эталона за год , приведены в таблице 1.
Таблица 1
Метрологические характеристики первичного эталона
Наименование физической величины Диапазон значений S0 u0A u0B
Керма в воздухе 1·10-7 - 20 Гр 1,1·10-3 - 1,5·10-3 4,4·10-3 - 8,6·10-3 1,1·10-3 - 1,5·10-3 1,8·10-3 - 3,6·10-3 3·10-3
Мощность кермы в воздухе 1·10-8 - 2 Гр/с
Экспозиционная доза 3·10-9 - 6·10-1 Кл/кг 1,1·10-3 - 1,5·10-3 3,7·10-3 - 8,3·10-3 1,1·10-3 - 1,5·10-3 1,5·10-3 - 3,4·10-3 3·10-3
Мощность экспозиционной дозы 3·10-10 - 6·10-2 А/кг
Поток энергии 2·10-5 - 2·10-4 Вт 1,0·10-2 2,5·10-2 1,0·10-2 1,0·10-2 -
2.5. Для обеспечения воспроизведения единиц кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы рентгеновского и гамма-излучений и потока энергии рентгеновского излучения с указанной точностью должны быть соблюдены правила содержания и применения эталона, утвержденные в установленном порядке.
2.6. Государственный первичный эталон применяют для передачи единиц:
кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы рентгеновского и гамма-излучений:
- вторичным эталонам методами непосредственного сличения, сличения с помощью компаратора, методом прямых измерений;
- рабочим эталонам 1-го разряда методом сличения с помощью компаратора;
- дозиметрам повышенной точности с пределами допускаемых относительных погрешностей от 2% до 3% методом непосредственного сличения;
потока энергии рентгеновского излучения:
- рабочим эталонам 1-го разряда методом непосредственного сличения;
амбиентного, направленного и индивидуального эквивалентов дозы и мощностей амбиентного, направленного и индивидуального эквивалентов дозы рентгеновского и гамма-излучений:
- вторичным эталонам методом косвенных измерений.
3. Вторичные эталоны
3.1. В качестве вторичных эталонов единиц кермы в воздухе, экспозиционной дозы, амбиентного, индивидуального и направленного эквивалентов дозы и их мощностей используют:
- эталонные дозиметрические установки с коллимированными полями рентгеновского излучения, свободно-воздушными или полостными ионизационными камерами и водными или твердотельными фантомами ИСО (Международной организации по стандартизации) стандартных размеров 30 x 30 x 15 см в диапазонах измерений кермы в воздухе от 1·10-6 до 10 Гр, экспозиционной дозы от 3·10-8 до 3·10-1 Кл/кг, мощности кермы в воздухе от 1·10-7 до 1 Гр/с, мощности экспозиционной дозы от 3·10-9 до 3·10-2 А/кг, амбиентного, направленного и индивидуального эквивалентов дозы от 1·10-6 до 10 Зв, мощностей амбиентного, направленного и индивидуального эквивалентов дозы от 1·10-7 до 1·10-2 Зв/с, при напряжениях генерирования от 5 до 300 кВ;
- эталонные дозиметрические установки с коллимированными полями гамма-излучения, полостными ионизационными камерами и водными или твердотельными фантомами ИСО стандартных размеров 30 x 30 x 15 см в диапазонах измерений кермы в воздухе от 1·10-7 до 20 Гр, экспозиционной дозы от 3·10-9 до 6·10-1 Кл/кг, мощности кермы в воздухе от 1·10-8 до 2·10-2 Гр/с, мощности экспозиционной дозы от 3·10-10 до 6·10-4 А/кг, амбиентного, направленного и индивидуального эквивалентов дозы от 1·10-7 до 10 Зв, мощностей амбиентного, направленного и индивидуального эквивалентов дозы от 1·10-8 до 1·10-2 Зв/с, укомплектованные закрытыми источниками гамма-излучения из радионуклидов: америций-241, цезий-137, радий-226, кобальт-60.
Примечание. Метод косвенных измерений операционных величин основан на прямом измерении кермы в воздухе или мощности кермы в воздухе в опорной точке поля эталонной дозиметрической установки, определении спектра фотонного излучения и последующем расчете средневзвешенного по спектру значения конверсионного коэффициента для перехода от значения кермы в воздухе к значению операционной величины с учетом конверсионных коэффициентов, установленных в нормативных документах для реперных значений энергии.
3.2. В качестве вторичных эталонов единиц кермы в воздухе, экспозиционной дозы, мощности кермы в воздухе, мощности экспозиционной дозы используют дозиметры с полостными ионизационными камерами в диапазонах измерения кермы в воздухе от 1·10-7 до 20 Гр, экспозиционной дозы от 3·10-9 до 6·10-1 Кл/кг, мощности кермы в воздухе от 1·10-8 до 2 Гр/с, мощности экспозиционной дозы от 3·10-10 до 6·10-2 А/кг в диапазоне энергии фотонов от 0,005 до 3 МэВ.
3.3. Среднеквадратические отклонения суммарной погрешности , вторичных эталонов единиц кермы в воздухе, экспозиционной дозы, мощности кермы в воздухе, мощности экспозиционной дозы составляют от 0,5% до 0,9%.
