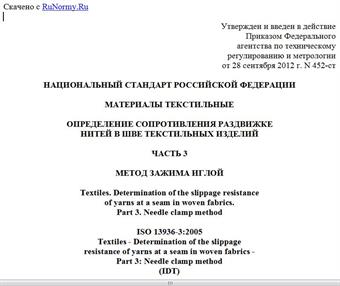

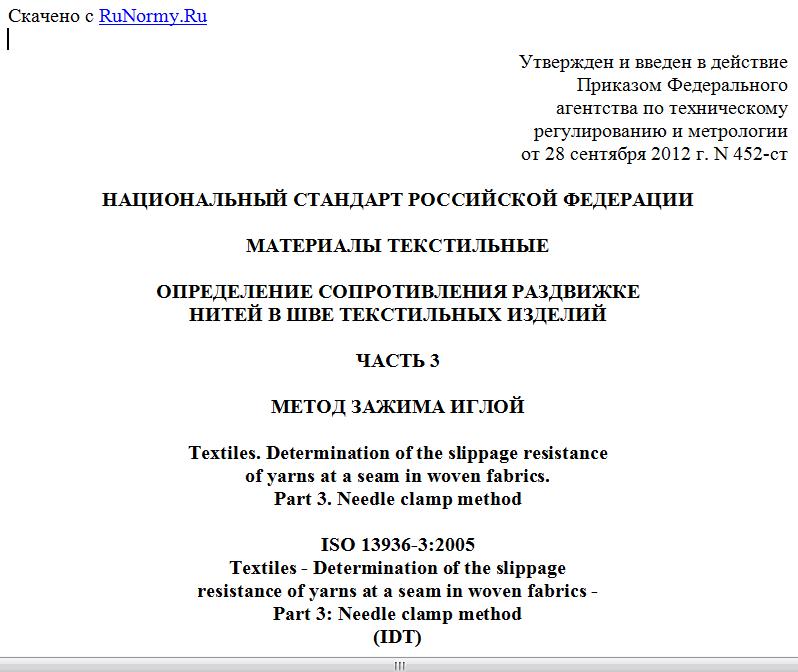

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 28 сентября 2012 г. N 452-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
МАТЕРИАЛЫ ТЕКСТИЛЬНЫЕ
ОПРЕДЕЛЕНИЕ СОПРОТИВЛЕНИЯ РАЗДВИЖКЕ
НИТЕЙ В ШВЕ ТЕКСТИЛЬНЫХ ИЗДЕЛИЙ
ЧАСТЬ 3
МЕТОД ЗАЖИМА ИГЛОЙ
Textiles. Determination of the slippage resistance
of yarns at a seam in woven fabrics.
Part 3. Needle clamp method
ISO 13936-3:2005
Textiles - Determination of the slippage
resistance of yarns at a seam in woven fabrics -
Part 3: Needle clamp method
(IDT)
ГОСТ Р ИСО 13936-3-2012
ОКС 59.080.30
Дата введения
1 января 2016 года
Предисловие
1. Подготовлен Техническим комитетом ТК 412 "Текстиль", Открытым акционерным обществом "Всероссийский научно-исследовательский институт сертификации" (ОАО "ВНИИС") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.
2. Внесен Управлением технического регулирования и стандартизации Федерального агентства по техническому регулированию и метрологии.
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 28 сентября 2012 г. N 452-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 13936-3:2005 "Материалы текстильные. Определение сопротивления раздвижке нитей в шве текстильных изделий. Часть 3. Метод зажима иглой" (ISO 13936-3:2005 "Textiles - Determination of the slippage resistance of yarns at a seam in woven fabrics - Part 3: Needle clamp method").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении ДА.
5. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
Настоящий стандарт устанавливает требования к методу определения сопротивления, которое оказывают нити текстильных материалов раздвижке в ниточном шве при фиксации материала в иглодержателе под нагрузкой.
Данный метод позволяет исключить отклонения результатов, которые возникают из-за различий при подготовке шва или использования разных нитей для прошивки, что влияет на результаты испытаний.
Данный метод не применяется для испытаний эластичных трикотажных полотен и технических тканей (например, бельтинга).
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты:
ИСО 139:2005 Изделия текстильные. Стандартные атмосферные условия для проведения кондиционирования и испытаний (ISO 139:2005, Textiles - Standard atmospheres for conditioning and testing)
ИСО 7500-1:2004 Материалы металлические. Проверка машин для статических одноосных испытаний. Часть 1. Установки для испытания на растяжение/сжатие. Проверка и калибрование системы измерения усилия (ISO 7500-1, Metallic materials - Verification of static uniaxial testing machines - Part 1: Tension/compression testing machines - Verification and calibration of the force-measuring system)
ИСО 10012-1:2003 Требования по обеспечению качества измерительного оборудования. Часть 1. Система метрологического подтверждения для измерительного оборудования (ISO 10012-1, Quality assurance requirements for measuring equipment - Part 1: Metrological confirmation system for measuring equipment).
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Установка для испытаний при постоянной скорости растяжения [constant rate of extension (CRE) testing machine]: установка для испытаний на растяжение, в которой один зажим является фиксированным, а второй способен передвигаться с постоянной скоростью на протяжении всего испытания, и при этом вся испытательная система практически не деформируется (прогибается).
3.2. Испытание на образце ткани в форме ленты [strip test]: испытание на растяжение, при котором в зажимах фиксируется образец по всей ширине.
3.3. Раздвижка нитей [yarn slippage]: перемещение нитей утка относительно нитей основы (или основы относительно утка) в текстильной ткани, имеющее место при растяжении.
Примечание. Раздвижка шва - это свойство ткани, и его не следует путать с прочностью шва.
3.4. Раздвижка основы [warp slippage]: перемещение нитей основы относительно нитей утка, означающее, что нити основы находятся под прямым углом к направлению растяжения.
3.5. Раздвижка утка [weft slippage]: перемещение нитей утка относительно основы, означающее, что нити утка находятся под прямым углом к направлению растяжения.
3.6. Базовая длина [gauge length]: расстояние между двумя эффективными точками зажима испытательного устройства.
4. Принцип проведения испытаний
Проколотый и непроколотый образцы по отдельности растягивают с помощью установки для испытаний на растяжение, которая оснащена устройством для зажима иглой (для проколотого образца) и обычными зажимами (для непроколотого образца). При этом получают (в случае использования регистрирующего устройства) две кривые нагрузки/растяжения, исходящие из одной оси абсцисс. Затем определяют раздвижку нитей (в миллиметрах), сравнивая две кривые, полученные при определенных значениях применяемой силы.
5. Аппаратура и материалы
5.1. Испытательная установка CRE со следующими основными характеристиками:
a) Установка для испытаний на растяжение должна быть оснащена средствами для отображения или записи как максимального значения силы, прикладываемой к испытуемому образцу для его растяжения до разрыва, так и соответствующей величины удлинения образца для испытаний.
b) В условиях применения аппаратура должна иметь класс точности 1 согласно ИСО 7500-1. Погрешность при регистрации максимального значения силы в диапазоне, в котором используется установка, не должна превышать +/- 1%. Погрешность при определении расстояния, на которое раздвигаются зажимы, не должна превышать +/- 1 мм.
c) При регистрации значений силы и удлинения с помощью плат сбора данных и программного обеспечения частота сбора данных должна быть не меньше 8 об/мин. В случае если испытательная установка не имеет в своем составе плат сбора данных или компьютера, используют диаграммный самописец.
d) Установка должна обеспечивать постоянную скорость растяжения, равную (50 +/- 5) мм/мин и (20 +/- 2) мм/мин.
e) Установка должна позволять выбрать базовую длину (100 +/- 1) мм и (20 +/- 1) мм.
f) Метрологические характеристики установки для испытаний на растяжение должны соответствовать ИСО 10012-1.
5.2. Устройство для зажима иглой с рядом игл на одной стороне и рядом соответствующих им отверстий на другой (см. рисунок 1).
1 - передвижной зажим (механизм фиксации
и открытия передвижного зажима на рисунке
не показан); 2 - иглыd, e, f; 3 - защитный кожух;
4 - поворотный зажим; 5 - упор
Технические требования ИСО 13936-3
Размер и иные характеристики Для мебельной и обивочной тканей Для бытовых тканей
a Расстояние между упором и верхним краем устройства для прокалывания, мм 20 +/- 0,5 15 +/- 0,5
b Расстояние между упором и центром линии прокалывания, мм 15 +/- 0,5 10 +/ - 0,5
c Расстояние между осями соседних игл, мм 7 +/- 0,1 2,5 +/- 0,1
d Диаметр основы иглы, мм 0,9 +/- 0,03 0,5 +/- 0,03
e Высота иглы, мм 8 +/- 0,5 8 +/- 0,5
f Число игл, шт. 7 17
g Ширина паза ткани, мм 2,25 +/- 0,25 2,25 +/- 0,25
Рисунок 1. Схема игольного зажима
(размеры и другие характеристики)
Число и характеристики игл зависят от назначения тканей (см. таблицу 1).
Таблица 1
Число и характеристики игл для зажима различных тканей
