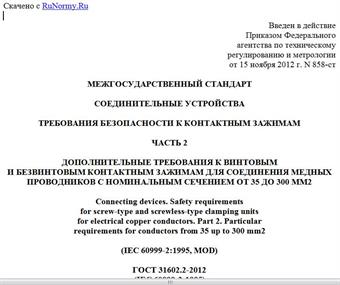

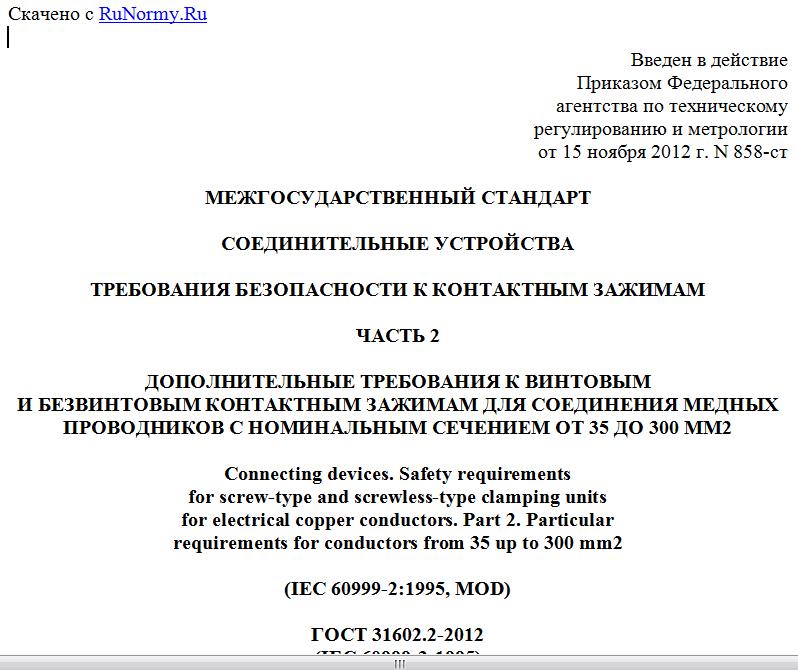

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 15 ноября 2012 г. N 858-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СОЕДИНИТЕЛЬНЫЕ УСТРОЙСТВА
ТРЕБОВАНИЯ БЕЗОПАСНОСТИ К КОНТАКТНЫМ ЗАЖИМАМ
ЧАСТЬ 2
ДОПОЛНИТЕЛЬНЫЕ ТРЕБОВАНИЯ К ВИНТОВЫМ
И БЕЗВИНТОВЫМ КОНТАКТНЫМ ЗАЖИМАМ ДЛЯ СОЕДИНЕНИЯ МЕДНЫХ
ПРОВОДНИКОВ С НОМИНАЛЬНЫМ СЕЧЕНИЕМ ОТ 35 ДО 300 ММ2
Connecting devices. Safety requirements
for screw-type and screwless-type clamping units
for electrical copper conductors. Part 2. Particular
requirements for conductors from 35 up to 300 mm2
(IEC 60999-2:1995, MOD)
ГОСТ 31602.2-2012
(IEC 60999-2:1995)
МКС 29.120.20
29.130.20
Дата введения
1 января 2014 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ).
2. Внесен Федеральным агентством по техническому регулированию и метрологии.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 24.05.2012 N 41).
За принятие стандарта проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Кыргызстан KG Кыргызстандарт
Российская Федерация RU Росстандарт
Узбекистан UZ Узстандарт
4. Приказом Федерального агентства по техническому регулированию и метрологии от 15 ноября 2012 г. N 858-ст межгосударственный стандарт ГОСТ 31602.2-2012 (IEC 60999-2:1995) введен в действие в качестве национального стандарта Российской Федерации с 1 января 2014 г.
5. Настоящий стандарт модифицирован по отношению к международному стандарту IEC 60999-2:1995 Connecting devices - Safety requirements for screw-type and screwless-type clamping units - Part 2: Particular requirements for conductors from 35 up to 300 mm2 (Соединительные устройства. Требования безопасности к контактным зажимам. Часть 2. Дополнительные требования к винтовым и безвинтовым контактным зажимам для соединения медных проводников с номинальным сечением от 35 до 300 мм2).
Степень соответствия - модифицированная (MOD).
Стандарт подготовлен на основе применения ГОСТ Р 51686.2-2000 (МЭК 60999-2-95).
6. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на винтовые и безвинтовые контактные зажимы соединительных устройств как отдельных изделий, так и встроенных в оборудование (далее - зажимы), предназначенные для присоединения медных неподготовленных проводников (в соответствии с IEC 228 [1]) жестких (одно- и многожильных) и/или гибких с номинальным сечением от 35 до 300 мм2 включительно и эквивалентных проводников AWG на номинальное переменное напряжение до 1000 В номинальной частоты до 1000 Гц и постоянное напряжение до 1500 В.
Стандарт распространяется на зажимы с гибкими проводниками номинального сечения 35 мм2.
Стандарт не распространяется на зажимы для присоединения:
- методом обжатия жил проводников или их пайки;
- неуниверсальных, указанных в 10.2.2 ГОСТ 31602.1.
Требования настоящего стандарта являются обязательными.
В тексте стандарта методы испытаний выделены курсивом.
Настоящий стандарт следует применять совместно с ГОСТ 31602.1.
Дополнения и отдельные требования, учитывающие потребности экономики страны, приведены в Приложении D.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:
ГОСТ 8724-2002 Основные нормы взаимозаменяемости. Резьба метрическая. Диаметры и шаги
ГОСТ 31195.1-2012 (IEC 60998-1-90) Устройства соединительные для низковольтных цепей бытового и аналогичного назначения. Часть 1. Общие требования
ГОСТ 31195.2.1-2012 (IEC 60998-2-1-90) Устройства соединительные для низковольтных цепей бытового и аналогичного назначения. Часть 2-1. Частные требования для соединительных устройств с винтовыми зажимами
ГОСТ 31195.2.2-2012 (IEC 60998-2-2-91) Устройства соединительные для низковольтных цепей бытового и аналогичного назначения. Часть 2-2. Дополнительные требования к безвинтовым контактным зажимам для присоединения медных проводников
ГОСТ 31602.1-2012 (IEC 60999-1-99) Устройства соединительные. Требования безопасности к контактным зажимам. Часть 1. Требования к винтовым и безвинтовым контактным зажимам для соединения медных проводников с номинальным сечением от 0,2 до 35 мм2
ГОСТ IEC 60998-2-4-2011 Устройства соединительные для низковольтных цепей бытового и аналогичного назначения. Частные требования к устройствам для соединения проводников скручиванием
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов по указателю "Национальные стандарты", составленному по состоянию на 1 января текущего года, и по соответствующим выпускам информационного указателя за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом, следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Определения
По ГОСТ 31602.1 со следующим изменением.
Пункт 3.11 изложить в новой редакции:
3.11. номинальное сечение проводника зажима: Сечение присоединяемого проводника (назначаемое изготовителем), с которым связаны определенные тепловые, механические и электрические требования.
4. Общие требования
По ГОСТ 31602.1.
5. Общие требования к испытаниям
По ГОСТ 31602.1 со следующим изменением.
Пункт 5.4 изложить в новой редакции:
5.4. Если нет других указаний, три зажима подвергают всем предписанным испытаниям и они должны отвечать требованиям настоящего стандарта, если результаты испытаний положительные.
Если один из образцов не выдерживает какое-либо испытание, то данное испытание, а также все предшествующие испытания, которые могут повлиять на его результаты, должны быть повторены на новой партии образцов. При этом все образцы новой партии должны выдержать повторные испытания.
Вместе с первой партией образцов следует представить дополнительно три образца, которые могут понадобиться, если хотя бы один из образцов первой партии не выдержит испытания.
При непредставлении дополнительной партии образцы бракуют в том случае, если один из них в первой партии не выдержал какого-либо испытания.
6. Основные характеристики
Раздел изложить в новой редакции:
Стандартные номинальные сечения проводников зажима выбирают из ряда: 35 (гибкий проводник), 50, 70, 95, 120, 150, 185, 240 и 300 мм2.
Примечание. В некоторых странах вместо сечений в миллиметрах в квадрате используют обозначения с указанием калибров проводов (например, Американский сортамент проводов [AWG] в США и Канаде). Примерное соотношение сечений приведено в Приложении C.
7. Соединение проводников
