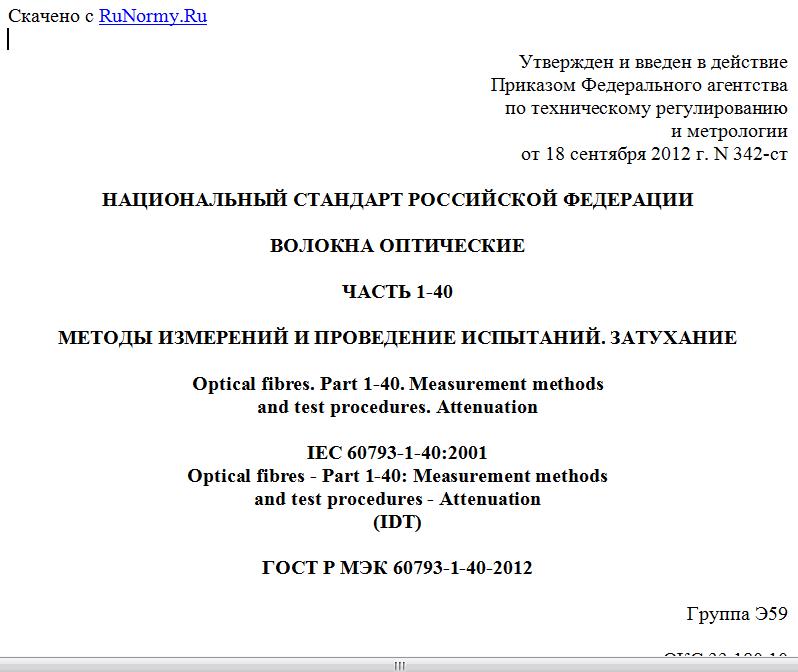

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 18 сентября 2012 г. N 342-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ВОЛОКНА ОПТИЧЕСКИЕ
ЧАСТЬ 1-40
МЕТОДЫ ИЗМЕРЕНИЙ И ПРОВЕДЕНИЕ ИСПЫТАНИЙ. ЗАТУХАНИЕ
Optical fibres. Part 1-40. Measurement methods
and test procedures. Attenuation
IEC 60793-1-40:2001
Optical fibres - Part 1-40: Measurement methods
and test procedures - Attenuation
(IDT)
ГОСТ Р МЭК 60793-1-40-2012
Группа Э59
ОКС 33.180.10
ОКП 63 6570
Дата введения
1 июля 2013 года
Предисловие
1. Подготовлен Открытым акционерным обществом "Всероссийский научно-исследовательский, проектно-конструкторский и технологический институт кабельной промышленности" (ОАО "ВНИИКП") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 46 "Кабельные изделия".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 18 сентября 2012 г. N 342-ст.
4. Настоящий стандарт идентичен международному стандарту МЭК 60793-1-40:2001 "Волокна оптические. Часть 1-40. Методы измерений и проведение испытаний. Затухание" (IEC 60793-1-40:2001 "Optical fibres - Part 1-40: Measurement methods and test procedures - Attenuation").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении ДА.
5. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
Настоящий стандарт устанавливает единые требования к измерению затухания сигнала в оптическом волокне (далее - волокно), обеспечивая проверку соответствия волокон и кабелей целям коммерческого использования.
В настоящем стандарте приведены четыре метода для измерения затухания, один из которых предназначен для моделирования спектрального затухания:
- метод A: метод обрыва;
- метод B: метод вносимых потерь;
- метод C: метод обратного рассеяния;
- метод D: метод моделирования спектрального затухания.
Методы A, B и C применяют для измерения затухания всех типов следующих волокон:
- многомодовых волокон класса A;
- одномодовых волокон класса B.
Методом обратного рассеяния C также определяют распределение, вносимые потери и характеристики точечных дефектов.
В настоящее время метод D применяют только для волокон класса B.
Общая информация для всех трех методов измерений и для метода моделирования содержится в разделах 1 - 8, а информация, относящаяся к каждому индивидуальному методу, содержится в Приложениях A, B, C и D соответственно.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты <1>:
--------------------------------
<1> Следует применять последние издания указанных стандартов, включая все последующие изменения.
МЭК 60793-1-22 Волокна оптические. Часть 1-22. Методы измерений и проведение испытаний. Измерение длины (IEC 60793-1-22, Optical fibres - Part 1-22: Measurement methods and test procedures - Length measurement)
МЭК 60793-1-43 Волокна оптические. Часть 1-43. Методы измерений и проведение испытаний. Числовая апертура (IEC 60793-1-43, Optical fibres - Part 1-43: Measurement methods and test procedures - Numerical aperture)
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
Примечание. Затухание - это степень уменьшения оптической мощности в волокне при определенной длине волны. Оно зависит от природы и длины волокна, а также от условий измерений.
Неуправляемые условия возбуждения обычно приводят к возникновению поглощающих мод более высокого порядка, что порождает переходные потери и приводит к затуханию, не пропорциональному длине волокна. Применение управляемого, стабильного возбуждения приводит к затуханию, которое пропорционально длине волокна. При условии стабильного возбуждения можно определить коэффициент затухания волокна и затухание линейно соединенных волокон.
3.1. затухание (attenuation): Затухание волокна при длине волны между двумя поперечными сечениями 1 и 2, разделенными расстоянием, определяемое как
, (1)
где - затухание при длине волны , дБ;
- оптическая мощность, проходящая через поперечное сечение 1;
- оптическая мощность, проходящая через поперечное сечение 2.
3.2. коэффициент затухания (attenuation coefficient), затухание на единицу длины (attenuation per unit length): Для однородного волокна при условии стабильного возбуждения возможно определить затухание на единицу длины или коэффициент затухания в виде следующего соотношения, которое не зависит от выбранного отрезка волокна:
, (2)
где - коэффициент затухания;
L - длина, км.
3.3. моделирование спектрального затухания (spectral attenuation modeling): Методика, позволяющая прогнозировать значения коэффициентов затухания для спектра длин волн, используя небольшое число (три - пять) непосредственно измеряемых дискретных значений.
3.4. точечные дефекты (point discontinuities): Временные или постоянные локальные колебания вверх и вниз непрерывного сигнала оптического рефлектометра во временной области (ОРВО) в направлении вверх и вниз.
Примечание. Природа колебаний может изменяться в зависимости от условий испытаний (например, длительности импульса, длины волны, направления сигнала ОРВО). Хотя точечный дефект может иметь длину , чем соответствующая отображенная длительность импульса (включая эффекты передатчика и приемника), эта длина обычно почти равна длительности импульса. Для правильного истолкования результатов при измерении длины точечного дефекта необходимо следовать указаниям МЭК 60793-1-22.
4. Требования к калибровке
В стадии рассмотрения.
5. Эталонный метод испытаний
Метод обрыва A является эталонным методом испытаний (ЭМИ) и должен использоваться при разрешении спорных вопросов.
6. Оборудование
В Приложениях A, B, C и D приведены схематичные рисунки и другие требования для каждого из методов соответственно.
7. Отбор образцов
7.1. Длина образца
Образец должен представлять собой отрезок волокна известной длины на катушке или в составе кабеля, как указано в подробной спецификации на волокно/кабель.
7.2. Торцевая поверхность образца
Должна быть подготовлена плоская торцевая поверхность, перпендикулярная оси волокна, на входном и выходном концах каждого образца.
8. Порядок проведения испытаний
См. Приложения A, B, C и D для методов A, B, C и D соответственно.
9. Расчеты
9.1. Методы A и B
