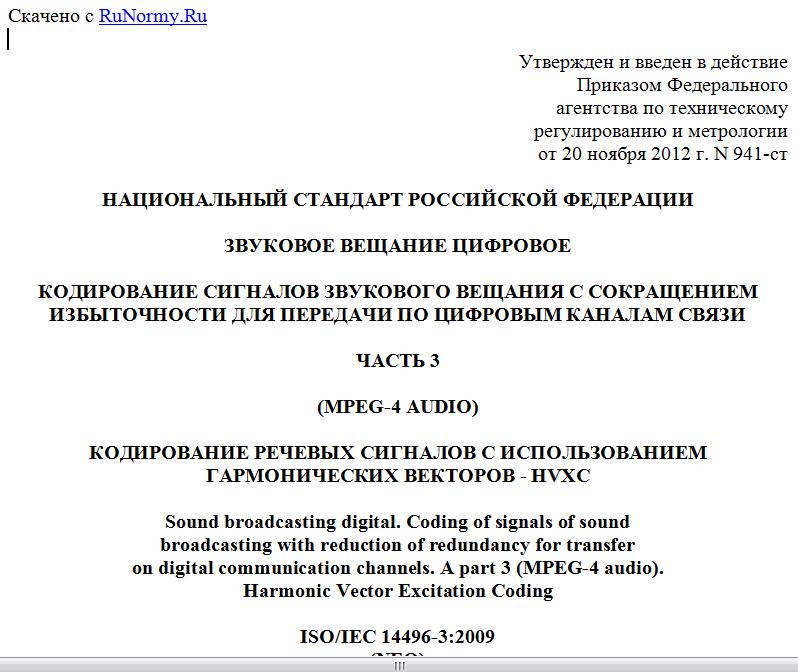

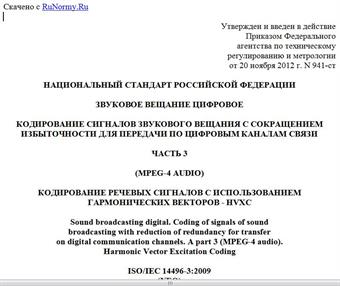

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 20 ноября 2012 г. N 941-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЗВУКОВОЕ ВЕЩАНИЕ ЦИФРОВОЕ
КОДИРОВАНИЕ СИГНАЛОВ ЗВУКОВОГО ВЕЩАНИЯ С СОКРАЩЕНИЕМ
ИЗБЫТОЧНОСТИ ДЛЯ ПЕРЕДАЧИ ПО ЦИФРОВЫМ КАНАЛАМ СВЯЗИ
ЧАСТЬ 3
(MPEG-4 AUDIO)
КОДИРОВАНИЕ РЕЧЕВЫХ СИГНАЛОВ С ИСПОЛЬЗОВАНИЕМ
ГАРМОНИЧЕСКИХ ВЕКТОРОВ - HVXC
Sound broadcasting digital. Coding of signals of sound
broadcasting with reduction of redundancy for transfer
on digital communication channels. A part 3 (MPEG-4 audio).
Harmonic Vector Excitation Coding
ISO/IEC 14496-3:2009
(NEQ)
ГОСТ Р 53556.2-2012
ОКС 33.170
Дата введения
1 сентября 2013 года
Предисловие
1 РАЗРАБОТАН Санкт-Петербургским филиалом Центрального научно-исследовательского института связи "Ленинградское отделение" (ФГУП ЛО ЦНИИС)
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 480 "Связь"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 20 ноября 2012 г. N 941-ст
4 Настоящий стандарт разработан с учетом основных нормативных положений международного стандарта ИСО/МЭК 14496-3:2009 "Информационные технологии. Кодирование аудиовизуальных объектов. Часть 3. Аудио" (ISO/IEC 14496-3:2009 "Information technology - Coding of audio-visual objects - Part 3: Audio")
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru)
1 Область применения
Параметрическое речевое кодирование MPEG-4 использует алгоритм гармонического кодирования с векторным возбуждением (HVXC), где используется гармоническое кодирование остаточных сигналов LPC для речевых сегментов и кодирование с векторным возбуждением (VXC) для неречевых сегментов. HVXC позволяет кодировать речевые сигналы на 2,0 Кбит/с, и 4,0 Кбит/с масштабируемой схемой, где возможно декодирование потока 2,0 Кбит/с используя поток битов 2,0 Кбит/с, и поток битов 4,0 Кбит/с. HVXC также обеспечивает кодирование потока битов с варьируемой битовой скоростью, где типичная средняя скорость передачи информации в битах составляет приблизительно 1,2 - 1,7 Кбит/с. Возможно независимое изменение скорости и шага во время декодирования, которое является мощной функциональной возможностью для быстрого поиска в базе данных. Длина фрейма равна 20 мс, и может быть выбрана одна из четырех различных алгоритмических задержек 33,5 мс, 36 мс, 53,5 мс, 56 мс.
Кроме того, как расширение HVXC, тип объекта ER_HVXC предлагает эластичный синтаксис ошибок и режим с переменной скоростью передачи данных на 4,0 Кбит/с.
2 Термины и определения
Термины и определения в соответствии с ГОСТ Р 53556.0-2009.
3 Синтаксис потока битов
Естественный Звуковой Объектный HVXC/ER_HVXC передается в одном или двух элементарных потоках: потоке базового уровня и опционном потоке уровня расширения.
Когда инструмент HVXC используется с инструментом защиты от ошибок, таким как инструмент MPEG-4 EP, должен использоваться порядок битов, упорядоченных в соответствии с чувствительностью к ошибкам. HVXC с эластичным синтаксисом ошибок и режимом переменной скорости передачи данных на 4,0 Кбит/с, описанным в 3.3 и 3.4, называют ER_HVXC.
Синтаксис потока битов описан в коде pseudo-C.
3.1 Конфигурация декодера (HvxcSpecificConfig)
Информация о конфигурации декодера для типа объекта HVXC передается в DecoderConfigDescriptor() базового уровня и Elementary Stream опционного уровня расширения.
Требуется следующий HvxcSpecificConfig ():
Синтаксис Количество битов Мнемоника
HvxcSpecificConfig () { isBaseLayer 1 uimcbf
if (isBaseLayer) { HVXCconfig () } }
Тип объекта HVXC обеспечивает немасштабируемые режимы и масштабируемый режим базового уровня 2,0 Кбит/с плюс уровня расширения на 2,0 Кбит/с. В этом масштабируемом режиме конфигурация базового уровня должна быть следующей:
HVXCvarMode = 0 HVXC fixed bit rate
HVXCrateMode = 0 HVXC 2kbps
isBaseLayer = 1 base layer
Таблица 1
Синтаксис HVXCconfig ()
Синтаксис Количество битов Мнемоника
HVXCconfig() { HVXCvarMode; 1 uimcbf
HVXCrateMode; 2 uimcbf
extensionFlag; 1 uimcbf
if (extensionFlag) { < to be defined in MPEG-4 Version 2 >
Таблица 2
Режим HVXCvarMode
HVXCvarMode Описание
0 HVXC fixed bit rate
1 HVXC variable bit rate
Таблица 3
Режим HVXCrateMode
HVXCrateMode HVXCrate Описание
0 2000 HVXC 2,0 kbit/s
1 4000 HVXC 4,0 kbit/s
2 3700 HVXC 3,7 kbit/s
Таблица 4
Константы HVXC
NUM_SUBF1 NUM_SUBF2
2 4
3.2 Фрейм потока битов (alPduPayload)
Динамические данные для типа объекта HVXC передаются как полезная нагрузка AL-PDU в базовом уровне и опционном уровне расширения Elementary Stream.
Базовый уровень HVXC - полезная нагрузка Модуля Доступа
alPduPayload {
HVXCframe();
}
Уровень расширения HVXC - полезная нагрузка Модуля Доступа
