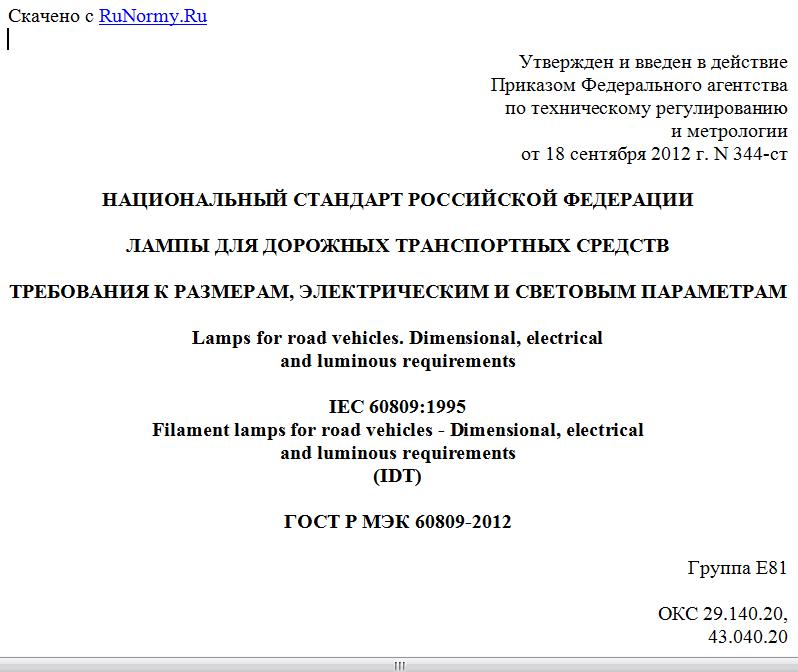

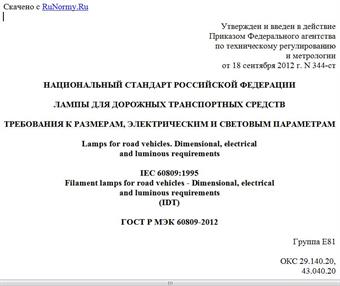

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 18 сентября 2012 г. N 344-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЛАМПЫ ДЛЯ ДОРОЖНЫХ ТРАНСПОРТНЫХ СРЕДСТВ
ТРЕБОВАНИЯ К РАЗМЕРАМ, ЭЛЕКТРИЧЕСКИМ И СВЕТОВЫМ ПАРАМЕТРАМ
Lamps for road vehicles. Dimensional, electrical
and luminous requirements
IEC 60809:1995
Filament lamps for road vehicles - Dimensional, electrical
and luminous requirements
(IDT)
ГОСТ Р МЭК 60809-2012
Группа Е81
ОКС 29.140.20,
43.040.20
ОКП 34 6621
Дата введения
1 июля 2013 года
Предисловие
1 ПОДГОТОВЛЕН Государственным унитарным предприятием Республики Мордовия "Научно-исследовательский институт источников света имени А.Н. Лодыгина" (ГУП Республики Мордовия "НИИИС им. А.Н. Лодыгина") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 332 "Светотехнические изделия"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 18 сентября 2012 г. N 344-ст
4 Настоящий стандарт идентичен международному стандарту МЭК 60809:1995 "Лампы накаливания для дорожных транспортных средств. Требования к размерам, электрическим и световым параметрам" (IEC 60809:1995 "Filament lamps for road vehicles - Dimensional, electrical and luminous requirements"), включая изменения A1:1996, A2:2002, A3:2004, A4:2009.
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации и межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru)
1. Общие положения
1.1. Область применения
Настоящий стандарт распространяется на заменяемые лампы (лампы накаливания и разрядные), используемые как фарные, противотуманные и сигнальные для дорожных транспортных средств.
Настоящий стандарт распространяется на лампы, подлежащие официальному утверждению, в частности, включает лампы, содержащиеся в Правилах <1> N 37 и N 99 Женевского соглашения Европейской экономической комиссии (ЕЭК) Организации Объединенных Наций от 20 марта 1958 г. Однако настоящий стандарт может быть использован и для других ламп, входящих в область применения настоящего стандарта.
--------------------------------
<1> Европейская экономическая комиссия (ЕЭК) Организации Объединенных Наций, Правило 37:1992, Единообразные предписания, касающиеся официального утверждения ламп накаливания, предназначенных для использования в официально утвержденных фарах дорожных транспортных средств и их прицепов.
Европейская экономическая комиссия (ЕЭК) Организации Объединенных Наций, Правило 99:1996, Единообразные предписания, касающиеся официального утверждения газоразрядных источников света, предназначенных для использования в официально утвержденных фарах дорожных транспортных средств и их прицепов.
Настоящий стандарт устанавливает технические требования, методы испытаний и основные параметры (размеры, электрические и световые параметры) ламп накаливания серийного производства и эталонных ламп.
Для большинства требований в настоящем стандарте делается ссылка на соответствующий лист с параметрами. Для всех перечисленных в разделе 5 ламп листы с параметрами содержатся в настоящем стандарте. Для других соответствующие данные представлены изготовителем лампы или ответственным поставщиком. Это может быть основано на национальных законах.
Другие требования, а именно продолжительность горения лампы, стабильность светового потока, крутящее усилие и стойкость к вибрации и удару, указаны в МЭК 60810, который дает также информацию для руководства по расчету осветительного оборудования, а именно пределы температур и наибольшие контуры лампы.
Лампы для дорожных транспортных средств дополнительного назначения, не подлежащие официальному утверждению, указаны в МЭК 60983.
Предполагается, что в странах, где приняты законы о соответствии, например вышеупомянутые Правила N 37 ЕЭК ООН, для оценки соответствия делается ссылка на этот стандарт. МЭК 60810 и МЭК 60983 для этой цели не предназначены.
1.2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
МЭК 60050 (845) Международный электротехнический словарь (МЭС). Глава 845. Освещение (IEC 60050 (845), International Electrotechnical Vocabulary (IEV) - Chapter 845: Lighting)
МЭК 60051 Приборы аналоговые электроизмерительные прямопоказывающие и вспомогательные части к ним (IEC 60051, Direct acting indicating analogue electrical measuring instruments and their accessories)
МЭК 60061-1 Цоколи и патроны ламп, а также калибры для проверки их взаимозаменяемости и безопасности (IEC 60061-1, Lamp caps and holders together wish gauges for the control of interchangeability and safety - Part 1: Lamp caps)
МЭК 60810 Лампы для дорожных транспортных средств. Эксплуатационные требования (IEC 60810, Lamps for road vehicles - Performance requirements)
МЭК 60983 Лампы миниатюрные (IEC 60983, Miniature lamps)
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дата датированная ссылка, внесено изменение, затрагивающее положение, на которое дата ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
1.3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
1.3.1 категория (category): Термин используют для описания ламп, в основе стандартизации которых лежат совершенно различные конструкции.
Примечание - Каждое конкретное обозначение, например P21/5W, H4, D2R, образует категорию. Большинство этих обозначений взято из правил ЕЭК ООН.
1.3.2 тип (type): Лампами разных типов являются лампы одной категории, отличающиеся нижеследующим:
a) торговым наименованием или маркой.
Примечание - Лампы с одним торговым наименованием или маркой, но изготовленные разными изготовителями, считают разными типами. Лампы, изготовленные одним изготовителем, отличающиеся только торговым наименованием или маркой, могут считаться лампами одного типа;
b) конструкцией колбы, если это влияет на ее оптические свойства;
c) номинальным напряжением для ламп накаливания.
Примечание - Селективная желтая колба или селективная желтая внешняя колба, предназначенная исключительно для изменения цвета, но не других характеристик источника белого света, не изменяет тип источника света.
1.3.3 испытание типа (type test): Испытание или серия испытаний, проведенных на выборке для испытания типа в целях проверки соответствия конструкции данного образца требованиям настоящего стандарта.
1.3.4 выборка для испытания типа (type test sample): Выборка, состоящая из одной или нескольких аналогичных ламп, представленных изготовителем или ответственным поставщиком для испытания типа.
1.3.5 соответствие продукции (conformity of production): Соответствие серийной продукции данного типа требованиям соответствующего стандарта.
Примечания
1 Лампы накаливания серийного производства - это лампы той же конструкции, что и одобренная выборка для испытания типа.
2 Местными правилами проверка соответствия продукции может быть обеспечена государственным учреждением.
1.3.6 номинальное напряжение (nominal voltage): Напряжение, маркируемое на лампе, обычно напряжение батареи (6, 12 или 24 В) сети питания дорожных транспортных средств.
1.3.7 номинальная мощность (nominal wattage): Мощность, маркируемая на лампе.
1.3.8 испытательное напряжение (test voltage): Напряжение на цоколе ламп накаливания и на входных клеммах пускорегулирующего аппарата (ПРА) для разрядных ламп, для которого заданы некоторые характеристики ламп и при которых они испытываются.
1.3.9 расчетное значение (rated value): Значение параметра, заданное для работы лампы при испытательном напряжении и/или других заданных условиях.
1.3.10 допуск (tolerance): Допустимое отклонение от расчетного значения, обычно выраженное в процентах от расчетного значения.
1.3.11 предельные значения (limit values): Наименьшие и/или наибольшие значения характеристик, которым лампа должна удовлетворять при работе в заданных условиях.
1.3.12 контрольный световой поток (test luminous flux): Заданный световой поток эталонной лампы, при котором измеряются фотометрические характеристики устройств освещения и световой сигнализации и который должен регулироваться для испытания лампы в эталонной фаре по 2.8.
1.3.13 базовая плоскость (reference plane): Плоскость, установленная относительно цоколя, по отношению к которой определяют положения некоторых деталей лампы.
1.3.14 базовая ось (reference axis): Ось, установленная относительно цоколя, по отношению к которой определяют положения некоторых деталей лампы.
1.3.15 период отжига (ageing period): Период, в течение которого неиспользованные лампы работают при испытательном напряжении для стабилизации их параметров.
1.3.16 эталонная лампа (standard lamp): Лампа белого, автожелтого или красного света с уменьшенными допусками на размеры, используемые для фотометрического испытания световых и светосигнальных приборов.
Примечание - Эталонные лампы установлены только на одно номинальное напряжение для каждой категории.
