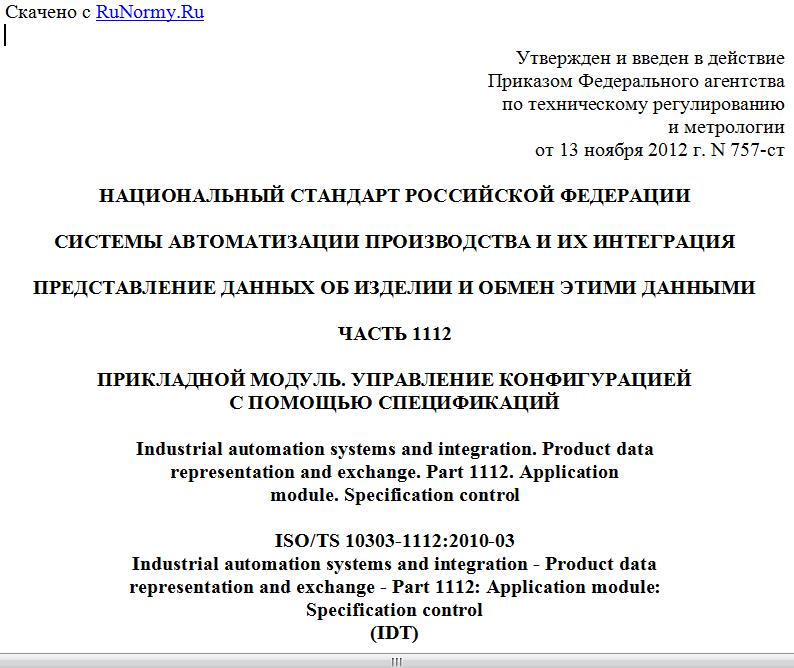

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 13 ноября 2012 г. N 757-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМЫ АВТОМАТИЗАЦИИ ПРОИЗВОДСТВА И ИХ ИНТЕГРАЦИЯ
ПРЕДСТАВЛЕНИЕ ДАННЫХ ОБ ИЗДЕЛИИ И ОБМЕН ЭТИМИ ДАННЫМИ
ЧАСТЬ 1112
ПРИКЛАДНОЙ МОДУЛЬ. УПРАВЛЕНИЕ КОНФИГУРАЦИЕЙ
С ПОМОЩЬЮ СПЕЦИФИКАЦИЙ
Industrial automation systems and integration. Product data
representation and exchange. Part 1112. Application
module. Specification control
ISO/TS 10303-1112:2010-03
Industrial automation systems and integration - Product data
representation and exchange - Part 1112: Application module:
Specification control
(IDT)
ГОСТ Р ИСО/ТС 10303-1112-2012
Группа П87
ОКС 25.040.40
ОКСТУ 4002
Дата введения
1 сентября 2013 года
Предисловие
1 ПОДГОТОВЛЕН Федеральным государственным автономным научным учреждением "Центральный научно-исследовательский и опытно-конструкторский институт робототехники и технической кибернетики" на основе собственного аутентичного перевода на русский язык международного документа, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 459 "Информационная поддержка жизненного цикла изделий"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 13 ноября 2012 г. N 757-ст
4 Настоящий стандарт идентичен международному документу ИСО/ТС 10303-1112:2010-03 "Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1112. Прикладной модуль. Управление конфигурацией с помощью спецификаций (ISO/TS 10303-1112:2010-03 "Industrial automation systems and integration - Product data representation and exchange - Part 1112: Application module: Specification control").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов и документов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru)
Введение
Стандарты комплекса ИСО 10303 распространяются на компьютерное представление информации об изделиях и обмен данными об изделиях. Их целью является обеспечение нейтрального механизма, способного описывать изделия на всем протяжении их жизненного цикла. Этот механизм применим не только для обмена файлами в нейтральном формате, но является также основой для реализации и совместного доступа к базам данных об изделиях и организации архивирования.
Стандарты комплекса ИСО 10303 представляют собой набор отдельно издаваемых стандартов (частей). Стандарты данного комплекса относятся к одной из следующих тематических групп: "Методы описания", "Методы реализации", "Методология и основы аттестационного тестирования", "Интегрированные обобщенные ресурсы", "Интегрированные прикладные ресурсы", "Прикладные протоколы", "Комплекты абстрактных тестов", "Прикладные интерпретированные конструкции" и "Прикладные модули". Полный перечень стандартов комплекса ИСО 10303 представлен на сайте http://www.tc184-sc4.org/titles/STEP_Titles.htm. Настоящий стандарт входит в тематическую группу "Прикладные модули". Стандарт подготовлен подкомитетом SC4 "Производственные данные" Технического комитета 184 ИСО "Системы автоматизации производства и их интеграция".
Настоящий стандарт определяет прикладной модуль для представления изделий с большим числом вариантов. Данный прикладной модуль обеспечивает единицу функциональности для прикладных протоколов.
Примечание - Прикладной модуль "Управление конфигурациями" определяет единицу функциональности S7 из ИСО 10303-214.
Второе издание ИСО/ТС 10303-1112, соответствующее настоящему стандарту, включает в себя приведенные ниже изменения к первому изданию.
Исключены следующие спецификации интерфейсов на языке EXPRESS из прикладной эталонной модели (ПЭМ):
- USE FROM Effectivity_application_arm;
- USE FROM Functional_breakdown_arm;
- USE FROM Product_occurrence_arm;
- USE FROM Physical_breakdown_arm;
- USE FROM Specified_product_arm.
Также изменены спецификация отображений, схема интерпретированной модели модуля (ИММ) и EXPRESS-G диаграммы для того, чтобы отразить и обеспечить соответствие изменениям, внесенным в ПЭМ.
В разделе 1 определены область применения данного прикладного модуля, его функциональность и относящиеся к нему данные.
В разделе 3 приведены термины, определенные в других стандартах комплекса ИСО 10303 и примененные в настоящем стандарте.
В разделе 4 установлены информационные требования прикладной предметной области с использованием принятой в ней терминологии.
Графическое представление информационных требований, называемых прикладной эталонной моделью (ПЭМ), приведено в приложении C. Структуры ресурсов интерпретированы, чтобы соответствовать информационным требованиям. Результатом данной интерпретации является интерпретированная модель модуля (ИММ). Данная интерпретация, представленная в 5.1, устанавливает соответствие между информационными требованиями и ИММ. Сокращенный листинг ИММ, представленный в 5.2, определяет интерфейс к ресурсам. Графическое представление сокращенного листинга ИММ приведено в приложении D.
Имя типа данных в языке EXPRESS может использоваться для ссылки на сам тип данных либо на экземпляр данных этого типа. Различие в использовании обычно понятно из контекста. Если существует вероятность неоднозначного толкования, то в текст включают фразу "объектный тип данных" либо "экземпляр(ы) объектного типа данных".
Двойные кавычки ("...") обозначают цитируемый текст, одинарные кавычки ('...') - значения конкретных текстовых строк.
1 Область применения
Настоящий стандарт определяет прикладной модуль "Управление конфигурацией с помощью спецификаций".
Требования настоящего стандарта распространяются на:
- классы изделий, используемые для идентификации групп аналогичных изделий, предлагаемых потребителям;
- спецификации, используемые для описания характеристик изделий;
- категории спецификаций, используемые для группировки сходных характеристик изделий;
- представления спецификаций, используемые для контроля применения детали в изделиях и для определения условий применения для классов изделий;
- функции изделий, используемые для описания функциональных требований к изделиям и компонентам изделий;
- компоненты изделий, используемые для описания общей структуры декомпозиции всех изделий данного класса или данного множества альтернативных решений;
- альтернативные решения, используемые для описания возможных вариантов для компонента или функции изделия;
- экземпляры элементов, используемые для идентификации наличия компонента в структуре сборочной единицы.
Пример - Экземпляры элемента могут определять элементы альтернативных решений;
- конфигурации, используемые для установления связи между деталями (экземплярами элементов), альтернативными решениями, компонентами изделия или функциями изделия и вариантами их использования.
Пример - Вариантом использования являются условия, при которых используются данные конфигурации;
- спецификации изделия, используемые для идентификации изготавливаемого изделия, не принадлежащего к классу изделий, с помощью его специфических характеристик (спецификаций).
Пример - Заказ потребителя на отдельный предмет мебели является идентификацией изделия;
- положения, относящиеся к области применения прикладного модуля "Альтернативное решение", установленного в ИСО/ТС 10303-1109;
- положения, относящиеся к области применения прикладного модуля "Комплект деталей", установленного в ИСО/ТС 10303-1115;
- положения, относящиеся к области применения прикладного модуля "Размещение изделия", установленного в ИСО/ТС 10303-1343;
- положения, относящиеся к области применения прикладного модуля "Идентификация и версия требования", установленного в ИСО/ТС 10303-1140;
- положения, относящиеся к области применения прикладного модуля "Конфигурация на основе спецификации", установленного в ИСО/ТС 10303-1108.
2 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие международные стандарты и документы (для датированных ссылок следует использовать только указанное издание, для недатированных ссылок - последнее издание указанного документа, включая все поправки к нему):
ИСО/МЭК 8824-1 Информационная технология. Абстрактная синтаксическая нотация версии 1 (АСН.1). Часть 1. Спецификация основной нотации (ISO/IEC 8824-1, Information technology - Abstract Syntax Notation One (ASN.1) - Part 1: Specification of basic notation)
ИСО 10303-1 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1. Общие представления и основополагающие принципы (ISO 10303-1, Industrial automation systems and integration - Product data representation and exchange - Part 1: Overview and fundamental principles)
ИСО 10303-11 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 11. Методы описания. Справочное руководство по языку EXPRESS (ISO 10303-11, Industrial automation systems and integration - Product data representation and exchange - Part 11: Description methods: The EXPRESS language reference manual)
ИСО 10303-21 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 21. Методы реализации. Кодирование открытым текстом структуры обмена (ISO 10303-21, Industrial automation systems and integration - Product data representation and exchange - Part 21: Implementation methods: Clear text encoding of the exchange structure)
ИСО 10303-41 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 41. Интегрированные обобщенные ресурсы. Основы описания и поддержки изделий (ISO 10303-41, Industrial automation systems and integration - Product data representation and exchange - Part 41: Integrated generic resource: Fundamentals of product description and support)
ИСО 10303-202 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 202. Прикладной
