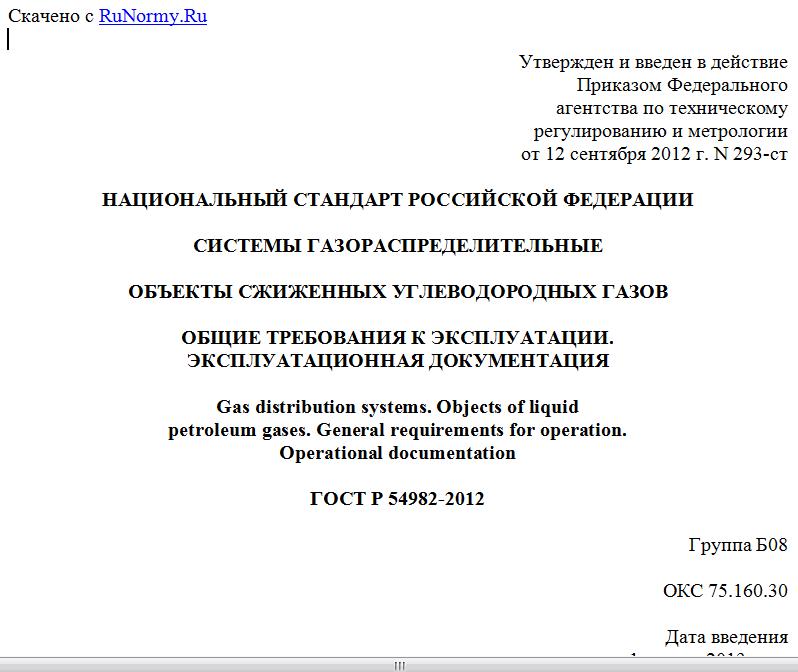

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 12 сентября 2012 г. N 293-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМЫ ГАЗОРАСПРЕДЕЛИТЕЛЬНЫЕ
ОБЪЕКТЫ СЖИЖЕННЫХ УГЛЕВОДОРОДНЫХ ГАЗОВ
ОБЩИЕ ТРЕБОВАНИЯ К ЭКСПЛУАТАЦИИ.
ЭКСПЛУАТАЦИОННАЯ ДОКУМЕНТАЦИЯ
Gas distribution systems. Objects of liquid
petroleum gases. General requirements for operation.
Operational documentation
ГОСТ Р 54982-2012
Группа Б08
ОКС 75.160.30
Дата введения
1 января 2013 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Открытым акционерным обществом "Головной научно-исследовательский и проектный институт по использованию газа в народном хозяйстве" (ОАО "Гипрониигаз"), Открытым акционерным обществом "Газпромрегионгаз" (ОАО "Газпромрегионгаз").
2. Внесен Техническим комитетом по стандартизации ТК 23 "Техника и технологии добычи нефти и газа" ПК 4 "Газораспределение и газопотребление".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 12 сентября 2012 г. N 293-ст.
4. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
1.1. Настоящий стандарт устанавливает требования к технической эксплуатации объектов, использующих сжиженные углеводородные газы (СУГ) по ГОСТ Р 52087, ГОСТ 27578, ГОСТ 20448 с номинальным давлением насыщенных паров не более 1,6 МПа при температурах воздуха от минус 40 °C до плюс 50 °C.
1.2. Объектами настоящего стандарта являются: газонаполнительные станции (ГНС), газонаполнительные пункты (ГНП), автомобильные газозаправочные станции (АГЗС), резервуарные установки, групповые и индивидуальные баллонные установки, промежуточные склады бытовых баллонов (ПСБ).
1.3. Национальный стандарт не распространяется на:
- передвижные газоиспользующие установки, в т.ч. тонары, газовое оборудование автомобильного, железнодорожного транспорта, летательных аппаратов, речных и морских судов;
- объекты экспериментального строительства и опытные образцы газового оборудования;
- технологические (внутриплощадочные) газопроводы, резервуары и технические устройства для металлургических производств, химических, нефтехимических, нефтедобывающих и нефтеперерабатывающих производств, использующих СУГ в качестве сырья и топлива, а также производства по их изготовлению и отгрузке для объектов СУГ;
- терминалы хранения СУГ и их слива-налива для транспортирования СУГ речными и морскими судами;
- контейнеры для транспортирования (перевозки) СУГ;
- специальное газовое и газоиспользующее оборудование военного назначения;
- установки, использующие энергию взрыва газовоздушных смесей и/или предназначенные для получения защитных газов.
1.4. Настоящий стандарт применяется на добровольной основе независимо от страны и/или места изготовления продукции, эксплуатации, хранения, перевозки, реализации и утилизации, выполнения работ и оказания услуг, видов или особенностей сделок и/или лиц, являющихся изготовителями, исполнителями, продавцами, приобретателями.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 8.596-2002 Государственная система обеспечения единства измерений. Метрологическое обеспечение измерительных систем. Основные положения
ГОСТ Р 15.201-2000 Система разработки и постановки продукции на производство. Продукция производственно-технического назначения. Порядок разработки и постановки продукции на производство
ГОСТ Р 52087-2003 Газы углеводородные сжиженные топливные. Технические условия
ГОСТ Р 52720-2007 Арматура трубопроводная. Термины и определения
ГОСТ Р 53865-2010 Системы газораспределительные. Термины и определения
ГОСТ Р 54961-2012 Системы газораспределительные. Сети газопотребления. Общие требования к эксплуатации. Эксплуатационная документация
ГОСТ Р 54983-2012 Системы газораспределительные. Сети газораспределения природного газа. Общие требования к эксплуатации. Эксплуатационная документация
ГОСТ 2.106-96 Единая система конструкторской документации. Текстовые документы
ГОСТ 2.114-95 Единая система конструкторской документации. Технические условия
ГОСТ 2.601-2006 Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 9.602-2005 Единая система защиты от коррозии и старения. Сооружения подземные. Общие требования к защите от коррозии
ГОСТ 15.005-86 Система разработки и постановки продукции на производство. Создание изделий единичного и мелкосерийного производства, собираемых на месте эксплуатации
ГОСТ 9238-83 Габариты приближения строений и подвижного состава железных дорог колеи 1520 (1524) мм
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 15860-84 Баллоны стальные сварные для сжиженных углеводородных газов на давление до 1,6 МПа. Технические условия
ГОСТ 18322-78 Система технического обслуживания и ремонта техники. Термины и определения
ГОСТ 20448-90 Газы углеводородные сжиженные топливные для коммунально-бытового потребления. Технические условия
ГОСТ 27578-87 Газы углеводородные сжиженные для автомобильного транспорта. Технические условия.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины, определения и сокращения
3.1. В настоящем стандарте применены термины по ГОСТ Р 53865, ГОСТ Р 54983, а также следующие термины с соответствующими определениями:
3.1.1. аварийное обслуживание объектов СУГ: Комплекс работ по локализации и/или ликвидации аварий для устранения непосредственной угрозы здоровью и жизни людей, имущества физических или юридических лиц, государственного или муниципального имущества, выполняемых аварийно-диспетчерской службой газораспределительной организации (ГРО) (аварийной службой эксплуатационной организации) на основании заявок физических или юридических лиц.
3.1.2. база хранения СУГ: Место для размещения резервуаров СУГ на ГНС и ГНП.
3.1.3. газопроводы обвязки технического устройства: Газопроводы с запорной и предохранительной арматурой, обеспечивающие функционирование технического устройства.
3.1.4. двустенный трубопровод: Трубопровод типа "труба в трубе", в котором по внутреннему трубопроводу транспортируется жидкая фаза СУГ, а межстенное пространство заполнено азотом и оборудовано системой контроля герметичности.
3.1.5. двустенный резервуар: Резервуар, состоящий из корпуса и "рубашки", внутри корпуса которого находится СУГ, а межстенное пространство заполнено азотом и оборудовано системой контроля герметичности.
3.1.6. защитное покрытие: Антикоррозионное, теплоизоляционное или искробезопасное покрытие структурных элементов объекта.
3.1.7. капитальный ремонт: Ремонт, выполняемый для восстановления работоспособности и полного или близкого к полному восстановлению ресурса отдельных структурных элементов объекта с заменой или восстановлением любых его частей, включая базовые, проведением стендовых испытаний и настройкой, включая работы по техническому обслуживанию, текущему ремонту, диагностированию, освидетельствованию.
3.1.8. консервация: Комплекс мероприятий по обеспечению определенного технической и проектной документацией срока хранения или временного бездействия структурных элементов объекта.
3.1.9. колонка (пост) наполнительная: Техническое устройство, предназначенное для обеспечения наполнения СУГ автоцистерны из резервуаров базы хранения.
3.1.10. колонка (пост) сливная: Техническое устройство, предназначенное для обеспечения слива СУГ из автоцистерны в резервуары базы хранения.
3.1.11. колонка заправочная: Техническое устройство, предназначенное для обеспечения заправки СУГ газобаллонных автомобилей из резервуаров базы хранения (складской площадки).
3.1.12. ликвидация: Комплекс мероприятий, связанных с утилизацией структурных элементов объекта.
3.1.13. нештатная ситуация: Ситуация, при которой производственный процесс или состояние технических устройств технологической системы выходит за рамки нормального функционирования и может привести к аварии.
3.1.14. неисправность: Каждое отдельное несоответствие структурного элемента объекта нормативным требованиям, выявленное в процессе эксплуатации (дефекты, повреждения, деформации, потеря устойчивости, трещины, свищи, пористость сварных швов, вмятины, отдулины, риски основного материала и т.д.).
3.1.15. недопустимая неисправность: Превышение допустимых отклонений от нормативных требований на технические устройства, при которых их эксплуатация без проведения ремонта или замены недопустима.
3.1.16. опасная концентрация СУГ: Концентрация (объемная доля СУГ) в воздухе, превышающая 20% от нижнего концентрационного предела распространения пламени (НКПР).
3.1.17. объекты, поднадзорные Ростехнадзору: ГНС, ГНП, АГЗС, ПСБ, резервуарные установки в поселениях, резервуарные и групповые баллонные установки на опасных производственных объектах.
3.1.18. объекты, не поднадзорные Ростехнадзору: Резервуарные установки жилых одноквартирных домов, групповые и индивидуальные баллонные установки коммунально-бытового назначения.
3.1.19. посторонние лица: Лица, которые не принимают участие в эксплуатации технологической системы объекта, сливо-наливных операциях СУГ, локализации и ликвидации аварий на объекте.
3.1.20. расконсервация: Комплекс мероприятий по обеспечению восстановления работоспособности структурных элементов объекта после консервации.
3.1.21. сети инженерно-технического обеспечения: Наружные и внутренние тепловые, водопроводные, канализационные и т.п. сети.
