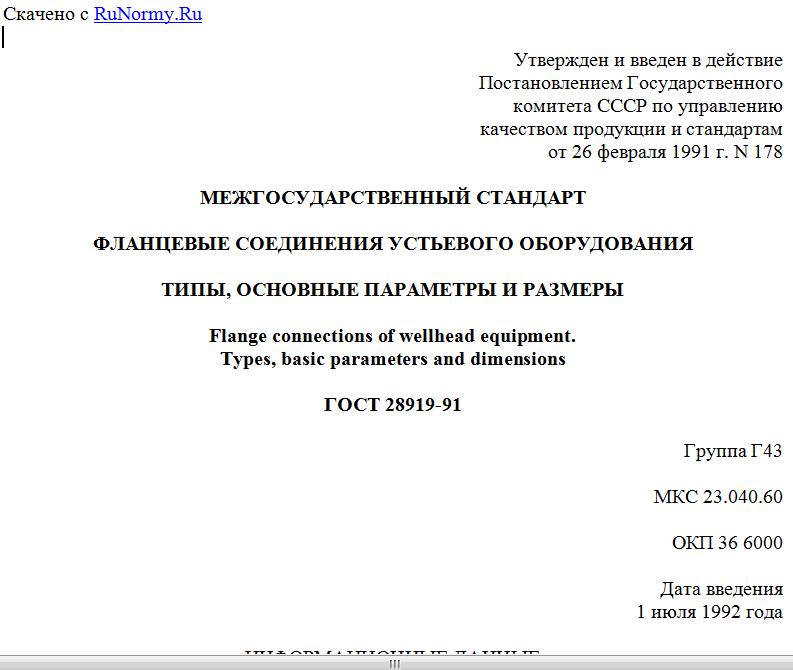

Утвержден и введен в действие
Постановлением Государственного
комитета СССР по управлению
качеством продукции и стандартам
от 26 февраля 1991 г. N 178
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ФЛАНЦЕВЫЕ СОЕДИНЕНИЯ УСТЬЕВОГО ОБОРУДОВАНИЯ
ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
Flange connections of wellhead equipment.
Types, basic parameters and dimensions
ГОСТ 28919-91
Группа Г43
МКС 23.040.60
ОКП 36 6000
Дата введения
1 июля 1992 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством тяжелого машиностроения СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 26.02.91 N 178
3. ВВЕДЕН ВПЕРВЫЕ
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка Номер пункта, приложения
ГОСТ 9.301-86 Приложение 1
ГОСТ 380-2005 Приложение 1
ГОСТ 1050-88 Приложения 1, 2
ГОСТ 1759.0-87 <*> Приложения 1, 2
ГОСТ 1759.5-87 <**> Приложение 1
ГОСТ 5632-72 Приложение 1
ГОСТ 9150-2002 Приложение 1
ГОСТ 15150-69 Приложение 1
ГОСТ 16093-2004 Приложение 1
ГОСТ 19256-73 1.4
ГОСТ 19258-73 1.4
ГОСТ 22032-76 1.4
ГОСТ 22034-76 1.4
ГОСТ 22042-76 1.4
ГОСТ 24705-2004 Приложение 1
ГОСТ 27148-86 Приложение 1
<*> Утратил силу на территории Российской Федерации в части маркировки с 01.01.2008, действуют ГОСТ Р 52627-2006, ГОСТ Р 52628-2006. <**> Утратил силу на территории Российской Федерации с 01.01.2008. Действует ГОСТ Р 52628-2006.
5. Ограничение срока действия снято по протоколу N 7-95 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-95)
6. ПЕРЕИЗДАНИЕ. Январь 2005 г.
Настоящий стандарт распространяется на фланцевые соединения со стальными кольцевыми прокладками восьмиугольного сечения, предназначенные для соединения составных частей устьевого нефтепромыслового оборудования на рабочее давление от 14 до 140 МПа и номинальным диаметром от 50 до 680 мм, а также на фланцы, прокладки, шпильки и гайки фланцевых соединений.
Требования стандарта являются обязательными, кроме требований пп. 1.1, 1.4 в части показателя "Длина шпильки", пп. 1.3, 1.6 в части показателя "Масса, кг", которые являются рекомендуемыми.
1. ТИПЫ, ПАРАМЕТРЫ И РАЗМЕРЫ
1.1. Устанавливаются два типа фланцевых соединений:
1 - с зазором между торцами фланцев;
2 - без зазора между торцами фланцев.
Для каждого типа фланцевого соединения предусматривается по два варианта соединения: фланец с фланцем и фланец с корпусом (т.е. соединение фланца с фланцем, совмещенным с корпусом).
Типы, варианты и основные параметры фланцевых соединений должны соответствовать указанным на черт. 1 и в табл. 1.
Типы фланцевых соединений
Черт. 1
Таблица 1
Номинальный диаметр DN, мм Тип фланцевого соединения
1 2
Рабочее давление Pр, МПа Зазор между фланцами, <*>, мм Рабочее давление Pр, МПа
14 21 35 14 21 35 70 105 140
50 x x x 5 - - - x x x
65 x x x 5 - - - x x x
80 x x x 5 - - - x x x
100 x x x 5 - - - x x x
180 x x - 5 - - - x x x
- - x 3
230 x x - 5 - - - x x x
- - x 4
280 x x - 5 - - - x x x
- - x 4
350 x x - 5 - - x x x x
425 x - - 5 - - x x - -
- x 4
480 - - - - - - x x x -
540 x - - 5 - - x x - -
- x - 3
680 - - - - x x - - - -
--------------------------------
<*> Размер для справок.
Примечание. Знак "x" обозначает, что предусмотрено данное сочетание параметров.
1.2. Стандарт предусматривает два исполнения фланцев:
1 - для фланцевых соединений типа 1 (черт. 2);
2 - для фланцевых соединений типа 2 (черт. 3).
Исполнение 1
. Для фланца 65 x 14 ф - .
Вариант исполнения торца
Второй вариант исполнения торца
Черт. 2
Исполнение 2
--------------------------------
<*> f1max = f; f1min = 3 мм. Допускается для фланцев, совмещенных с корпусом, f1 = 0.
<**> Для фланцев с наружным диаметром не более 315 мм допуск параллельности - 0,2/100.
Черт. 3
Параметры фланцев должны соответствовать указанным в табл. 2 и 3.
Таблица 2
Параметры фланцев исполнения 1 (по черт. 2)
Размеры, мм
Обозначение
