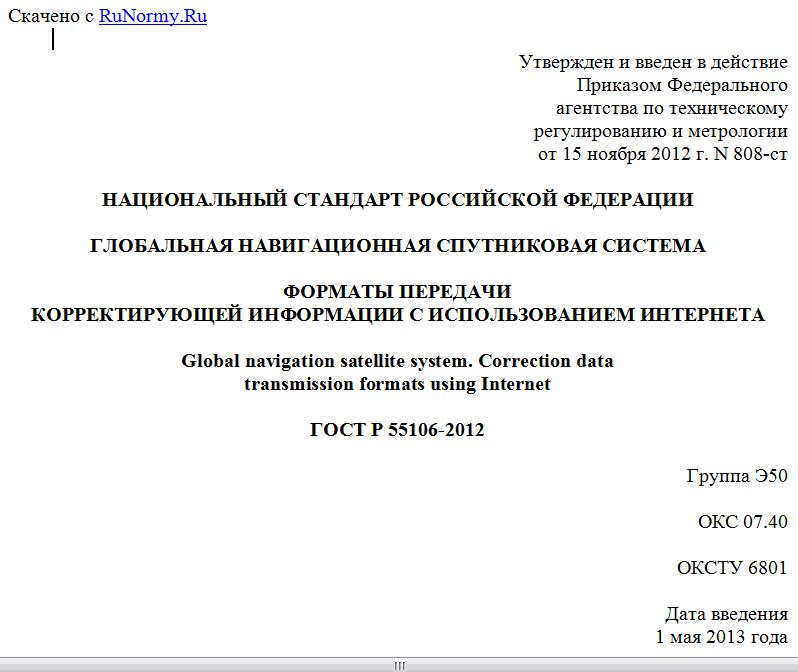

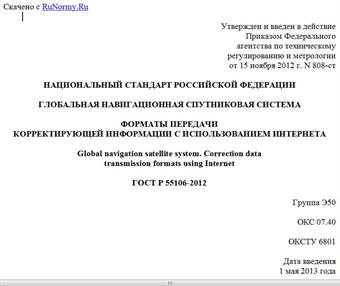

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 15 ноября 2012 г. N 808-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГЛОБАЛЬНАЯ НАВИГАЦИОННАЯ СПУТНИКОВАЯ СИСТЕМА
ФОРМАТЫ ПЕРЕДАЧИ
КОРРЕКТИРУЮЩЕЙ ИНФОРМАЦИИ С ИСПОЛЬЗОВАНИЕМ ИНТЕРНЕТА
Global navigation satellite system. Correction data
transmission formats using Internet
ГОСТ Р 55106-2012
Группа Э50
ОКС 07.40
ОКСТУ 6801
Дата введения
1 мая 2013 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Открытым акционерным обществом "Российская корпорация ракетно-космического приборостроения и информационных систем".
2. Внесен Техническим комитетом по стандартизации ТК 363 "Радионавигация".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 15 ноября 2012 г. N 808-ст.
4. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на форматы передачи корректирующей информации с использованием Интернета.
Настоящий стандарт устанавливает требования к составу и форматам передачи корректирующей информации широкозонных функциональных дополнений при помощи Интернета.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 52865-2009 Глобальная навигационная спутниковая система. Параметры радионавигационного поля. Технические требования и методы испытаний
ГОСТ Р 52928-2010 Система спутниковая навигационная глобальная. Термины и определения
ГОСТ Р 53610-2009 Глобальная навигационная спутниковая система. Форматы передачи корректирующей информации. Технические требования
Примечание. При использовании настоящего стандарта целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ Р 52928, а также следующие термины с соответствующими определениями:
3.1. Навигационный сигнал: радиосигнал, излучаемый навигационным космическим аппаратом глобальной навигационной спутниковой системы (ГНСС), несущий информацию о показаниях его часов, навигационное сообщение и предназначенный для потребителей ГНСС.
3.2. Навигационная аппаратура потребителя ГНСС: аппаратура, предназначенная для измерения параметров навигационных сигналов ГНСС и выделения навигационных сообщений с целью определения пространственных координат, составляющих вектора скорости движения, поправки показаний часов потребителя ГНСС и скорости изменения этой поправки.
3.3. Satellite based augmentation system; SBAS: система функционального дополнения с широкой зоной действия, в которой пользователь принимает дополнительную информацию от передатчика, установленного на геостационарном спутнике.
3.4. Система дифференциальной коррекции и мониторинга; СДКМ: российское функциональное дополнение SBAS системы ГЛОНАСС.
3.5. Signal in space through the internet; SISNET: технология передачи корректирующей информации SBAS (СДКМ) при помощи Интернета.
4. Обозначения и сокращения
В настоящем стандарте применены следующие обозначения и сокращения:
ГНСС - глобальная навигационная спутниковая система;
КП - клиентская программа пользователя навигационной корректирующей информации (далее - клиентская программа);
СД - сервер данных SISNET;
СПКИИ - система передачи корректирующей информации при помощи Интернета;
GPRS - пакетная радиосвязь по технологии GSM;
GPS - глобальная навигационная спутниковая система Соединенных Штатов Америки;
GSM - цифровой стандарт для мобильной сотовой связи.
5. Технология передачи корректирующей информации
при помощи Интернета
5.1. Назначение технологии передачи SISNET
Технология передачи SISNET предназначена для распространения корректирующей информации от широкозонной дифференциальной системы СДКМ, являющейся функциональным дополнением системы ГЛОНАСС при помощи Интернета, что дает возможность потребителям использовать корректирующую информацию СДКМ в условиях, когда прием данных от геостационарного спутника СДКМ затруднен (например, в городских условиях или при нахождении потребителя в высоких широтах). Использование технологии передачи SISNET существенно расширяет область применения корректирующей информации СДКМ.
При реализации технологии SISNET скорость передачи данных должна быть не менее 1 Кбит/с. Такая скорость обеспечивается мобильным Интернетом GSM.
5.2. Архитектура системы передачи корректирующей информации при помощи Интернета
5.2.1. Система передачи корректирующей информации при помощи Интернета осуществляет реализацию технологии SISNET. СПКИИ использует архитектуру клиент-сервер.
5.2.2. Основу СПКИИ составляет сервер данных SISNET (СД), который осуществляет взаимодействие с удаленными пользователями, в том числе распространение корректирующей информации СДКМ удаленным пользователям. Передача данных в Интернет происходит по протоколу TCP/IP.
5.2.3. Для приема корректирующей информации СДКМ при помощи Интернета пользователи должны иметь в составе своего навигационного обеспечения клиентскую программу для связи с сервером данных SISNET. Клиентская программа также осуществляет авторизацию пользователей и формирование запросов серверу данных SISNET.
5.2.4. СПКИИ не гарантирует передачу корректирующей информации пользователем, поскольку возможны потери в данных, особенно при использовании беспроводных каналов Интернета GSM или GPRS.
6. Структура данных SISNET
6.1. Структура передаваемых данных по технологии SISNET представляет собой последовательность сообщений вида:
Имя сообщения , Поле 1 , Поле 2 , ... , Поле N <LF> или <CR> <LF>
Каждое сообщение - это текстовая строка, начинающаяся с "имени сообщения", далее следуют поля сообщения, разделяемые запятыми. И завершает каждое сообщение символ <LF> "конец строки" (0D hex) или символы "возврат каретки" и "конец строки" <CR> <LF> (0A 0D hex).
6.2. Сообщения SISNET в соответствии с используемой архитектурой клиент-сервер могут посылаться как пользователем системы СДКМ (клиентской программой), так и сервером навигационных данных. В зависимости от направления передачи данных все сообщения разделены на два типа:
- посылаемые пользователем серверу данных - сообщения типа "K",
- посылаемые сервером данных пользователю - сообщения типа "C".
Сообщения типа "C", посылаемые сервером данных пользователю, также можно разделить на два типа:
- посылаемые сервером пользователю в ответ на ранее посланный запрос - сообщения типа "O",
- посылаемые сервером пользователю при наступлении некоторого события - сообщения типа "P".
6.3. При формировании имен сообщений SISNET применяется следующее правило:
- имена сообщений типа "K" начинаются с буквы,
- имена сообщений типа "O" начинаются с символа '*', далее следует имя сообщения, на которое посылается ответ,
- имена сообщений типа "P" начинаются с символа '*'.
6.4. При передаче данных по технологии SISNET используются следующие сообщения.
6.4.1. Сообщения типа "K" (посылаются пользователем серверу данных):
- AUTH - запрос об авторизации;
- MSG - запрос на получение текущего сообщения СДКМ;
- GETMSG - запрос на получение конкретного сообщения СДКМ;
- START - запрос на непрерывное получение текущих сообщений СДКМ;
- STOP - запрос на завершение получения текущих сообщений СДКМ;
- EPHEM - запрос на получение информации об эфемеридах спутника ГНСС;
- GPS_IONO - запрос на получение информации о параметрах ионосферной модели Клобучара, передаваемой системой GPS.
6.4.2. Сообщения типа "O" (посылаются сервером пользователю в ответ на ранее посланный запрос):
- *AUTH - ответ об успешной авторизации пользователя;
- *MSG - ответ, содержащий текущее сообщение СДКМ;
- *GETMSG - ответ на посланный запрос GETMSG, содержащий соответствующее сообщение СДКМ;
