Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 27 ноября 2012 г. N 1236-ст

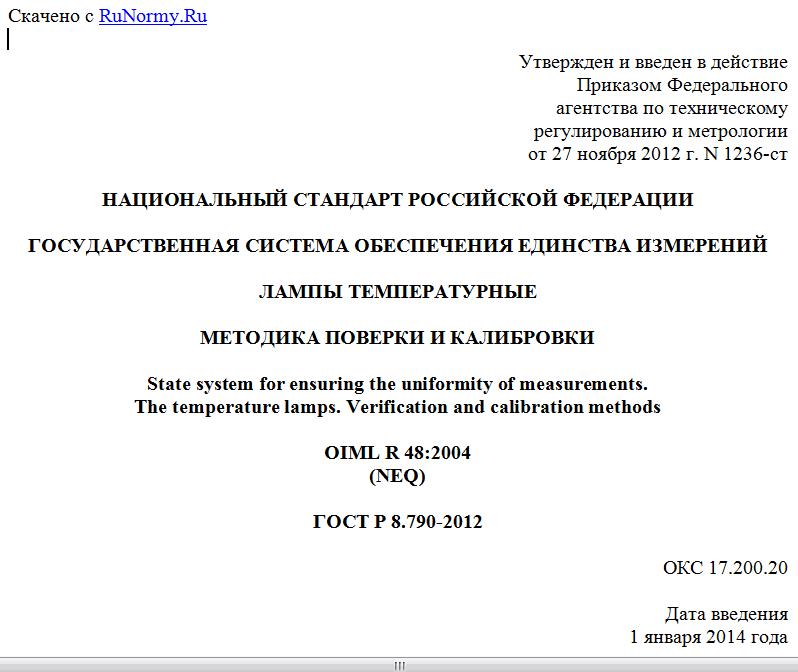

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
ЛАМПЫ ТЕМПЕРАТУРНЫЕ
МЕТОДИКА ПОВЕРКИ И КАЛИБРОВКИ
State system for ensuring the uniformity of measurements.
The temperature lamps. Verification and calibration methods
OIML R 48:2004
(NEQ)
ГОСТ Р 8.790-2012
ОКС 17.200.20
Дата введения
1 января 2014 года
Предисловие
1. Разработан Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева").
2. Внесен Управлением метрологии Федерального агентства по техническому регулированию и метрологии, ПК 206.6.
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 27 ноября 2012 г. N 1236-ст.
4. Настоящий стандарт разработан с учетом основных нормативных положений международной рекомендации МОЗМ Р 48:2004 "Температурные лампы с вольфрамовой лентой для градуировки радиационных пирометров" (OIML R 48:2004 "Tungsten ribbon lamps for the calibration of radiation thermometers").
5. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
Настоящий стандарт распространяется на эталонные температурные лампы 1-го и 2-го разрядов (далее - лампы), представляющие собой лампы накаливания с телом накала в виде плоской вольфрамовой ленты (далее - ленты), и устанавливает требования к их первичной и периодической поверкам и калибровке. Посредством оптического теплового излучения лампы воспроизводят яркостную и/или цветовую температуру в видимой и инфракрасной областях спектра в пределах диапазона длин волн от 0,45 до 2,2 мкм. Лампы предназначены для поверки и калибровки, а также для технологических работ при производстве, ремонте и наладке эталонных и рабочих пирометров в диапазоне температуры от 800 °C до 2800 °C.
Методика калибровки ламп разработана в соответствии с рекомендациями [1], требованиями ГОСТ ИСО/МЭК 17025 и [2].
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 51652-2000 Спирт этиловый ректификованный из пищевого сырья. Технические условия
ГОСТ Р 54500.3-2011/Руководство ИСО/МЭК 98-3:2008 Неопределенность измерения. Часть 3. Руководство по выражению неопределенности измерения
ГОСТ 8.558-2009 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений температуры
ГОСТ 9411-91 Стекло оптическое цветное. Технические условия
ГОСТ 14008-82 Лампы температурные образцовые. Типы и основные параметры. Общие технические требования
ГОСТ ИСО/МЭК 17025-2009 Общие требования к компетентности испытательных и калибровочных лабораторий
ГОСТ IEC 60519-1-2011 Безопасность электротермического оборудования. Часть 1. Общие требования.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями.
3.1. Время выхода лампы на рабочий режим: минимальное время от момента подачи электропитания на лампу до достижения состояния термического равновесия, выражающегося в стабилизации температуры излучающей ленты лампы.
3.2. Градуировочная характеристика лампы по яркостной [цветовой] температуре: зависимость, связывающая значения яркостной [цветовой] температуры лампы и силы тока в ее цепи.
3.3. Крутизна градуировочной характеристики: отношение малого изменения силы тока в цепи лампы к соответственному изменению температуры лампы.
3.4. Лампа сравнения: температурная лампа, градуированная путем сравнения с эталонной лампой непосредственно перед измерениями испытуемой лампы (или группы ламп) и в качестве временной меры хранения температурной шкалы, применяемая для сравнения с испытуемой лампой.
3.5. Неоднородность температурного поля лампы: различие значений температуры по поверхности ленты лампы на площадке визирования.
Примечание. Неоднородность выражается размахом значений температуры, полученных в результате измерений при визировании вдоль и поперек ленты на рабочем участке лампы по отношению к положению, определенному индексом высоты ленты и серединой ширины ленты, при смещении площадки визирования в заданных пределах.
3.6. Нестабильность градуировочной характеристики: изменение градуировочной характеристики лампы после ее эксплуатации при максимальной температуре рабочего диапазона в течение более 25 ч.
Примечание. Нестабильность выражается температурным эквивалентом изменения силы тока в цепи лампы, приведенным к 1 ч работы при максимальной температуре.
3.7. Спектрокомпаратор: фотоэлектрический компаратор яркостей, обеспечивающий одновременную (или поочередную) установку ламп с ленточным телом накала, пространственную юстировку, измерение силы тока в цепи ламп, имеющий оптическую систему для выделения излучения с заданного участка тела накала в заданном узком участке спектра, проецирования этого излучения на фотоэлектрический приемник и схему измерения сигнала, пропорционального спектральной яркости излучения ленты.
3.8. Температурный коэффициент лампы: безразмерная величина, численно равная изменению яркостной [цветовой] температуры лампы [в градусах Цельсия (°C)] при изменении температуры окружающей среды на 1 °C и неизменном значении силы тока в цепи лампы.
3.9. Температурный эквивалент изменения силы тока в цепи лампы: изменение значения яркостной [цветовой] температуры лампы [в градусах Цельсия (°C)], вызванное данным изменением силы тока в ее цепи.
4. Операции поверки и калибровки
4.1. При проведении поверки и калибровки ламп выполняют операции, указанные в таблице 1.
Таблица 1
Операции при поверке ламп
Наименование операции Подраздел настоящего стандарта Обязательность проведения операции
при поверке при калибровке
первичной периодической
Внешний осмотр 8.1 Да Да Да
Опробование 8.2 Да Да Да
Определение неравномерности температурного поля участка ленты лампы 8.3 Да Нет По требованию
Определение времени выхода лампы на рабочий режим 8.4 Да Нет По требованию
Определение температурного коэффициента лампы 8.5 Да Нет По требованию
Определение градуировочной характеристики лампы по яркостной температуре при длине волны (0,655 +/- 0,01) мкм 8.6 Определяют в зависимости от назначения лампы; в случае калибровки - по требованию потребителя
Определение градуировочной характеристики лампы по яркостной температуре при длине волны, отличной от (0,655 +/- 0,01) мкм 8.7
Определение градуировочной характеристики лампы по цветовой температуре в видимой области спектра 8.8
Определение градуировочной характеристики лампы по цветовой температуре в инфракрасной области спектра 8.9
Определение нестабильности градуировочной характеристики лампы 8.10 Да Да Да
4.2. Лампы градуируют по зависимости силы тока от яркостной и/или цветовой температуры.
4.3. Эталонные лампы 2-го разряда, градуируемые по яркостной температуре при эффективной длине волны 0,655 мкм и предназначенные для поверки визуальных оптических пирометров и фотоэлектрических монохроматических пирометров с рабочим интервалом длин волн от 0,6 до 0,7 мкм, градуируют в комплекте со стеклом марки ПС-5 по ГОСТ 9411 толщиной 5 мм и с линзой.
Линза должна удовлетворять следующим требованиям:
- телесный угол, в котором работает линза, должен быть не меньше телесного угла, в котором работает объектив пирометра при градуировке и при эксплуатации лампы;
- увеличенное линзой изображение ленты температурной лампы должно перекрывать рабочий участок нити пирометрической лампочки эталонного пирометра при поверке лампы и рабочий участок нити пирометрической лампочки пирометра, испытуемого с помощью лампы; изображение ленты лампы, формируемое линзой, может быть мнимым и действительным.
4.4. Лампы, градуируемые по яркостной температуре при длине волны 1,0 мкм, предназначенные для поверки пирометров с эффективной длиной волны, близкой
