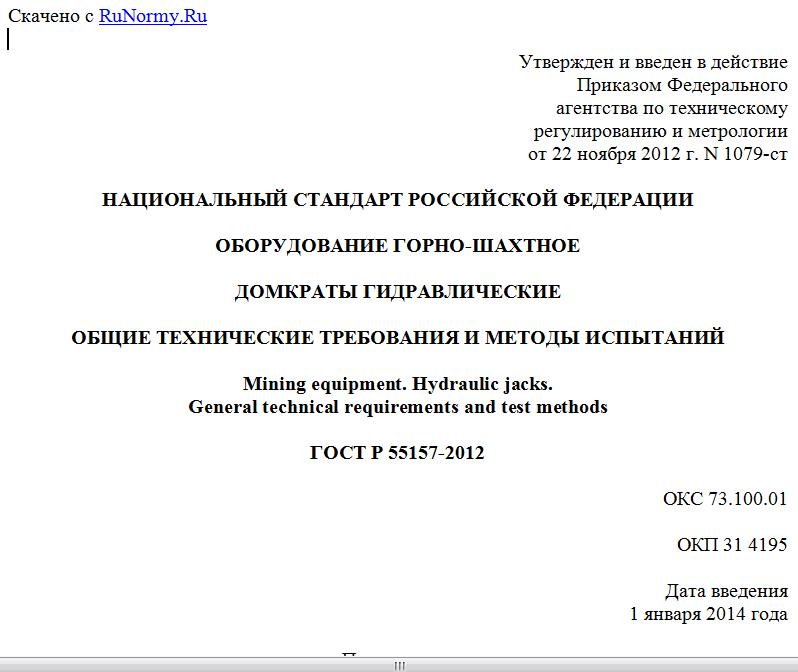

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 ноября 2012 г. N 1079-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ОБОРУДОВАНИЕ ГОРНО-ШАХТНОЕ
ДОМКРАТЫ ГИДРАВЛИЧЕСКИЕ
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И МЕТОДЫ ИСПЫТАНИЙ
Mining equipment. Hydraulic jacks.
General technical requirements and test methods
ГОСТ Р 55157-2012
ОКС 73.100.01
ОКП 31 4195
Дата введения
1 января 2014 года
Предисловие
1. Разработан Федеральным государственным унитарным предприятием "Национальный научный центр горного производства - Институт горного дела им. А.А. Скочинского".
2. Внесен Техническим комитетом по стандартизации ТК 269 "Горное дело".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2012 г. N 1079-ст.
4. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
Настоящий стандарт распространяется на гидравлические домкраты (далее - гидродомкраты) горных машин и горно-шахтного оборудования, осуществляющие перемещение, регулирование положения или фиксацию машины или ее составных частей, работающие в подземных условиях без ограничений по горно-геологическим условиям и параметрам окружающей среды при номинальном давлении рабочей жидкости в гидросистеме до 40 МПа.
Стандарт устанавливает единые технические требования к гидродомкратам и методы контроля показателей при проведении испытаний.
Стандарт не распространяется на гидравлические опоры шахтной крепи, моментные гидродомкраты и гидроцилиндры систем управления с автоматическим регулированием.
Стандарт пригоден для целей технического регулирования.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 15.201-2000 Система разработки и постановки продукции на производство. Продукция производственно-технического назначения. Порядок разработки и постановки продукции на производство
ГОСТ Р 52543-2006 (ЕН 982:1996) Гидроприводы объемные. Требования безопасности
ГОСТ 12.2.003-91 Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности
ГОСТ 15.309-98 Система разработки и постановки продукции на производство. Испытание и приемка выпускаемой продукции. Основные положения
ГОСТ 2789-73 Шероховатость поверхности. Параметры и характеристики
ГОСТ 9500-84 Динамометры образцовые переносные. Общие технические требования
ГОСТ 13837-79 Динамометры общего назначения. Технические условия
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 16514-96 Гидроприводы объемные. Гидроцилиндры. Общие технические требования
ГОСТ 17108-86 Гидропривод объемный и смазочные системы. Методы измерения параметров
ГОСТ 17216-2001 Чистота промышленная. Классы чистоты жидкостей
ГОСТ 18464-96 Гидроприводы объемные. Гидроцилиндры. Правила приемки и методы испытаний
ГОСТ 24811-81 Грязесъемники резиновые для штоков. Типы, основные параметры и размеры
ГОСТ 31177-2003 (ЕН 982:1996) Безопасность оборудования. Требования безопасности к гидравлическим и пневматическим системам и их компонентам. Гидравлика
ГОСТ 31561-2012 Крепи механизированные для лав. Основные параметры. Общие технические требования. Методы испытаний.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по технологическому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором есть ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины, определения, сокращения
В стандарте применены следующие термины с соответствующими определениями:
3.1. Гидродомкрат; силовой гидроцилиндр: объемный гидродвигатель, преобразующий энергию давления рабочей жидкости в механическую энергию ограниченного прямолинейного поступательного или возвратно-поступательного движения выходного звена (штока или плунжера) относительно корпуса гидродомкрата.
3.2. Моментный гидродомкрат; гидроцилиндр: объемный гидродвигатель, преобразующий энергию давления рабочей жидкости в механическую энергию ограниченного поворотного (углового) или возвратно-поворотного движения выходного звена (вала) относительно корпуса гидродомкрата на угол, меньший 360°.
3.3. Выдвижная гильза; гильза: пустотелый шток телескопического гидродомкрата, в котором установлен поршень со штоком следующей ступени раздвижности.
3.4. Максимальное рабочее давление: наибольшее давление, при котором возможна стабильная эксплуатация гидродомкрата в течение определенного промежутка времени без остаточных деформаций и ухудшения функционирования.
3.5. Пробное давление: испытательное давление для проверки прочности и качества сборки изделия, не превышающее значения максимального рабочего давления.
Примечание. Гидросистема - совокупность взаимосвязанных гидроустройств для передачи и распределения энергии жидкости.
3.6. В стандарте использованы следующие сокращения и обозначения:
КД - конструкторская документация;
КПД - коэффициент полезного действия;
ПМ - программа и методика испытаний;
РЖ - рабочая жидкость;
ТД - техническая документация;
ТЗ - техническое задание;
ТУ - технические условия;
ЭД - эксплуатационная документация;
D - внутренний диаметр цилиндра, мм;
d - диаметр штока, мм;
pном - номинальное давление рабочей жидкости в рабочей полости гидродомкрата, МПа;
pсл - давление в сливной полости гидродомкрата, МПа;
- гидромеханический КПД гидродомкрата при прямом ходе.
4. Основные параметры
4.1. Основные параметры гидродомкрата: внутренний диаметр цилиндра, номинальное давление РЖ, максимальное давление РЖ, диаметр штока, ход гидродомкрата, номинальное усилие при прямом и обратном ходе (без учета потерь), КПД гидродомкрата, масса гидродомкрата (без РЖ), тип РЖ.
4.2. Значения таких параметров как: внутренний диаметр цилиндра, диаметр штока, номинальное и максимальное давление РЖ, ход, масса, тип РЖ должны быть указаны в эксплуатационной документации.
5. Общие технические требования
5.1. Требования к конструкции и изготовлению
5.1.1. Гидродомкраты должны быть изготовлены в соответствии с требованиями настоящего стандарта, ГОСТ 15150, ГОСТ 16514, ТУ на гидродомкраты или горную машину, в состав которой они входят, по конструкторской документации, утвержденной в установленном порядке.
5.1.2. Гидродомкраты должны соответствовать назначению, указанному в разделе 1.
5.1.3. Климатическое исполнение гидродомкратов, являющихся комплектующими или запасными частями машины, должно соответствовать предъявляемым к машине требованиям по стойкости к внешним воздействиям.
Гидродомкраты, не входящие в состав конкретной машины, следует изготавливать в климатическом исполнении У5 ГОСТ 15150, если иное не оговорено в ТУ, ТЗ или контракте.
5.1.4. Гидродомкраты должны быть герметичными при давлении РЖ в пределах интервала 0 - 1,25pном.
Просачивание РЖ через уплотнения, запотевание сварных швов и внутренние утечки (перетоки) не допускаются.
5.1.5. Максимальное давление должно находиться в диапазоне от pном до 1,25pном.
5.1.6. Гидродомкраты должны выдерживать пробное статическое давление не менее 1,5pном.
5.1.7. Перемещение поршня (плунжера) при номинальном давлении РЖ в рабочей полости гидродомкрата должно быть плавным на всей длине перемещения.
5.1.8. Скорость гидродомкрата, устанавливаемого на машине, должна соответствовать скоростным параметрам машины, указанным в ТУ или контракте.
5.1.9. Рабочие трущиеся поверхности штоков, плунжеров, цилиндров, гнезд для присоединения рукавов, ниппелей или другой арматуры должны иметь износостойкое антикоррозионное покрытие.
5.1.10. Параметры шероховатости по ГОСТ 2789 рабочих уплотняемых поверхностей штоков, плунжеров, цилиндров, гильз следует устанавливать в соответствии с требованиями стандартов или ТД на уплотнители подвижных соединений.
5.1.11. Гидродомкраты должны иметь грязесъемники по ГОСТ 24811 для защиты уплотняемых полостей от грязи.
5.1.12. В гидродомкратах должны быть предусмотрены направляющие кольца из износостойких полимерных материалов с малым коэффициентом трения.
5.1.13. Удельный объем выносимой РЖ через уплотнитель штока или плунжера с площади 1 м2 уплотняемой поверхности при номинальном давлении, скорости
