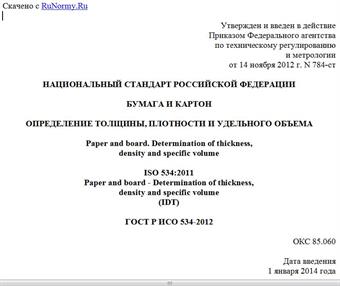

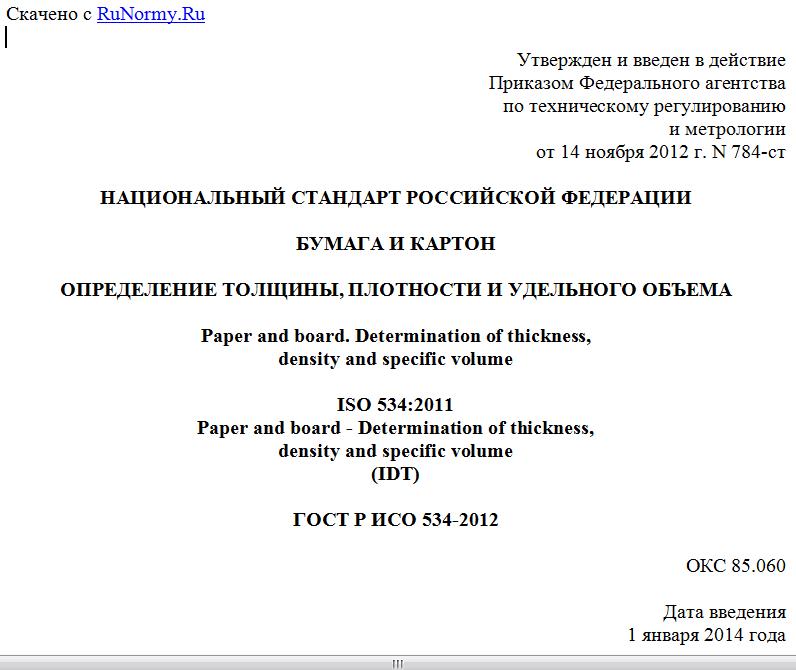

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 14 ноября 2012 г. N 784-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
БУМАГА И КАРТОН
ОПРЕДЕЛЕНИЕ ТОЛЩИНЫ, ПЛОТНОСТИ И УДЕЛЬНОГО ОБЪЕМА
Paper and board. Determination of thickness,
density and specific volume
ISO 534:2011
Paper and board - Determination of thickness,
density and specific volume
(IDT)
ГОСТ Р ИСО 534-2012
ОКС 85.060
Дата введения
1 января 2014 года
Предисловие
1. Подготовлен Открытым акционерным обществом "Всероссийский научно-исследовательский институт целлюлозно-бумажной промышленности" (ОАО "ВНИИБ") на основе собственного аутентичного перевода на русский язык указанного в пункте 4 стандарта.
2. Внесен Техническим комитетом по стандартизации ТК 177 "Целлюлоза, бумага, картон и материалы промышленно-технические разного назначения".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 14 ноября 2012 г. N 784-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 534:2011 "Бумага и картон. Определение толщины, плотности и удельного объема" (ISO 534:2011 "Paper and board - Determination of thickness, density and specific volume").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации и межгосударственные стандарты, сведения о которых приведены в дополнительном Приложении ДА.
5. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт распространяется на бумагу и картон и устанавливает метод определения толщины продукции по измеренным значениям толщины отдельных листов бумаги или картона (способ a) или значениям средней толщины листов бумаги, сложенных в стопу (способ b).
Примечание. Способы измерения толщины a и b, как правило, дают различные результаты. Эти способы не применяют в отношении тонкой бумаги и изделий из нее, для которых используют метод, установленный в стандарте [3].
В настоящем стандарте на основе указанного выше метода проводят определение плотности и удельного объема, вычисленных из значений толщины отдельных листов бумаги или картона, или средней толщины листов бумаги, сложенных в стопу.
Примечание. Информация для пользователя стандартом: в международной практике для вычисленных указанных показателей употребляют также термины "кажущаяся плотность" и "кажущийся удельный объем".
Стандарт не распространяется на гофрированный картон, а также в части определения средней толщины листов, сложенных в стопу (способ b), - на любой картон <*>.
--------------------------------
<*> Определение термина "картон" - см. стандарт [1], пункт 3.2.28.
2. НОРМАТИВНЫЕ ССЫЛКИ
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты <*>:
ИСО 186 Бумага и картон. Отбор проб для определения среднего качества (ISO 186, Paper and board - Sampling to determine average quality)
ИСО 187 Бумага, картон и целлюлоза. Стандартная атмосфера для кондиционирования и испытания и методика контроля за атмосферой и условиями кондиционирования образцов (ISO 187, Paper, board and pulps - Standard atmosphere for conditioning and testing and procedure for monitoring the atmosphere and conditioning of samples)
ИСО 536 Бумага и картон. Определение массы 1 м2 (ISO 536, Paper and board - Determination of grammage)
--------------------------------
<*> Для датированных ссылок используют только указанное издание стандарта. В случае недатированных ссылок - последнее издание стандарта, включая все изменения и поправки.
3. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Толщина отдельного листа (single sheet thickness): расстояние между двумя плоскими поверхностями листа бумаги или картона, измеренное при заданной статической нагрузке на поверхность листа в условиях, установленных в настоящем стандарте.
3.2. Средняя толщина листов, сложенных в стопу (bulking thickness): толщина стопы листов бумаги, измеренная при заданной статической нагрузке на стопу в условиях, установленных в настоящем стандарте, деленная на количество листов в стопе (далее - средняя толщина листов).
3.3. Плотность, вычисленная по значению толщины отдельного листа (apparent sheet density): отношение массы бумаги или картона площадью 1 м2 к толщине отдельного листа, выражаемое в граммах на кубический сантиметр.
3.4. Плотность, вычисленная по значению средней толщины листов (apparent bulk density): отношение массы бумаги площадью 1 м2 к средней толщине листов, выражаемое в граммах на кубический сантиметр.
3.5. Удельный объем, вычисленный по значению толщины отдельного листа (apparent specific sheet volume): отношение толщины отдельного листа бумаги или картона к массе 1 м2, выражаемое в кубических сантиметрах на грамм.
3.6. Удельный объем, вычисленный по значению средней толщины листов (apparent specific bulk volume): отношение средней толщины бумаги к массе 1 м2, выражаемое в кубических сантиметрах на грамм.
4. СУЩНОСТЬ МЕТОДА
Сущность метода настоящего стандарта заключается в измерении с помощью микрометра высокой точности при определенном давлении на поверхность бумаги или картона толщины отдельных образцов бумаги или картона или толщины стопы, состоящей из нескольких образцов бумаги, и вычислении по полученным значениям толщины и массы 1 м2 продукции, плотности и удельного объема.
5. АППАРАТУРА
5.1. Микрометр со статической нагрузкой с двумя круглыми гладкими рабочими пластинами, между которыми помещают испытуемый образец бумаги или картона, отвечающий следующим требованиям:
- давление, оказываемое на испытуемый образец при измерении толщины, должно быть (100 +/- 10) кПа;
- пластины должны быть параллельными друг другу; одна из них - опорная должна быть закреплена неподвижно, а другая - перемещаться в направлении, перпендикулярном к плоскости неподвижной (опорной) пластины;
- одна из пластин должна быть диаметром (16,0 +/- 0,5) мм, а вторая пластина - размером, обеспечивающим полный контакт со всей площадью противоположной пластины при установке измерительной шкалы микрометра на нулевую отметку. Площадь контакта измерительных поверхностей в этом случае равна 200 мм2.
Проверка работы микрометра и его калибровка изложены в Приложении A. Микрометр во все время измерения толщины должен поддерживать давление между пластинами (100 +/- 10) кПа.
Метрологические характеристики микрометра должны соответствовать значениям, указанным в таблице 1.
Таблица 1
Требования к метрологическим характеристикам микрометра
Метрологическая характеристика микрометра Допустимое значение характеристики <a>
Погрешность измерения +/- 2,5 мкм или +/- 0,5% показания прибора
Погрешность отклонения от параллельности пластин 5 мкм или 1%
Сходимость результатов испытания (среднее квадратичное отклонение) 1,2 мкм или 0,5%
<a> Максимальное допустимое значение характеристики микрометра является наибольшим из двух значений.
5.2. Эталоны толщины продукции, соответствующие 10%, 30%, 50%, 70% и 90% верхнего предела шкалы микрометра и измеренные с точностью до 0,3 мкм.
6. ОТБОР ПРОБ
Отбор проб проводят по ИСО 186, если целью испытания является определение среднего качества продукции в партии. Если испытание проводят для других целей, то необходимо, чтобы отобранные образцы были представительными для оценки качества всей испытуемой продукции.
7. КОНДИЦИОНИРОВАНИЕ
Кондиционирование образцов проводят в соответствии с ИСО 187.
8. ПОДГОТОВКА ОБРАЗЦОВ К ИСПЫТАНИЮ
8.1. Подготовку образцов к испытанию проводят в той же стандартной атмосфере, в которой проводят их кондиционирование. Образцы должны быть без загрязнений, а также складок, морщин и других повреждений, которые могли бы повлиять на результаты измерений.
8.2. Подготовка отдельных образцов бумаги и картона к испытанию
Подготавливают 20 отдельных испытуемых образцов продукции следующим образом.
Из каждых отобранных по разделу 6 десяти листов пробы бумаги или картона вырезают по два испытуемых образца размером не менее (60 x 60) мм. Размеры испытуемых образцов не должны быть слишком большими, чтобы масса той части испытуемого образца, которая выходит за пределы нижней пластины микрометра,
Для просмотра документа целиком скачайте его >>>
