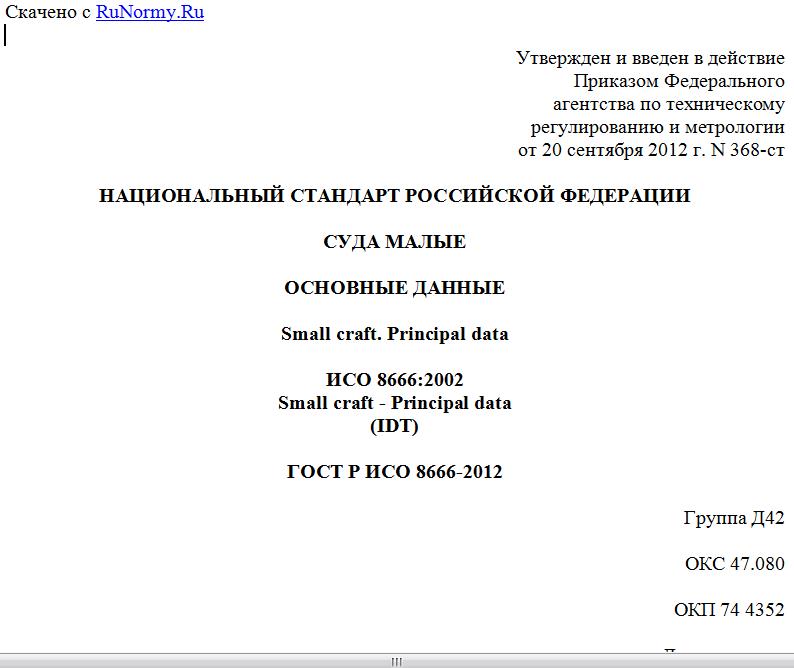

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СУДА МАЛЫЕ
ОСНОВНЫЕ ДАННЫЕ
Small craft. Principal data
ИСО 8666:2002
Small craft - Principal data
(IDT)
ГОСТ Р ИСО 8666-2012
Группа Д42
ОКС 47.080
ОКП 74 4352
Дата введения
1 января 2013 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Научно-исследовательским институтом по стандартизации и сертификации "Лот" ФГУП "ЦНИИ им. акад. А.Н. Крылова" на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 5 "Судостроение".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 20 сентября 2012 г. N 368-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 8666:2002 "Суда малые. Основные данные" (ISO 8666:2002 "Small craft - Principal data").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном Приложении ДА.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт обеспечивает единство определений основных размерений и сопутствующих сведений, спецификаций масс и условий загрузки. Стандарт применяется к малым судам с длиной корпуса до 24 м.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты:
ИСО 10240 Суда малые - Руководство для владельца (ISO 10240, Small craft - Owner's manual)
ИСО 12217 (все части) Суда малые - Оценка и категоризация остойчивости и плавучести (ISO 12217 (all parts), Small craft - Stability and buoyancy assessment and categorization)
ИСО 14946 Суда малые - Максимальная грузоподъемность (ISO 14946, Small craft - Maximum load capacity).
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Ватерлиния WL (waterline): линия пересечения плоскости, совпадающей с поверхностью воды с корпусом судна, представляющая собой прямую линию на проекции судна "бок" или на проекции "корпус" и имеющая свою действительную форму на проекции "полуширота".
3.2. Расчетная ватерлиния WLрасч (reference waterline): ватерлиния полностью оборудованного судна с максимальной нагрузкой.
3.3. Бортовая линия (sheerline): линия пересечения поверхностей верхней палубы и борта судна или их продолжений при закругленном соединении палубы с бортом, или верхнее положение линии борта, если палуба отсутствует или борт выступает над палубой.
Примечание. Положение бортовой линии зависит от угла слома, если он образует соединение корпуса и палубы с плоскостью действительной палубы (см. рисунок 3).
3.4. Ширина судна на транце BT (transom beam): наибольшая ширина корпуса на транце на уровне палубы или ниже, исключая выступающие части, поручни и фитинги.
Примечание 1. Когда брызгоотражатели выступают в роли скулы или части глиссирующей поверхности, то они включаются в ширину транца.
Примечание 2. На судах с закругленной или острой кормой или в случае транцевой кормы, которая меньше половины наибольшей ширины судна, за ширину транца BT принимается наибольшая ширина по линии борта или ниже его в кормовой части судна на участке, равном 1/4 длины корпуса.
3.5. Водоизмещение (displacement): масса воды, вытесняемая корпусом судна, с учетом прикрепленного оборудования.
Примечание. Водоизмещение выражается в килограммах или тоннах.
3.5.1. Водоизмещение полное mLDC (loaded displacement): масса полностью оборудованного судна, включая все выступающие части при максимальной загрузке в соответствии с 7.3.
3.5.2. Объемное водоизмещение VD (displacement volume): объем воды, вытесняемый корпусом судна, который соотносится с водоизмещением согласно определению 3.5.
Примечание 1. В случаях, где плотность воды, использованной для вычисления объемного водоизмещения судна, не равна плотности соленой воды (1025 кг/м3), указывается значение плотности воды при определении объемного водоизмещения.
Примечание 2. Объемное водоизмещение выражается в кубических метрах.
3.6. Вместимость цистерн (tank capacity): полезный объем цистерн судна, находящегося без движения, при расчетной ватерлинии WLрасч.
4. Обозначения, термины и единицы измерения
Обозначения, термины и единицы измерения, примененные в настоящем стандарте, приведены в таблице 1.
Таблица 1
Обозначения, термины и единицы измерения
Обозначение Термин Единица измерения Пункт
AS Расчетная площадь парусности Projected sail area м2 5.5.2
BH Наибольшая ширина корпуса судна Beam of the hull м 5.3.3
Bmax Габаритная ширина корпуса судна Maximum beam м 5.3.2
BWL Ширина судна по расчетной ватерлинии Beam at waterline м 5.3.4
BT Ширина на транце Transom beam м 3.4
Dmax Наибольшая высота борта Maximum depth м 5.4.1
DLWL/2 Высота борта судна на мидельшпангоуте Midship depth м 5.4.2
F Высота надводного борта Freeboard м 5.4.3
FA Высота надводного борта в кормовой оконечности судна Freeboard, aft м 5.4.3.1
FF Высота надводного борта в носовой оконечности судна Freeboard, forward м 5.4.3.3
FM Высота надводного борта на миделе Freeboard, midship м 5.4.3.2
Ha Наибольшая высота судна над ватерлинией Air draught м 5.4.6
LH Наибольшая длина корпуса судна Length of the hull м 5.2.2
Lmax Габаритная длина судна Maximum length м 5.2.1
LWL Длина расчетной ватерлинии Waterline length м 5.2.3
mG Полная транспортировочная масса судна Gross shipping mass кг, т 6.2
mLDC Водоизмещение полное Loaded displacement кг, т 3.5.1
mLCC Масса укомплектованного судна Light craft mass кг, т 6.3
mN Масса судна транспортировочная нетто Net shipping mass кг, т 6.1
mP Масса судна при испытаниях Performance test mass кг, т 6.4
mT Масса судна при буксировке на прицепе Mass of craft when towed on trailer кг, т 6.5
mMTL Максимальная нагрузка Maximum load кг, т 6.6
T Осадка Draught м 5.4.4
Tc Осадка пустого корпуса Canoe body draught м 5.4.4.3
Tmax Осадка наибольшая Maximum draught м 5.4.4.1
Tmin Осадка минимальная Minimum draught м 5.4.4.2
VD Объемное водоизмещение Displacement volume м3 3.5.2
V Объем судна Volume of the craft м3 5.5.3
VH Объем корпуса Volume of the hull м3 5.5.3.1
VS Объем надстроек Volume of the superstructure м3 5.5.3.2
WL Ватерлиния Waterline - 3.1
WLрасч Расчетная ватерлиния Reference waterline - 3.2
Угол килеватости Deadrise angle Градусы 5.5.1
5. Главные размерения
5.1. Общие положения
