Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 29 ноября 2012 г. N 1704-ст

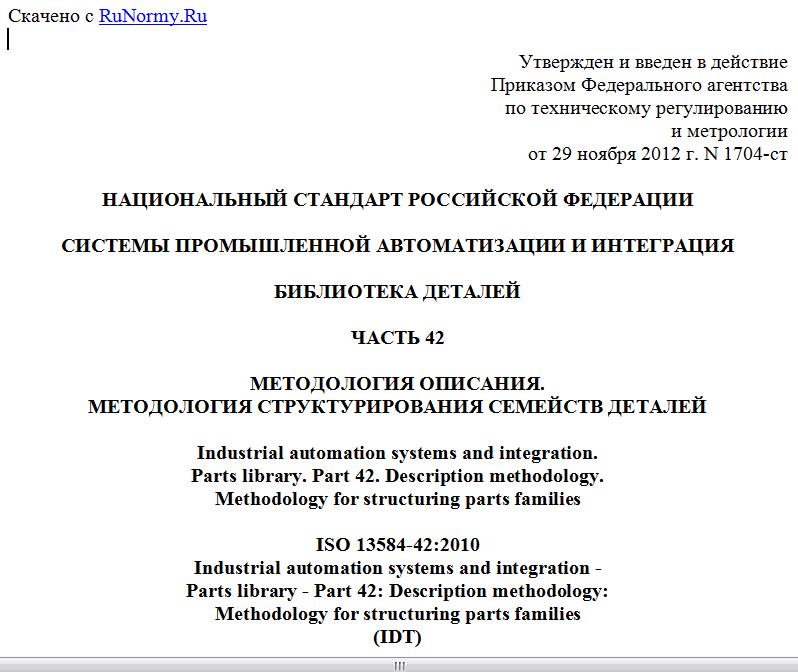

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМЫ ПРОМЫШЛЕННОЙ АВТОМАТИЗАЦИИ И ИНТЕГРАЦИЯ
БИБЛИОТЕКА ДЕТАЛЕЙ
ЧАСТЬ 42
МЕТОДОЛОГИЯ ОПИСАНИЯ.
МЕТОДОЛОГИЯ СТРУКТУРИРОВАНИЯ СЕМЕЙСТВ ДЕТАЛЕЙ
Industrial automation systems and integration.
Parts library. Part 42. Description methodology.
Methodology for structuring parts families
ISO 13584-42:2010
Industrial automation systems and integration -
Parts library - Part 42: Description methodology:
Methodology for structuring parts families
(IDT)
ГОСТ Р ИСО 13584-42-2012
Группа Т58
ОКС 25.040.40
Дата введения
1 января 2014 года
Предисловие
1 ПОДГОТОВЛЕН АНО "Международная академия менеджмента и качества бизнеса" на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 100 "Стратегический и инновационный менеджмент"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 29 ноября 2012 г. N 1704-с
4 Настоящий стандарт идентичен международному стандарту ИСО 13584-42:2010 "Системы промышленной автоматизации и интеграция. Библиотека деталей. Часть 42. Методология описания. Методология структурирования семейств деталей" (ISO 13584-42:2010 "Industrial automation systems and integration - Parts library - Part 42: Description methodology: Methodology for structuring parts families").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru)
Введение
Комплекс международных стандартов ИСО 13584 разработан в целях компьютерного представления данных, содержащихся в библиотеке деталей, а также для обмена этими данными. Целью настоящего стандарта является представление объективного способа, обеспечивающего передачу данных о библиотеках деталей и не зависящего от любого назначения системы, в которой эти данные будут использоваться. Благодаря характеру используемого описания оно может быть использовано не только для обмена файлами, содержащими детали, но и в качестве основы для реализации и совместного использования баз данных для элементов библиотеки деталей.
Комплекс международных стандартов ИСО 13584 выполнен в виде частей, каждая из которых публикуется отдельно. Части комплекса международных стандартов ИСО 13584 попадают в одну из следующих категорий: концептуальные описания, ресурсы программной реализации, методология описаний, проверка на соответствие, протокол просмотра и обмена данными и стандартизованное содержание. Данные категории описаны в ИСО 13584-1. Настоящий стандарт является одной из частей, посвященных методологии описаний.
Настоящий стандарт содержит правила и руководства для технических комитетов по стандартизации и поставщиков информации в целях создания онтологий продукции. Онтологии продукции состоят из иерархии характеристических классов деталей, выполненных в соответствии с общей методологией и обеспечивающих согласованность между поставщиками. Правила и руководства, приведенные в настоящем стандарте, содержат методы группировки деталей в характеристические классы деталей в целях образования иерархий; методы сопоставления свойств деталей с характеристическими классами деталей и со словарем элементов, содержащим классы и свойства деталей.
Данная часть ИСО 13584 нормативно ссылается на модель данных, описывающую процедуру обмена словарными данными. Настоящая спецификация языка EXPRESS разработана как общая модель ИСО 13584 и МЭК 61360. Она планируется к публикации как МЭК 61360-2. Для удобства указанная общая модель рассмотрена в настоящей части ИСО 13584 как справочное приложение, дублирующее нормативное содержание МЭК 61360-2. Настоящая часть ИСО 13584 также рассматривает отображения понятий, описанных здесь, на указанную общую модель. Для понимания приложения F, содержащего описание указанной модели, требуется знание языка EXPRESS. Язык EXPRESS определен в ИСО 10303-11:1994. Для понимания нормативных разделов настоящей части ИСО 13584 специальных знаний не требуется.
Настоящее второе издание настоящей части ИСО 13854 представляет нижеследующие возможности моделирования:
- возможность модельных ограничений свойств путем сужения области их значений;
- возможность моделирования и распознавания классов характеризации и классов категоризации;
- возможность моделирования агрегации и композиции с помощью одного механизма ресурсов;
- возможность описывать строки, имеющие внешние ссылки;
- возможность соединять классы, принадлежащие различным иерархиям классов.
В настоящем втором издании настоящей части ИСО 13584 удалены:
- возможность специализировать класс предметов как класс признаков, класс компонентов или класс материалов.
Примечание - Нижеследующие изменения гарантируют, что если словарь соответствует первому изданию настоящей части ИСО 13584, то он соответствует и настоящему изданию: (1) заменить feature_class, component_class и material_class на item_class по всему ссылочному словарю; (2) добавить каждому новому классу предметов item_class класс атрибутов реализаций совместного доступа instance_sharable, значение которых равно "true" для класса компонентов component_class и класса материалов material_class, и равно "false" для класса признаков feature_class; (3) добавить места для нумерации дополнительных атрибутов.
Настоящее второе издание ИСО 13584-42 представляет собой технический пересмотр ИСО 13584-42:1998, предусмотрительно сохраненного, чтобы обеспечить непрерывное использование и техническое обслуживание основанных на нем практических реализаций и удовлетворить нормативным ссылкам других частей ИСО 13584. Настоящее второе издание ИСО 13584-42 также включает Технический Корригендум ИСО 13584-42:1998/Cor.1:2003.
Комплекс ИСО 13584 имеет общее название "Системы промышленной автоматизации и интеграция. Библиотека деталей" и включает в себя следующие части:
- часть 1. Общие положения и фундаментальные принципы;
- часть 20. Логические ресурсы. Логическая модель выражений;
- часть 24. Логические ресурсы. Логическая модель библиотеки поставщика;
- часть 25. Логический ресурс: Логическая модель библиотеки поставщика с совокупными значениями и явным содержанием;
- часть 26. Логические ресурсы. Идентификация поставщика
- часть 31. Ресурсы программной реализации. Интерфейс геометрического программирования;
- часть 32. Ресурсы практической реализации: Язык OntoML: Язык разметки онтологии продукта;
- часть 35. Ресурсы практической реализации: Интерфейс в виде электронной таблицы для библиотеки деталей [Техническая спецификация];
- часть 42. Методология описания. Методология структурирования семейств деталей;
- часть 101. Протокол обмена и просмотра данных. Геометрический протокол обмена и просмотра данных с помощью параметрической программы;
- часть 102. Протокол обмена и просмотра данных: Протокол обмена и просмотра данных на основе спецификации соответствия ИСО 10303;
- часть 501. Ссылочный словарь для измерительных инструментов - Процедура регистрации;
- часть 511. Механические системы и компоненты общего пользования - Ссылочный словарь крепежных деталей.
Структура комплекса международных стандартов приведена в ИСО 13584-1. Нумерация частей комплекса отражает его структуру:
- части 10 - 19 устанавливают концептуальные описания;
- части 20 - 29 устанавливают логические ресурсы;
- части 30 - 39 устанавливают ресурсы программной реализации;
- части 40 - 49 устанавливают методологию описания;
- части 100 - 199 устанавливают требования к оформлению протоколов просмотра и обмена данными;
- части 500 - 599 устанавливают стандартизованное содержание.
Полный перечень стандартов комплекса ИСО 13584 приведен в сети Интернет: http://www.tc184-sc4.org/Titles/PLIB_Titles.htm
1. Область применения
Настоящий стандарт устанавливает принципы определения характеристических классов и свойств деталей, характеризующих деталь независимо от ее определения (идентификатора), данного поставщиком.
Правила и руководства настоящего стандарта являются обязательными для технических комитетов по стандартизации, ответственных за создание иерархии стандартных характеристик.
Данные правила рекомендуются для поставщиков и пользователей в качестве методологии построения их собственных иерархий.
Настоящий стандарт распространяется на:
- правила группировки деталей в листовые и нелистовые характеристические классы деталей;
- правила выбора надлежащих свойств, ассоциированных с характеристическим классом деталей;
- атрибуты, предоставляемые поставщиком информации, для описания характеристических классов и свойств деталей;
- механизмы соединения характеристических классов деталей с системами классификации;
- механизмы соединения характеристических классов, принадлежащих различным характеристическим иерархиям;
- спецификации сущностей и атрибутов информационной EXPRESS модели (модели на языке EXPRESS), обеспечивающие обмен указанными словарными данными;
- описание всех прочих объектов, отличных от деталей, характеризуемых своей принадлежностью к заданному классу и набором пар значений свойств. Соответствующая методология определена в настоящем стандарте.
Пример - Описание с помощью словаря, соответствующее данной части ИСО 13584, может использоваться для описания любого вида продукции в соответствии с Разделом 3.
Примечание 1 - Полная информационная EXPRESS модель обмена словарными данными, известная как общая словарная модель ИСО 13584/МЭК 61360, определена в ИСО 13584-25. Несколько уровней допустимой практической реализации общей словарной модели ИСО 13584/МЭК 61360, известной как классы соответствия, также определены в ИСО 13584-25. Класс соответствия 1 состоит из нескольких схем, установленных в настоящем стандарте (дублирующих информацию, содержащуюся в МЭК 61360-2), так же как и схема ISO13584_IEC61360_dictionary_aggregated_extension_schema, установленная в ИСО 13584-25
