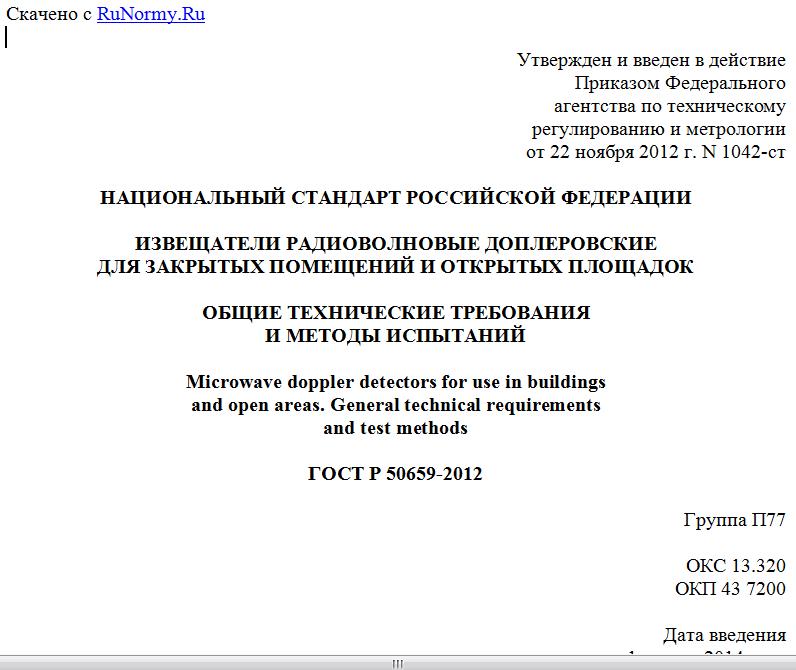

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 ноября 2012 г. N 1042-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ИЗВЕЩАТЕЛИ РАДИОВОЛНОВЫЕ ДОПЛЕРОВСКИЕ
ДЛЯ ЗАКРЫТЫХ ПОМЕЩЕНИЙ И ОТКРЫТЫХ ПЛОЩАДОК
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
И МЕТОДЫ ИСПЫТАНИЙ
Microwave doppler detectors for use in buildings
and open areas. General technical requirements
and test methods
ГОСТ Р 50659-2012
Группа П77
ОКС 13.320
ОКП 43 7200
Дата введения
1 января 2014 года
Предисловие
1 РАЗРАБОТАН Федеральным казенным учреждением Научно-исследовательский центр "ОХРАНА" (ФКУ НИЦ "ОХРАНА") МВД России, Главным управлением вневедомственной охраны (ГУВО) МВД России и Всероссийским научно-исследовательским институтом стандартизации и сертификации в машиностроении (ВНИИНМАШ)
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 234 "Системы тревожной сигнализации и противокриминальной защиты"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2012 г. N 1042-ст
4 ВЗАМЕН ГОСТ Р 50659-94
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru)
1. Область применения
Настоящий стандарт распространяется на вновь разрабатываемые и модернизируемые охранные объемные радиоволновые извещатели, принцип функционирования которых основан на эффекте Доплера (далее - извещатели).
Настоящий стандарт устанавливает требования и методы испытаний к охранным объемным радиоволновым извещателям, предназначенным для эксплуатации в закрытых помещениях (далее - извещатели для помещений) и к охранным объемным радиоволновым извещателям, предназначенным для эксплуатации на открытых площадках (далее - извещатели для площадок).
Стандарт не распространяется на извещатели специального назначения.
Настоящий стандарт следует применять совместно с ГОСТ 31817.1.1 и ГОСТ Р 52435.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ Р 8.568-97 Государственная система обеспечения единства измерений. Аттестация испытательного оборудования. Основные положения
ГОСТ Р ИСО/ТО 8550-1-2007 Статистические методы. Руководство по выбору и применению систем статистического приемочного контроля дискретных единиц продукции в партиях. Часть 1. Общие требования
ГОСТ Р ИСО 22742-2006 Автоматическая идентификация. Кодирование штриховое. Символы линейного штрихового кода и двумерные символы на упаковке продукции
ГОСТ Р 50009-2000 Совместимость технических средств электромагнитная. Технические средства охранной сигнализации. Требования и методы испытаний
ГОСТ Р 52435-2005 Технические средства охранной сигнализации. Классификация. Общие технические требования и методы испытаний
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ Р 53560-2009 Системы тревожной сигнализации. Источники электропитания. Классификация. Общие технические требования. Методы испытаний
ГОСТ Р 54455-2011 (МЭК 62599-1:2010) Системы охранной сигнализации. Методы испытаний на устойчивость к внешним воздействующим факторам
ГОСТ 2.053-2006 Единая система конструкторской документации. Электронная структура изделия. Общие положения
ГОСТ 2.124-85 Единая система конструкторской документации. Порядок применения покупных изделий
ГОСТ 2.601-2013 Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 2.610-2006 Единая система конструкторской документации. Правила выполнения эксплуатационных документов
ГОСТ 12.1.006-84 Система стандартов безопасности труда. Электромагнитные поля радиочастот. Допустимые уровни на рабочих местах и требования к проведению контроля
ГОСТ 15.309-98 Системы разработки и постановки продукции на производство. Испытания и приемка выпускаемой продукции. Основные положения
ГОСТ 4784-97 Алюминий и сплавы алюминиевые деформируемые. Марки
ГОСТ 14192-96 Маркировка грузов
ГОСТ 14254-96 (МЭК 529-89) Степени защиты, обеспечиваемые оболочками (Код IP)
ГОСТ ИСО/МЭК 17025-2009 Общие требования к компетентности испытательных и калибровочных лабораторий
ГОСТ 24297-2013 Верификация закупленной продукции. Организация проведения и методы контроля
ГОСТ 26342-84 Средства охранной, пожарной и охранно-пожарной сигнализации. Типы, основные параметры и размеры
ГОСТ 26828-86 Изделия машиностроения и приборостроения. Маркировка
ГОСТ 28198-89 (МЭК 68-1-88) Основные методы испытаний на воздействие внешних факторов. Часть 1. Общие положения и руководство
ГОСТ 28594-90 Аппаратура радиоэлектронная бытовая. Упаковка, маркировка, транспортирование и хранение
ГОСТ 30668-2000 Изделия электронной техники. Маркировка
ГОСТ 31817.1.1-2012 (IEC 60839-1-1:1988) Системы тревожной сигнализации. Часть 1. Общие требования. Раздел 1. Общие положения
ГОСТ IEC 60065-2011 Аудио, видео и аналогичная электронная аппаратура. Требования безопасности
ГОСТ МЭК 60335-1-2008 Бытовые и аналогичные электрические приборы. Безопасность. Часть 1. Общие требования
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 извещатель охранный: Техническое средство охранной сигнализации для обнаружения проникновения (попытки проникновения) и формирования извещения о проникновении.
3.2 извещатель охранный радиоволновый доплеровский: Охранный извещатель, формирующий извещение о проникновении при обнаружении разницы частот излучаемого и принимаемого радиоволновых сигналов в результате перемещения стандартной цели в зоне обнаружения извещателя.
3.3 электромагнитное излучение СВЧ диапазона: Электромагнитное излучение в диапазоне частот от 0,3 до 30 ГГц.
3.4 нормальное состояние: Состояние извещателя, при котором он полностью работоспособен и не находится в состоянии тревоги, контроля, саботажа или неисправном состоянии.
3.5 состояние контроля: Состояние извещателя, при котором обеспечивается проверка его функционирования.
3.6 извещение о проникновении: Извещение, формируемое извещателем в состоянии тревоги.
3.7 извещение о неисправности: Извещение, формируемое извещателем в неисправном состоянии.
3.8
извещение о несанкционированном доступе: Извещение, формируемое при срабатывании устройства защиты от несанкционированного доступа. [ГОСТ 31817.1.1-2012, пункт 4.17]
3.9
цель стандартная: Человек массой от 50 до 70 кг, ростом от 165 до 180 см, одетый в хлопчатобумажный халат. [ГОСТ Р 52551-2006, пункт 2.7.127]
3.10 зона обнаружения извещателя (зона обнаружения): Часть пространства охраняемого объекта, при перемещении в которой стандартной цели извещатель выдает извещение о проникновении.
3.11 осевая линия зоны обнаружения (осевая линия): Условная прямая, исходящая от извещателя и проходящая через максимально удаленную точку зоны обнаружения.
3.12 граница зоны обнаружения: Условная линия, соединяющая точки, расположенные на наибольших радиальных расстояниях во всех направлениях, на которых извещатель выдает извещение о проникновении при обнаружении им стандартной цели, перемещающейся к извещателю.
3.13 дальность действия: Расстояние от извещателя до границы зоны обнаружения, измеряемое по осевой линии.
3.14
зона отторжения: Зона, непосредственно примыкающая к инженерным ограждениям охраняемого объекта и свободная от построек, деревьев, кустарника и т.п., для обеспечения нормальной работы извещателей для открытых площадок и периметров объектов. [ГОСТ Р 52551-2006, пункт 2.7.11]
3.15
шлейф охранной сигнализации: Канал связи (проводной или беспроводной), включающий в себя вспомогательные (выносные) элементы, соединяющий извещатели с прибором приемно-контрольным или устройством объектовым системы передачи извещений, предназначенный для передачи тревожной и (или) служебно-диагностической информации. [ГОСТ Р 50776-2006, пункт 2.9]
3.16
чувствительность извещателя: Числовое значение контролируемого параметра, при превышении которого должно происходить срабатывание извещателя. [ГОСТ 52551-2006, пункт 2.7.130]
3.17
экран электромагнитный маскирующий (экран): Конструктивный элемент, расположение которого перед извещателем или перед любым из его блоков, участвующим в формировании зоны обнаружения, приводит к такому изменению размеров и (или) местоположения зоны обнаружения, которое позволит нарушителю проникнуть в охраняемую зону.
