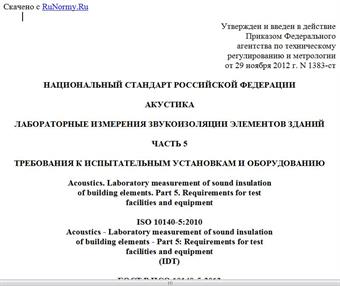

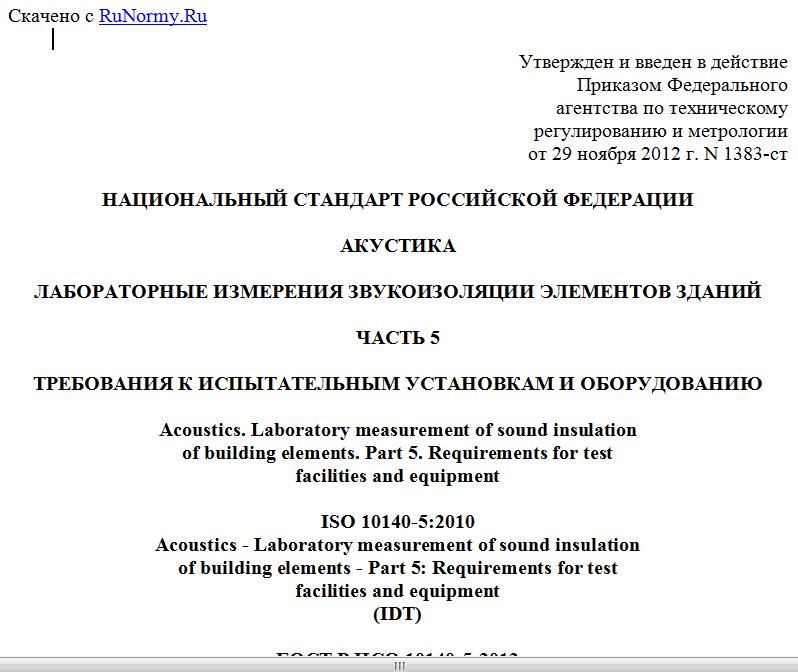

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 29 ноября 2012 г. N 1383-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
АКУСТИКА
ЛАБОРАТОРНЫЕ ИЗМЕРЕНИЯ ЗВУКОИЗОЛЯЦИИ ЭЛЕМЕНТОВ ЗДАНИЙ
ЧАСТЬ 5
ТРЕБОВАНИЯ К ИСПЫТАТЕЛЬНЫМ УСТАНОВКАМ И ОБОРУДОВАНИЮ
Acoustics. Laboratory measurement of sound insulation
of building elements. Part 5. Requirements for test
facilities and equipment
ISO 10140-5:2010
Acoustics - Laboratory measurement of sound insulation
of building elements - Part 5: Requirements for test
facilities and equipment
(IDT)
ГОСТ Р ИСО 10140-5-2012
ОКС 91.120.20
17.140.01
Дата введения
1 декабря 2013 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Автономной некоммерческой организацией "Научно-исследовательский центр контроля и диагностики технических систем" (АНО "НИЦ КД") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 358 "Акустика".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 29 ноября 2012 г. N 1383-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 10140-5:2010 "Акустика. Лабораторные измерения звукоизоляции элементов зданий. Часть 5. Требования к испытательным установкам и оборудованию" (ISO 10140-5:2010 "Acoustics - Laboratory measurement of sound insulation of building elements - Part 5: Requirements for test facilities and equipment").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации и межгосударственный стандарт, сведения о которых приведены в дополнительном Приложении ДА.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт устанавливает требования к лабораторным испытательным установкам и оборудованию для измерений звукоизоляции элементов зданий, таких как:
- компоненты и материалы;
- строительные конструкции;
- элементы оборудования зданий (малые технические элементы);
- системы улучшения звукоизоляции.
Стандарт применим к лабораторным испытательным установкам, в которых приняты меры для ослабления побочной звукопередачи и помещение источника конструктивно изолировано от приемного помещения.
Настоящий стандарт устанавливает методы аттестации новых испытательных установок при их введении в эксплуатацию. Аттестация должна периодически повторяться, чтобы гарантировать соответствие оборудования и испытательных установок установленным требованиям.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты. Недатированные ссылки относят к последнему изданию ссылочного стандарта, включая все его изменения.
ИСО 717-1 Акустика. Нормирование звукоизоляции в зданиях и строительных элементов. Часть 1. Звукоизоляция воздушного шума (ISO 717-1, Acoustics - Rating of sound insulation in buildings and of building elements - Part 1: Airborne sound insulation)
ИСО 717-2 Акустика. Нормирование звукоизоляции в зданиях и строительных элементов. Часть 2. Звукоизоляция ударного шума (ISO 717-2, Acoustics - Rating of sound insulation in buildings and of building elements - Part 2: Impact sound insulation)
ИСО 3382-2 Акустика. Измерение акустических параметров помещений. Часть 2. Время реверберации обычных помещений (ISO 3382-2, Acoustics - Measurement of room acoustic parameters - Part 2: Reverberation time in ordinary rooms)
ИСО 9052-1:1989 Акустика. Определение динамической жесткости. Материалы, применяемые в плавающих полах жилых зданий (ISO 9052-1:1989, Acoustics - Determination of dynamic stiffness - Part 1: Materials used under floating floors in dwellings)
ИСО 10140-1 Акустика. Лабораторные измерения звукоизоляции элементов зданий. Часть 1. Правила испытаний для изделий определенного вида (ISO 10140-1, Acoustics - Laboratory measurement of sound insulation of building elements - Part 1: Application rules for specific products)
ИСО 10140-2 Акустика. Лабораторные измерения звукоизоляции элементов зданий. Часть 2. Измерение звукоизоляции воздушного шума (ISO 10140-2, Acoustics - Laboratory measurement of sound insulation of building elements - Part 2: Measurements of airborne sound insulation)
ИСО 10140-3 Акустика. Лабораторные измерения звукоизоляции элементов зданий. Часть 3. Измерение звукоизоляции ударного шума (ISO 10140-3, Acoustics - Laboratory measurement of sound insulation of building elements - Part 3: Measurements of impact sound insulation)
ИСО 10140-4:2010 Акустика. Лабораторные измерения звукоизоляции элементов зданий. Часть 4. Методы и условия измерений (ISO 10140-4:2010, Acoustics - Laboratory measurement of sound insulation of building elements - Part 4: Measurement procedures and requirements)
ИСО 18233 Акустика. Применение новых методов измерений в акустике зданий и помещений (ISO 18233, Acoustics - Application of new measurement methods in building and room acoustics)
МЭК 60942:2003 Электроакустика. Калибраторы акустические (IEC 60942:2003, Electroacoustics - Sound calibrators)
МЭК 61260 Электроакустика. Фильтры полосовые октавные и на долю октавы (IEC 61260, Electroacoustics - Octave-band and fractional-octave-band filters)
МЭК 61672-1 Электроакустика. Шумомеры. Часть 1. Технические требования (IEC 61672-1, Electroacoustics - Sound level meters - Part 1: Specifications)
МЭК 61672-2 Электроакустика. Шумомеры. Часть 2. Испытания в целях одобрения типа (IEC 61672-2, Electroacoustics - Sound level meters - Part 2: Pattern evaluation tests)
МЭК 61672-3 Электроакустика. Шумомеры. Часть 3. Периодические испытания (IEC 61672-3, Electroacoustics - Sound level meters - Part 3: Periodic tests)
3. Лабораторные испытательные установки
для измерения звукоизоляции воздушного шума
3.1. Общие положения
Лабораторная испытательная установка состоит из двух смежных реверберационных помещений с испытательным проемом в разделительной стене между ними, в который помещают испытуемый объект.
Площадь испытательного проема может изменяться в зависимости от типа испытуемого объекта. Настоящий стандарт устанавливает полноразмерный испытательный проем, специальный малоразмерный испытательный проем и испытательный проем уменьшенных размеров.
Для определения улучшения звукоизоляции воздушного шума акустическими облицовками указанные помещения разделяют с помощью стандартного базового элемента, на который устанавливают подлежащую испытаниям облицовку (см. Приложение B).
3.2. Испытательные помещения
3.2.1. Объем
Объемы испытательных помещений должны быть не менее 50 м3. Объемы и размеры двух испытательных помещений не должны быть в точности одинаковыми. Рекомендуемое отличие помещений по объему и размерам составляет не менее 10%.
Отношение размеров помещения выбирают таким образом, чтобы моды самых низкочастотных из диапазона измерений собственных колебаний были распределены по пространству насколько возможно равномерно.
Теоретическими расчетами и экспериментальными исследованиями показано, что для измерения звукоизоляции стен или полов желательно, чтобы размеры объекта испытаний были равны размерам разделительной стены или потолка между испытательными помещениями, т.е. испытательный проем должен занимать пространство от стены до стены и от пола до потолка. В этом случае объем испытательных помещений должен быть от 50 до 60 м3.
3.2.2. Диффузность звукового поля
Большие перепады уровня звукового давления в помещении свидетельствуют о преобладании стоячих звуковых волн. В данном случае в помещении следует установить звукорассеивающие элементы (диффузоры). Их положение и число определяют из условия обеспечения отсутствия влияния диффузоров на результаты измерений звукоизоляции.
Примечание. Для некоторых испытуемых объектов, у которых, например, звукопоглощение одной из сторон значительно выше, чем у другой (см. ИСО 10140-2), установка звукорассеивающих элементов является обязательной.
3.2.3. Время реверберации
Время реверберации помещений при нормальных условиях испытаний (при незначительном звукопоглощении испытуемого объекта) должно быть не слишком или малым. Если время реверберации на частотах свыше 100 Гц более 2 с или менее 1 с, то следует убедиться в отсутствии зависимости звукоизоляции от времени реверберации. Если такая зависимость обнаружена даже при наличии диффузоров в помещении, то оно должно быть переоборудовано с целью изменения времени реверберации так, чтобы выполнялось следующее условие
, (1)
где V - объем помещения, м3;
T - время реверберации, с.
Методы измерения времени реверберации установлены ИСО 10140-4.
3.2.4. Фоновый шум
Уровень фонового шума в приемном помещении должен быть малым настолько, чтобы с учетом звуковой мощности в помещении источника и звукоизоляции испытуемого объекта можно было измерить шум, передаваемый из помещения источника [см. ИСО 10140-4 (подраздел 4.3)].
