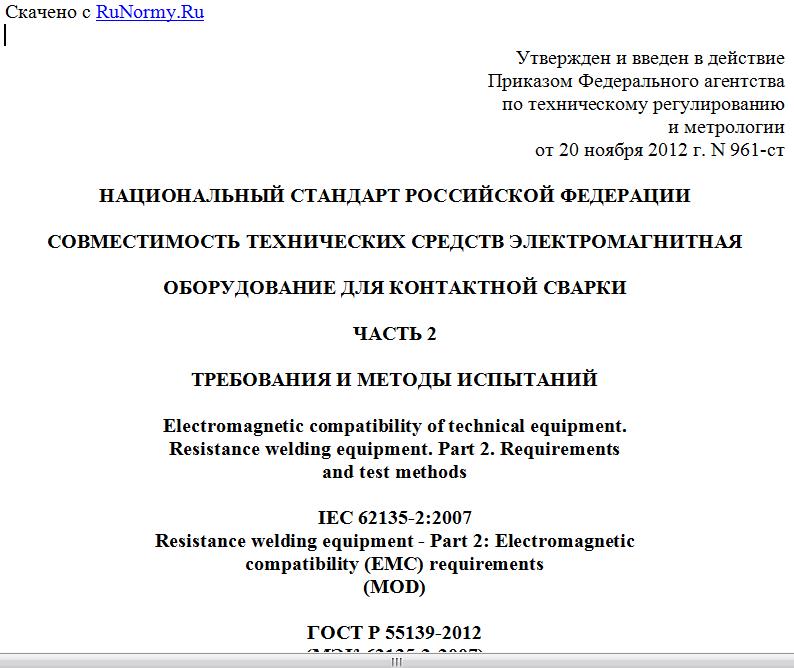

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 20 ноября 2012 г. N 961-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СОВМЕСТИМОСТЬ ТЕХНИЧЕСКИХ СРЕДСТВ ЭЛЕКТРОМАГНИТНАЯ
ОБОРУДОВАНИЕ ДЛЯ КОНТАКТНОЙ СВАРКИ
ЧАСТЬ 2
ТРЕБОВАНИЯ И МЕТОДЫ ИСПЫТАНИЙ
Electromagnetic compatibility of technical equipment.
Resistance welding equipment. Part 2. Requirements
and test methods
IEC 62135-2:2007
Resistance welding equipment - Part 2: Electromagnetic
compatibility (EMC) requirements
(MOD)
ГОСТ Р 55139-2012
(МЭК 62135-2:2007)
Группа ЭО2
ОКС 33.100
Дата введения
1 января 2013 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Санкт-Петербургским филиалом "Ленинградское отделение научно-исследовательского института радио" (филиал ФГУП "НИИР-ЛОНИИР") и Техническим комитетом по стандартизации ТК 30 "Электромагнитная совместимость технических средств" на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 30 "Электромагнитная совместимость технических средств".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 20 ноября 2012 г. N 961-ст.
4. Настоящий стандарт является модифицированным по отношению к международному стандарту МЭК 62135-2:2007 "Оборудование для контактной сварки. Часть 2. Требования электромагнитной совместимости (ЭМС) [(IEC 62135-2:2007 "Resistance welding equipment - Part 2: Electromagnetic compatibility (EMC) requirements"]. При этом дополнительные положения и требования, включенные в текст стандарта для учета особенностей российской национальной стандартизации, выделены в тексте стандарта курсивом.
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в Приложении ДА.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомления и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Предисловие к МЭК 62135-2:2007
Международный стандарт МЭК 62135-2:2007, издание 1, подготовлен Техническим комитетом 26 "Электрическая сварка" Международной электротехнической комиссии (МЭК).
Перечень всех частей стандарта серии МЭК 62135, имеющих общее наименование "Оборудование для контактной сварки", можно найти на вэб-сайте МЭК.
Настоящий стандарт разработан в соответствии с основными требованиями, изложенными в [1].
1. ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт устанавливает требования и методы оценки электромагнитной совместимости оборудования, предназначенного для контактной сварки и использующего сходные процессы, подключаемого к сетевым источникам с номинальным напряжением до 1000 В переменного тока (среднеквадратическое значение).
Настоящий стандарт не содержит требований безопасности.
Оборудование для контактной сварки, продемонстрировавшее соответствие требованиям настоящего стандарта при проведении типовых испытаний, считают соответствующим требованиям электромагнитной совместимости при всех его применениях.
Требования настоящего стандарта распространяются на полосу частот от 0 Гц до 400 ГГц.
Настоящий стандарт распространяется на оборудование для контактной сварки группы однородной продукции (см. примечание 1), имеет приоритет над всеми аспектами общих стандартов в области электромагнитной совместимости (ЭМС), и при соответствии оборудования требованиям настоящего стандарта проведение каких-либо дополнительных испытаний по ЭМС не требуется.
Примечания
1. Типовыми сходными процессами являются: пайка мягким и твердым припоем или нагрев сопротивлением, обеспечиваемые средствами, сходными с оборудованием для контактной сварки.
2. Значения норм установлены только для части полосы частот.
Оборудование для контактной сварки классифицируют как оборудование класса A и класса B.
Настоящий стандарт устанавливает следующую номенклатуру методов испытаний по требованиям ЭМС:
a) методы испытаний, используемые совместно с методами, установленными в ГОСТ Р 51318.11 для измерения уровней индустриальных радиопомех;
b) методы испытаний, используемые совместно с методами, указанными в соответствующих стандартах для гармонических составляющих тока, колебаний напряжения и фликера.
Примечания
1. Значения норм, установленных в настоящем стандарте, могут не обеспечивать полную защиту приема телевидения и радиовещания от помех при использовании оборудования для контактной сварки на расстоянии менее 30 м от приемных антенн.
2. В особых случаях при использовании высокочувствительных устройств в непосредственной близости от оборудования для контактной сварки могут потребоваться дополнительные меры помехоподавления для уменьшения уровня индустриальных радиопомех.
В настоящем стандарте установлены также требования помехоустойчивости и методы испытаний при воздействии непрерывных и кратковременных, кондуктивных и излучаемых помех, а также электростатических разрядов.
Примечание. Данные требования не относятся к крайне редко встречающимся экстремальным случаям.
2. НОРМАТИВНЫЕ ССЫЛКИ
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 55055-2012 Радиопомехи индустриальные. Термины и определения
ГОСТ Р 50397-2011 (МЭК 60050-161:1990) Совместимость технических средств электромагнитная. Термины и определения
ГОСТ Р 51317.3.2-2006 (МЭК 61000-3-2:2005) Совместимость технических средств электромагнитная. Эмиссия гармонических составляющих тока техническими средствами с потребляемым током не более 16 А (в одной фазе). Нормы и методы испытаний
ГОСТ Р 51317.3.3-2008 (МЭК 61000-3-3:2005) Совместимость технических средств электромагнитная. Ограничение изменений напряжения, колебаний напряжения и фликера в низковольтных системах электроснабжения общего назначения. Технические средства с потребляемым током не более 16 А (в одной фазе), подключаемые к электрической сети при несоблюдении определенных условий подключения. Нормы и методы испытаний
ГОСТ Р 51317.3.4-2006 (МЭК 61000-3-4:1998) Совместимость технических средств электромагнитная. Ограничение эмиссии гармонических составляющих тока техническими средствами с потребляемым током более 16 А, подключаемыми к низковольтным системам электроснабжения. Нормы и методы испытаний
ГОСТ Р 51317.3.11-2006 (МЭК 61000-3-11:2000) Совместимость технических средств электромагнитная. Ограничение изменений напряжения, колебаний напряжения и фликера в низковольтных системах электроснабжения общего назначения. Технические средства с потребляемым током не более 75 А, подключаемые к электрической сети при определенных условиях. Нормы и методы испытаний
ГОСТ Р 51317.3.12-2006 (МЭК 61000-3-12:2004) Совместимость технических средств электромагнитная. Ограничение эмиссии гармонических составляющих тока, создаваемых техническими средствами с потребляемым током более 16 А, но не более 75 А (в одной фазе), подключаемыми к низковольтным системам электроснабжения общего назначения. Нормы и методы испытаний
ГОСТ Р 51317.4.2-2010 (МЭК 61000-4-2:2008) Совместимость технических средств электромагнитная. Устойчивость к электростатическим разрядам. Требования и методы испытаний
ГОСТ Р 51317.4.3-2006 (МЭК 61000-4-3:2006) Совместимость технических средств электромагнитная. Устойчивость к радиочастотному электромагнитному полю. Требования и методы испытаний
ГОСТ Р 51317.4.4-2007 (МЭК 61000-4-4:2004) Совместимость технических средств электромагнитная. Устойчивость к наносекундным импульсным помехам. Требования и методы испытаний
ГОСТ Р 51317.4.5-99 (МЭК 61000-4-5-95) Совместимость технических средств электромагнитная. Устойчивость к микросекундным импульсным помехам большой энергии. Требования и методы испытаний
ГОСТ Р 51317.4.6-99 (МЭК 61000-4-6-96) Совместимость технических средств электромагнитная. Устойчивость к кондуктивным помехам, наведенным радиочастотными электромагнитными полями. Требования и методы испытаний
ГОСТ Р 51317.4.7-2008 (МЭК 61000-4-7:2002) Совместимость технических средств электромагнитная. Общее руководство по средствам измерений и измерениям гармоник и интергармоник для систем электроснабжения и подключаемых к ним технических средств
ГОСТ Р 51317.4.11-2007 (МЭК 61000-4-11:2004) Совместимость технических средств электромагнитная. Устойчивость к провалам, кратковременным прерываниям и изменениям напряжения электропитания. Требования и методы испытаний
ГОСТ Р 51317.4.15-2012 (МЭК 61000-4-15:2010) Совместимость технических средств электромагнитная. Фликерметр. Функциональные и конструктивные требования
ГОСТ Р 51318.11-2006 (СИСПР 11:2004) Совместимость технических средств электромагнитная. Промышленные, научные, медицинские и бытовые (ПНМБ) высокочастотные устройства. Радиопомехи индустриальные. Нормы и методы измерений
ГОСТ Р 51318.14.1-2006 (СИСПР 14-1:2005) Совместимость технических средств электромагнитная. Бытовые приборы, электрические инструменты и аналогичные устройства. Радиопомехи индустриальные. Нормы и методы испытаний
