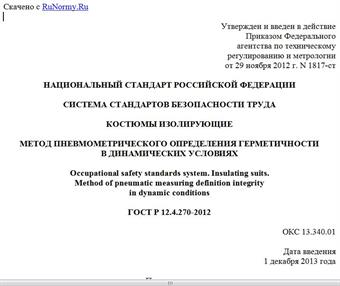

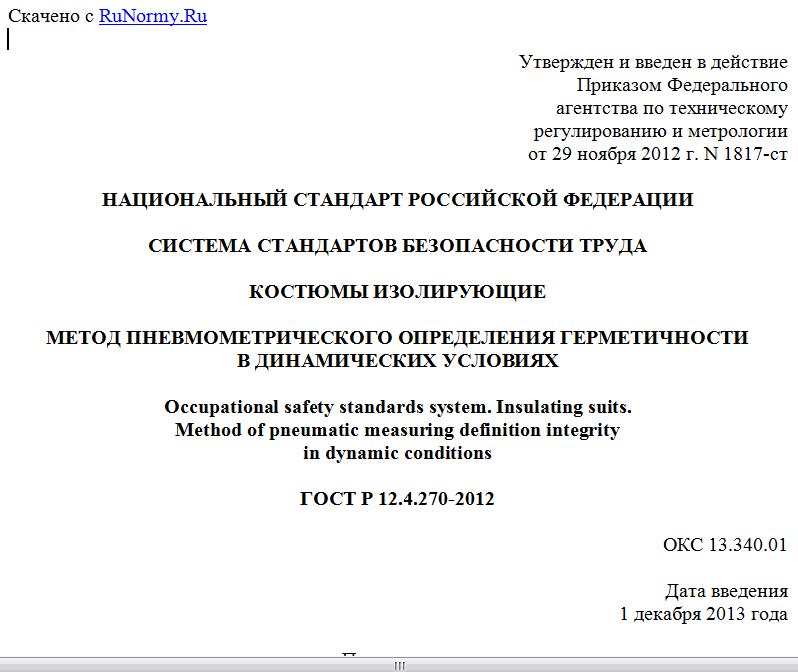

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 29 ноября 2012 г. N 1817-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМА СТАНДАРТОВ БЕЗОПАСНОСТИ ТРУДА
КОСТЮМЫ ИЗОЛИРУЮЩИЕ
МЕТОД ПНЕВМОМЕТРИЧЕСКОГО ОПРЕДЕЛЕНИЯ ГЕРМЕТИЧНОСТИ
В ДИНАМИЧЕСКИХ УСЛОВИЯХ
Occupational safety standards system. Insulating suits.
Method of pneumatic measuring definition integrity
in dynamic conditions
ГОСТ Р 12.4.270-2012
ОКС 13.340.01
Дата введения
1 декабря 2013 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Открытым акционерным обществом "Казанский химический научно-исследовательский институт" (ОАО "КазХимНИИ").
2. Внесен Техническим комитетом по стандартизации средств индивидуальной защиты ТК 320 "СИЗ".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 29 ноября 2012 г. N 1817-ст.
4. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт устанавливает метод пневмометрического определения герметичности изолирующих костюмов (далее ИК) в динамических условиях.
Стандарт не распространяется на следующие специальные виды изолирующих костюмов:
- военные;
- пожарные;
- медицинские;
- авиационные;
- для подводных работ;
- для работ с радиоактивными веществами.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 51672-2000 Метрологическое обеспечение испытаний продукции для целей подтверждения соответствия. Основные положения
ГОСТ 12.1.019-79 Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. герметичность ИК: Способность (свойство) материала и конструкции ИК количественно и качественно ограничивать проникание наружного зараженного воздуха в подкостюмное пространство.
3.2. проникание: Процесс, при котором зараженный наружный воздух поступает в подкостюмное пространство ИК через все возможные пути проникания: конструктивные сочленения, клапаны сброса избыточного давления, отверстия от механических повреждений, сквозные технологические дефекты в материале и непосредственно через него.
4. Сущность метода определения герметичности
Сущность метода заключается в измерении скорости проникания наружного воздуха в подкостюмное пространство ИК через конструктивные сочленения, клапаны сброса избыточного давления, отверстия от механических повреждений, сквозные технологические дефекты в материале при постоянном отрицательном перепаде давления.
5. Испытательное оборудование и средства измерений
5.1. Испытательный комплекс показан на рисунке 1. В его состав должны входить: трубчатый манекен, электронный расходомер, электронный дифманометр, насос, блок автоматического поддержания отрицательного перепада давления и соединительные элементы.
1 - трубчатый манекен; 2 - электронный расходомер;
3 - электронный дифманометр; 4 - насос;
5 - блок автоматического поддержания отрицательного
перепада давления; 6 - пневмоканал; 7 - штуцер
Рисунок 1. Испытательный комплекс
5.1.1. Трубчатый манекен показан на рисунке 2. Пределы его регулирования по высоте от 1660 до 1880 мм, по ширине от 300 до 600 мм.
5.1.2. Электронный расходомер для объемных скоростей от 5 до 1000 см3/мин с погрешностью не более 10%, по нормативному документу (НД).
5.1.3. Электронный дифманометр со шкалой +/- 250 Па (от -250 до +250 Па), погрешность измерения не более 2%, по (НД).
5.1.4. Регулируемый по расходу насос с функцией отбора воздуха: узел его подачи УПВ-СИЗ КЯВП, по нормативному документу (НД).
5.1.5. Блок автоматического поддержания отрицательного перепада давления, по НД.
1 - остов манекена; 2 - муляж головы человека;
3 - плечевой каркас; 4 - габаритная скоба;
5 - габаритная рамка; 6 - направляющая втулка;
7 - стопорный винт; 8 - регулятор высоты манекена;
9 - подошва
Рисунок 2. Трубчатый манекен
5.1.6. Соединительный штуцер для подключения костюмов к дифманометру и расходомеру, наружный диаметр 8 мм.
5.1.7. Резиновые шланги для обеспечения пневматической связи (пневмоканал), внутренний диаметр 6 мм.
6. Порядок подготовки к проведению испытаний
6.1. Предварительно на испытателе в изолирующем костюме при стандартных движениях определяют фактические максимальные значения , которые затем воспроизводят на испытательном комплексе. При невозможности получения таких данных испытания проводят при постоянном отрицательном перепаде давления (20 +/- 5) Па.
6.2. С помощью регулятора устанавливают высоту манекена в соответствии с ростом представленного на испытание костюма.
6.3. Надевают на манекен ИК, располагая его в "открытом виде" на плечевом каркасе выдвижением габаритной рамки из направляющей втулки, формируют максимальный объем подкостюмного пространства по отношению к верхней поверхности габаритных скоб и фиксируют это положение стопорным винтом. При наличии лицевой части ее надевают на муляж головы.
6.4. Герметизируют ИК в соответствии с руководством по эксплуатации.
6.5. Собирают испытательный комплекс пневмометрического определения герметичности в соответствии с рисунком 1.
6.6. Присоединяют трубку пневмоканала к ИК в зависимости от его конструкции: либо через специально установленный штуцер, либо через переходную втулку, ввинчиваемую в канал подачи воздуха в костюм (шланг воздухоподачи и т.п.).
6.7. Включают электропитание испытательного комплекса.
6.8. После установления постоянного отрицательного перепада давления (20 +/- 5) Па, обеспечиваемого блоком автоматического поддержания, или другого значения, определенного в испытаниях на конкретном костюме, зажимом перекрывают пневмоканал и проверяют герметичность испытательной схемы (рисунок 1, элементы 2 - 6). Величина подсоса воздуха через электронный расходомер принимается за фоновое значение.
6.9. Снимают зажим и выжидают время установления постоянного отрицательного перепада давления в ИК.
7. Проведение испытаний
7.1. При установившемся отрицательном перепаде давления и постоянно воспроизводимом его значении на электронном расходомере измеряют величину скорости проникания наружного воздуха в ИК.
7.2. Выключают электропитание испытательного комплекса.
7.3. Проводят разгерметизацию ИК.
