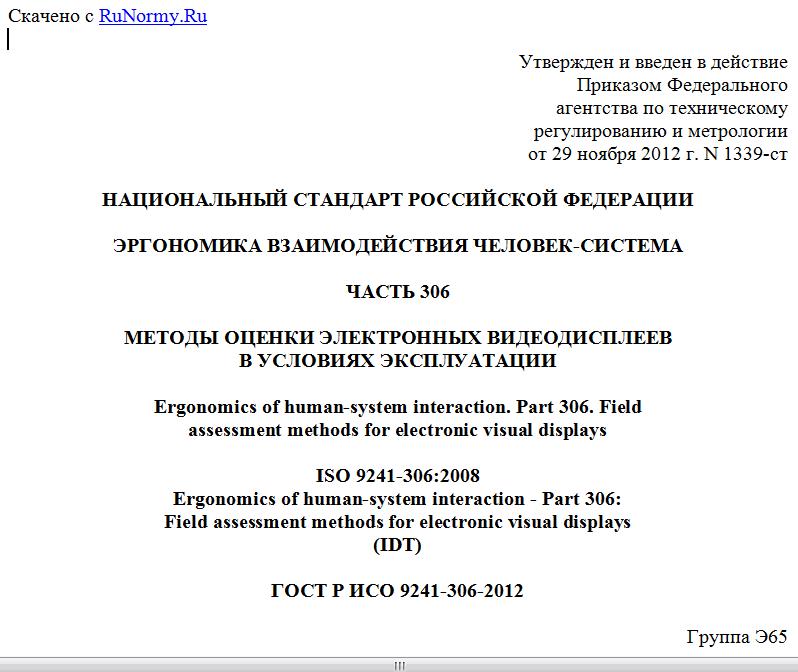

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 29 ноября 2012 г. N 1339-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЭРГОНОМИКА ВЗАИМОДЕЙСТВИЯ ЧЕЛОВЕК-СИСТЕМА
ЧАСТЬ 306
МЕТОДЫ ОЦЕНКИ ЭЛЕКТРОННЫХ ВИДЕОДИСПЛЕЕВ
В УСЛОВИЯХ ЭКСПЛУАТАЦИИ
Ergonomics of human-system interaction. Part 306. Field
assessment methods for electronic visual displays
ISO 9241-306:2008
Ergonomics of human-system interaction - Part 306:
Field assessment methods for electronic visual displays
(IDT)
ГОСТ Р ИСО 9241-306-2012
Группа Э65
ОКС 13.180;
35.180
Дата введения
1 июля 2014 года
Предисловие
1 ПОДГОТОВЛЕН Автономной некоммерческой организацией "Научно-технический центр сертификации электрооборудования "ИСЭП" на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартам N 452 "Безопасность аудио-, видео-, электронной аппаратуры, оборудования информационных технологий и телекоммуникационного оборудования"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 29 ноября 2012 г. N 1339-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 9241-306:2008 "Эргономика взаимодействия человек-система. Часть 306. Методы оценки электронных видеодисплеев в условиях эксплуатации" (ISO 9241-306:2008 "Ergonomics of human-system interaction - Part 306: Field assessment methods for electronic visual displays").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru)
Введение
Международная организация по стандартизации (ИСО) является всемирной федерацией национальных организаций по стандартизации (национальных комитетов - членов ИСО). Разработка международных стандартов осуществляется техническими комитетами ИСО. Каждый национальный комитет, заинтересованный в деятельности, для которой создан технический комитет, имеет право быть представленным в этом комитете. Международные правительственные и неправительственные организации, взаимодействующие с ИСО, также принимают участие в этой работе. По вопросам стандартизации в области электротехники ИСО тесно сотрудничает с Международной электротехнической комиссией (МЭК).
Международные стандарты разрабатываются в соответствии с Директивами ИСО/МЭК, часть 2.
Международный стандарт ИСО 9241-306 подготовлен техническим комитетом ИСО/ТК 159 "Эргономика", подкомитетом ПК 4 "Эргономика взаимодействия человек-система".
Серия стандартов ИСО 9241 первоначально была разработана как международный стандарт, состоящий из семнадцати частей по эргономическим требованиям к работам в офисе с использованием видеодисплейных терминалов. В процессе пересмотра стандартов ИСО 9241 произошло реструктурирование: расширена область его применения, включены другие смежные стандарты, что сделало его более удобным в работе.
Обзор всех стандартов серии ИСО 9241 приведен в приложении A.
1 Область применения
Настоящий стандарт устанавливает методы оптического, геометрического и визуального контроля для оценки дисплея в различных окружающих средах использования, приведенных в ИСО 9241-303.
2 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты, обязательные при применении настоящего стандарта. Для датированных ссылочных стандартов применяется только указанное издание. Для недатированных ссылочных стандартов применяется последнее издание ссылочного стандарта, включая все изменения и поправки:
ИСО 9241-302 Эргономика взаимодействия человек-система. Часть 302. Терминология для электронных видеодисплеев (ISO 9241-302, Ergonomics of human-system interaction - Part 302: Terminology for electronic visual Displays)
ИСО 9241-303 Эргономика взаимодействия человек-система. Часть 303: Требования к электронным визуальным дисплеям (ISO 9241-303, Ergonomics of human-system interaction - Part 303: Requirements for electronic visual displays)
ИСО 9241-305 Эргономика взаимодействия человек-система. Часть 305: Оптические лабораторные методы испытания электронных визуальных дисплеев (ISO 9241-305, Ergonomics of human-system interaction - Part 305: Optical laboratory test methods for electronic visual displays)
ИСО 9241-307 Эргономика взаимодействия человек-система. Часть 307. Методы анализа и проверки соответствия электронных видеодисплеев (ISO 9241-307, Ergonomics of human-system interaction - Part 307: Analysis and compliance test methods for electronic visual displays).
3 Термины и определения
В настоящем стандарте применены термины и определения по ИСО 9241-302.
4 Подготовка оценки
4.1 Дисплеи на основе электронно-лучевой трубки (ЭЛТ-дисплеи)
4.1.1 Прогрев дисплея
Следует дать достаточно времени (около 20 мин) для стабилизации яркости дисплея.
4.1.2 Размагничивание
Если монитор имеет встроенное устройство размагничивания, то следует активизировать его.
4.1.3 Очистка
Следует гарантировать, что фронтальная поверхность дисплея чиста, в противном случае очистить ее согласно инструкциям изготовителя.
4.1.4 Параметры настройки контраста и светлоты
Следует настроить контраст и светлоту дисплея с помощью органов управления, расположенных на экране, в соответствии с условиями освещения окружающей среды следующим образом:
- использовать настроечную таблицу, содержащую области различных значений шкалы яркости от белого до черного цвета;
- установить контраст и светлоту на максимум (100%);
- в темной окружающей среде следует уменьшать яркость до тех пор, пока самая темная область настроечной таблицы не выведется на экран абсолютно черной - разница между самой темной и следующей более светлой областью должна быть хорошо заметной;
- установить контраст так, чтобы светлота области белого цвета была на максимуме до тех пор, пока разница между белой и следующей за ней более темной областью не станет заметной;
- в нетемной окружающей среде следует установить светлоту на значение, при котором все уровни серого хорошо различимы.
4.1.5 Размер изображения
Следует использовать заводские настройки или настройки по умолчанию, если таковые предусмотрены. В противном случае размер изображения необходимо привести к указанному размеру.
4.2 Жидкокристаллические дисплеи (ЖК-дисплеи)
Плоскопанельный дисплей должен быть физически приготовлен к оценке.
4.2.1 Прогрев дисплея
Следует дать достаточно времени (около 20 мин) для стабилизации яркости дисплея. При указании времени прогрева изготовителем следует прогревать дисплей в течение заданного времени.
4.2.2 Очистка
Следует убедиться, что дисплей чист, в противном случае очистить его согласно инструкциям изготовителя.
4.2.3 Настройки контраста и яркости
Следует настроить контраст и яркость дисплея (с помощью органов управления, расположенных на экране, при их наличии) в соответствии с условиями освещения окружающей среды следующим образом:
- использовать настроечную таблицу, содержащую области различных значений шкалы яркости от белого до черного цвета;
- установить контраст и яркость на максимум (100%);
- следует установить яркость на значение, при котором все уровни серого хорошо различимы;
- вывести на экран стандартное приложение и установить яркость на уровень, соответствующий условиям освещения.
4.2.4 Разрешение
Следует использовать рекомендованное изготовителем (физическое) разрешение. Изменение этого естественного разрешения на другое может вызвать ухудшение качества изображения на дисплее и представления знаков вследствие несовершенной пиксельной интерполяции (см. рисунок 1).
Рисунок 1 - Буквы, отображенные на экране дисплея
с физическим и преобразованным разрешениями
