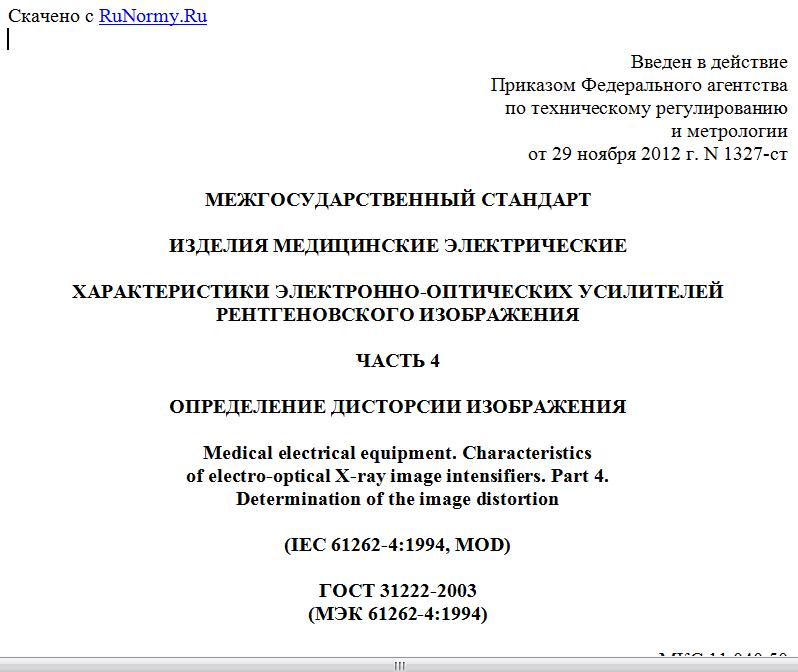

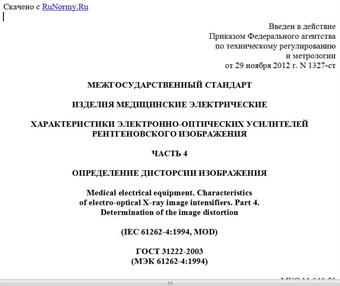

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 29 ноября 2012 г. N 1327-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ИЗДЕЛИЯ МЕДИЦИНСКИЕ ЭЛЕКТРИЧЕСКИЕ
ХАРАКТЕРИСТИКИ ЭЛЕКТРОННО-ОПТИЧЕСКИХ УСИЛИТЕЛЕЙ
РЕНТГЕНОВСКОГО ИЗОБРАЖЕНИЯ
ЧАСТЬ 4
ОПРЕДЕЛЕНИЕ ДИСТОРСИИ ИЗОБРАЖЕНИЯ
Medical electrical equipment. Characteristics
of electro-optical X-ray image intensifiers. Part 4.
Determination of the image distortion
(IEC 61262-4:1994, MOD)
ГОСТ 31222-2003
(МЭК 61262-4:1994)
МКС 11.040.50
Дата введения
1 января 2015 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ)
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 5 декабря 2003 г. N 24)
За принятие стандарта проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Туркменистан TM Главгосслужба "Туркменстандартлары"
4 Приказом Федерального агентства по техническому регулированию и метрологии от 29 ноября 2012 г. N 1327-ст межгосударственный стандарт ГОСТ 31222-2003 (МЭК 61262-4:1994) введен в действие в качестве национального стандарта Российской Федерации с 1 января 2015 г.
5 Настоящий стандарт модифицирован по отношению к международному стандарту IEC 61262-4:1994 Medical electrical equipment - Characteristics of electro-optical X-ray image intensifiers - Part 4: Determination of the image distortion (Изделия медицинские электрические. Характеристики электронно-оптических усилителей рентгеновского изображения. Часть 4. Определение дисторсии изображения) путем изменения содержания пункта 3.1.5.
Степень соответствия - модифицированная (MOD).
Стандарт подготовлен на основе применения ГОСТ Р 51531-99 (МЭК 61262-4:1994)
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
Введение
Настоящий стандарт является прямым применением международного стандарта IEC 61262-4 "Изделия медицинские электрические. Характеристики электронно-оптических усилителей рентгеновского изображения. Часть 4. Определение дисторсии изображения", подготовленного подкомитетом ПК 62B "Аппараты для лучевой диагностики" технического комитета ТК 62 "Изделия медицинские электрические".
В настоящем стандарте приняты следующие типы шрифтов:
- методы испытаний - курсив;
- термины, определяемые в пункте 3.1 и в приложении А настоящего стандарта, - прописные буквы.
ДИСТОРСИЯ ИЗОБРАЖЕНИЯ является функциональной рабочей характеристикой, которая устанавливает отклонение от подобия между изображением во ВХОДНОЙ ПЛОСКОСТИ и ВЫХОДНЫМ ИЗОБРАЖЕНИЕМ ЭЛЕКТРОННО-ОПТИЧЕСКОГО УСИЛИТЕЛЯ РЕНТГЕНОВСКОГО ИЗОБРАЖЕНИЯ. Обычно предполагают, что угловая дисторсия, подобная S-образной дисторсии прямой линии, проходящей через ЦЕНТР ВХОДНОГО ПОЛЯ, может быть уменьшена благодаря соответствующему магнитному экрану, так как УСИЛИТЕЛЬ РЕНТГЕНОВСКОГО ИЗОБРАЖЕНИЯ сам по себе по конструкции очень близок к аксиальной симметрии.
Настоящий стандарт нормирует требования к радиальной дисторсии. Незначительная S-образная дисторсия может сохраняться, несмотря на экранирование. Ее влияние на измерение увеличения, описанное ниже, незначительно.
В настоящее время действует ГОСТ 26141 "Усилители рентгеновского изображения медицинских рентгеновских аппаратов. Общие технические требования. Методы испытаний". ГОСТ 26141 распространяется на усилители рентгеновского изображения (УРИ), включающие в себя блок преобразования на основе рентгеновского электронно-оптического преобразователя (РЭОП) в защитном кожухе и блок питания электродов РЭОП, а также замкнутую телевизионную систему (ЗТС) с монитором (видеоконтрольным устройством). Параметры качества изображения, нормируемые ГОСТ 26141, включают в себя требования к телевизионной системе и оцениваются наблюдателем либо измеряются, как правило, на экране монитора ЗТС.
В IEC 60788 "Медицинская радиационная техника. Термины и определения", а также в настоящем стандарте под термином УСИЛИТЕЛЯ РЕНТГЕНОВСКОГО ИЗОБРАЖЕНИЯ (УРИ) понимают устройство для преобразования РЕНТГЕНОВСКОГО ИЗОБРАЖЕНИЯ в усиленное видимое изображение с использованием дополнительного источника энергии для этого усиления, т.е. УРИ - блок преобразования, включающий в себя РЭОП и его блок питания. Параметры изображения измеряют на выходном экране РЭОП с применением увеличительных оптических устройств. Проведение подобных измерений рекомендуется осуществлять на предприятии-изготовителе.
1 Область применения
Настоящий стандарт распространяется на ЭЛЕКТРОННО-ОПТИЧЕСКИЕ УСИЛИТЕЛИ РЕНТГЕНОВСКОГО ИЗОБРАЖЕНИЯ, используемые в медицинской практике в составе диагностических РЕНТГЕНОВСКИХ АППАРАТОВ.
Требования настоящего стандарта являются рекомендуемыми.
Настоящий стандарт устанавливает метод определения ДИСТОРСИИ ИЗОБРАЖЕНИЯ ЭЛЕКТРОННО-ОПТИЧЕСКИХ УСИЛИТЕЛЕЙ РЕНТГЕНОВСКОГО ИЗОБРАЖЕНИЯ.
2 Нормативные ссылки
В настоящем стандарте использована ссылка на стандарт:
IEC 60788:1984 Медицинская радиационная техника. Термины и определения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Определения
3.1 Используемые термины
В настоящем стандарте применяют следующие термины с соответствующими определениями <*>:
--------------------------------
<*> Наряду с нижеприведенными терминами применяют термины по IEC 60788 (см. приложение А). В тех случаях, когда наименование термина, определенного в 3.1.1 - 3.1.10, совпадает с приведенным в IEC 60788, преимущество имеет определение термина настоящего стандарта.
3.1.1 УРИ: ЭЛЕКТРОННО-ОПТИЧЕСКИЙ УСИЛИТЕЛЬ РЕНТГЕНОВСКОГО ИЗОБРАЖЕНИЯ;
3.1.2 ВХОДНАЯ ПЛОСКОСТЬ: Плоскость, перпендикулярная к оси симметрии УРИ и касательная к той части его корпуса, которая максимально выступает в сторону ИСТОЧНИКА ИЗЛУЧЕНИЯ;
3.1.3 Не используется;
3.1.4 РАЗМЕР ВХОДНОГО ПОЛЯ: Диаметр поля на ВХОДНОЙ ПЛОСКОСТИ УРИ, которое может быть использовано для передачи РЕНТГЕНОВСКОГО ИЗОБРАЖЕНИЯ при нормированном РИВ (см. 3.1.5). Для УРИ с несколькими режимами увеличения РАЗМЕР ВХОДНОГО ПОЛЯ УРИ для каждого режима увеличения должен соответствовать тому же диаметру ВЫХОДНОГО ИЗОБРАЖЕНИЯ, что и для наибольшего РАЗМЕРА ВХОДНОГО ПОЛЯ;
3.1.5 РАССТОЯНИЕ ИСТОЧНИК - ВХОДНАЯ ПЛОСКОСТЬ (РИВ): Расстояние между ФОКУСНЫМ ПЯТНОМ РЕНТГЕНОВСКОЙ ТРУБКИ и ВХОДНОЙ ПЛОСКОСТЬЮ УРИ <*>;
--------------------------------
<*> Также в литературе - фокусное расстояние (F).
3.1.6 ЦЕНТР ВЫХОДНОГО ИЗОБРАЖЕНИЯ: Центр наименьшей окружности, описывающей ВЫХОДНОЕ ИЗОБРАЖЕНИЕ;
3.1.7 ЦЕНТР ВХОДНОГО ПОЛЯ: Точка ВХОДНОЙ ПЛОСКОСТИ, изображаемая в ЦЕНТРЕ ВЫХОДНОГО ИЗОБРАЖЕНИЯ;
3.1.8 ЦЕНТРАЛЬНАЯ ОСЬ: Линия, перпендикулярная к ВХОДНОЙ ПЛОСКОСТИ и проходящая через ЦЕНТР ВХОДНОГО ПОЛЯ;
3.1.9 УВЕЛИЧЕНИЕ В ЦЕНТРЕ (как характеристика УРИ): Отношение длины в ВЫХОДНОМ ИЗОБРАЖЕНИИ к реальной длине небольшого объекта,
