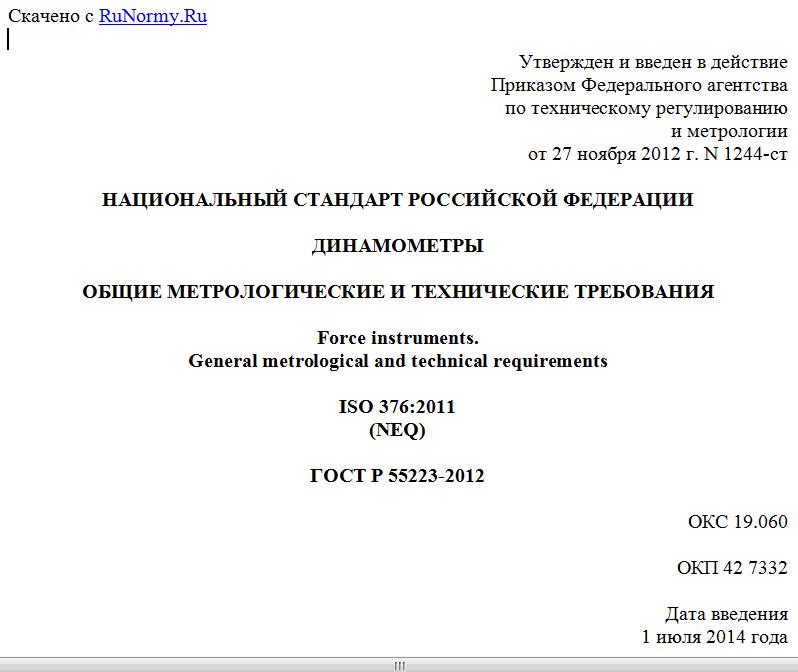

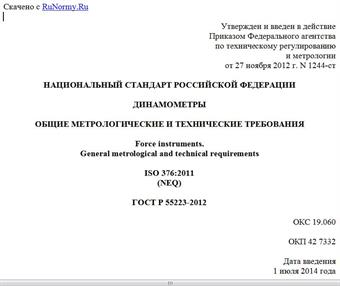

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ДИНАМОМЕТРЫ

ОБЩИЕ МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

Force instruments.
General metrological and technical requirements

ISO 376:2011
(NEQ)

ГОСТ Р 55223-2012

ОКС 19.060

ОКП 42 7332

Дата введения
1 июля 2014 года

Предисловие

1. Разработан Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева").
2. Внесен Управлением метрологии Федерального агентства по техническому регулированию и метрологии, ТК 310.
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 27 ноября 2012 г. N 1244-ст.
4. Настоящий стандарт соответствует международному стандарту ИСО 376:2011 "Материалы металлические. Калибровка силомеров, применяемых для верификации одноосных испытательных машин" (ISO 376:2011 "Metallic materials - Calibration of force-proving instruments used for the verification of uniaxial testing machines", NEQ) в части технических требований и метода калибровки динамометров.
5. Введен впервые.

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).

1. Область применения

Настоящий стандарт устанавливает общие метрологические и технические требования к эталонным и рабочим динамометрам и принципы их классификации.
Настоящий стандарт распространяется на динамометры растяжения/сжатия, в которых силу определяют измерением упругой деформации нагружаемого элемента или величины, которая пропорциональна этой деформации.

2. Нормативные ссылки

В настоящем стандарте применена нормативная ссылка на стандарт:
ГОСТ 8.663-2009 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений силы
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3. Термины и определения

В настоящем стандарте применен термин с соответствующим определением:
эталонный динамометр: Устройство, предназначенное для поверки (калибровки) рабочих средств измерений силы, состоящее из датчика силы и индикатора

4. Обозначения и сокращения

Обозначения используемых в настоящем стандарте единиц величин приведены в таблице 1.

Таблица 1

Единицы величин

Наименование величины Обозначение Единица
Относительная погрешность, связанная с воспроизводимостью b %
Относительная погрешность, связанная с повторяемостью b' %
Относительная погрешность, связанная с ползучестью c %
Максимальная нагрузка датчика Ff Н
Максимальная эталонная сила FN Н
Относительная погрешность, связанная с интерполяцией fc %
Относительная погрешность, связанная с дрейфом нуля f0 %
Показание индикатора после снятия силы it -
Показание индикатора до приложения силы i0 -
Показание индикатора через 30 с после приложения или снятия максимальной эталонной силы i30 -
Показание индикатора через 300 с после приложения или снятия максимальной эталонной силы i300 -
Разрешающая способность индикатора r Н
Относительная погрешность, связанная с гистерезисом v %
Изменение показаний индикатора динамометра, вызванное приложением силы при увеличении нагрузки X -
Расчетное значение показаний индикатора динамометра при приложенной силе Xa -
Изменение показаний индикатора динамометра, вызванное приложением силы при уменьшении нагрузки X' -
Максимальное изменение показаний индикатора динамометра, вызванное приложением силы серий 1, 3 и 5 Xmax -
Минимальное изменение показаний индикатора динамометра, вызванное приложением силы серий 1, 3 и 5 Xmin -
Изменение показаний индикатора динамометра после приложения максимальной эталонной силы XN -
Среднее значение изменений показаний индикатора динамометра, вызванных приложением силы при вращении -
Среднее значение изменений показаний индикатора динамометра, вызванных приложением силы без вращения -

5. Технические требования

5.1. Градуировка динамометра заключается в приложении силы к датчику силы и регистрации данных с индикатора, который считается неотъемлемой частью динамометра.
Неопределенность показаний индикатора не должна значительно влиять на неопределенность всего динамометра. Рекомендуется, чтобы неопределенность показаний индикатора была не больше чем 1/3 неопределенности показаний динамометра в целом.
5.2. Приложение силы
Датчик силы и оснастка для его нагружения должны быть сконструированы таким образом, чтобы была гарантия осевого приложения силы, будь то силы растяжения или сжатия.
Примеры конструкции оснастки для нагружения даны в Приложении А.
5.3. Измерения изменений выходного сигнала динамометра, вызванных приложением силы
Измерения изменений выходного сигнала нагруженного датчика силы могут быть выполнены механическими, электрическими, оптическими или другими средствами с адекватной точностью и стабильностью.
Тип и качество устройства, измеряющего изменения, зависят от того, предназначен ли динамометр только для дискретных сил или для применения с интерполяцией. Циферблатный индикатор, если он используется при больших значениях деформации в единицах длины, может содержать большие локализованные периодические погрешности, которые вносят неопределенность результатов измерений для того, чтобы позволить интерполяцию между опорными значениями силы. Циферблатный индикатор может применяться для интерполяции, если его периодическая погрешность оказывает пренебрежимо малое влияние на составляющую погрешности, связанную с интерполяцией.
5.4. Маркировка динамометров
Все элементы динамометра (включая кабели для электрических соединений) должны иметь индивидуальную и однозначную маркировку, например, используя имя изготовителя, модель и серийный номер. Для датчиков силы должна быть указана максимальная рабочая сила.

6. Калибровка динамометра

6.1. Общая информация
Калибровка является обязательной частью других контрольных процедур, таких, как поверка, аттестация и испытания в целях утверждения типа и т.п.
6.1.1. Предварительные мероприятия
Перед выполнением калибровки динамометра следует удостовериться в том, что он может быть откалиброван. Это можно сделать с помощью предварительных испытаний, которые описаны ниже и приведены в качестве примеров.
6.1.2. Испытание на перегрузку
Это необязательное испытание описано в Приложении Б.
6.1.3. Проверка условий приложения силы
Следует удостовериться в том, что:
- крепежная система динамометра позволяет аксиальное (осевое) приложение силы, когда динамометр используется для испытания на растяжение;
- нет никакого взаимодействия между датчиком силы и опорами эталонной машины, если динамометр используется для испытания на сжатие.
В Б.2 (Приложение Б) приведен пример метода, который может быть применен.
6.1.4. Испытание на изменение напряжения питания
Испытание проводят по усмотрению калибровочной лаборатории. Для динамометров, требующих электрического питания, проверяют, чтобы изменение порядка +/- 10% напряжения в сети не оказывало значительного влияния. Проверку проводят с помощью имитатора датчика силы или другим аналогичным методом.
Для просмотра документа целиком скачайте его >>>
