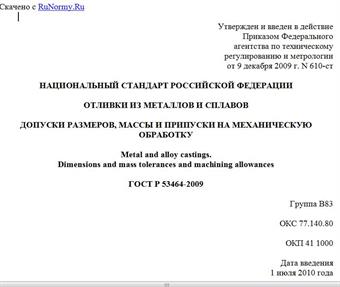

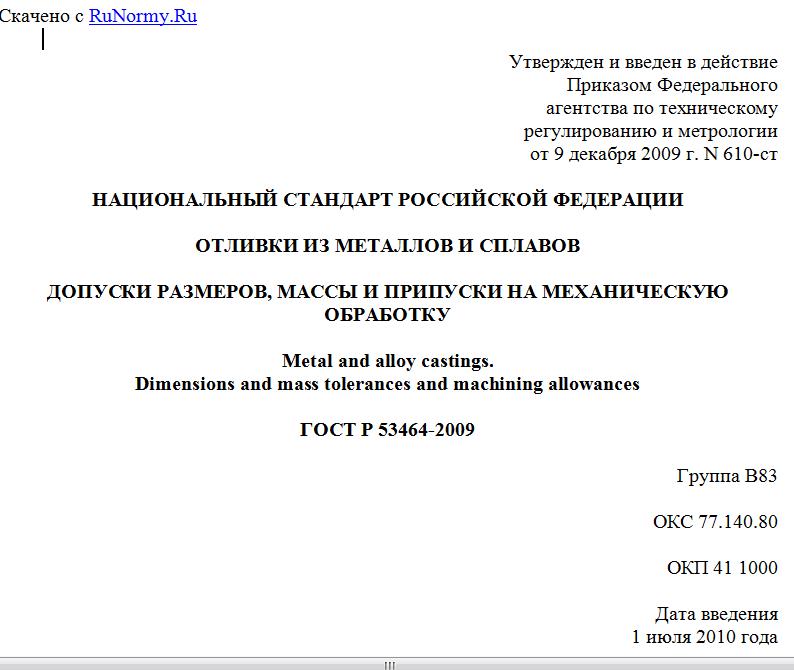

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ОТЛИВКИ ИЗ МЕТАЛЛОВ И СПЛАВОВ
ДОПУСКИ РАЗМЕРОВ, МАССЫ И ПРИПУСКИ НА МЕХАНИЧЕСКУЮ ОБРАБОТКУ
Metal and alloy castings.
Dimensions and mass tolerances and machining allowances
ГОСТ Р 53464-2009
Группа В83
ОКС 77.140.80
ОКП 41 1000
Дата введения
1 июля 2010 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Государственным образовательным учреждением высшего профессионального образования "Московский государственный технический университет "МАМИ".
2. Внесен Техническим комитетом по стандартизации ТК 252 "Литейное производство".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 9 декабря 2009 г. N 610-ст.
4. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на отливки из черных и цветных металлов и сплавов и устанавливает допуски размеров, формы, расположения и неровностей поверхности, массы и припуски на механическую обработку.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 2.308-79 Единая система конструкторской документации. Указание на чертежах допусков форм и расположения поверхностей
ГОСТ 3.1125-88 Единая система технической документации. Правила графического выполнения элементов литейных форм и отливок
ГОСТ 8-82 Станки металлорежущие. Общие требования к испытаниям на точность
ГОСТ 3212-92 Комплекты модельные. Уклоны формовочные, стержневые знаки, допуски размеров
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Номинальный размер детали (отливки): размер, указанный на чертеже детали (отливки).
3.2. Средний размер детали: размер детали, соответствующий середине поля его допуска.
3.3. Вид размеров отливки: совокупность размеров отливки, характеризующихся подобными конструктивными и технологическими условиями формирования их точности.
Размеры вида 1 - размеры элементов отливок, образованных одной частью литейной формы или одним стержнем.
Размеры вида 2 - размеры элементов отливок, образованных двумя полуформами или полуформой и стержнем (в том числе размеры, выходящие на плоскость разъема отливки или пересекающие ее).
Размеры вида 3 - размеры элементов отливок, образованных тремя и более частями литейной формы, несколькими стержнями или подвижными элементами формы, а также толщины стенок, являющихся замыкающим звеном двух размеров.
3.4. Действительный размер отливки: действительный размер, измеряемый двухточечным инструментом.
3.5. Допуск смещения элемента отливки по плоскости разъема: разность предельных отклонений положений частей элемента отливки, формируемых в разных полуформах.
3.6. Общий допуск элемента отливки: комплексный допуск, включающий допуск размера от поверхности до базы и независимо назначенные допуски формы и расположения нормируемого участка поверхности.
3.7. Шероховатость поверхностей: совокупность повторяющихся неровностей малой величины (микронеровностей).
Базовой линией для определения параметров шероховатости служит средняя линия микропрофиля поверхности. Приняты обозначения: Ra (мкм) - среднеарифметическое отклонение микропрофиля поверхностей; Rz (мкм) - высота неровностей профиля (по десяти точкам).
3.8. Неровностность поверхности: совокупность повторяющихся неровностей средней величины (мезонеровностей), т.е. неровностей поверхности с шагом, превышающим базовую длину, на которой измеряют шероховатость данной поверхности.
Базовой линией для определения значений параметров неровностности служит средняя линия профиля поверхности.
Базовая длина для измерения неровностности поверхностей отливок принимается равной 4 - 10 базовым длинам для измерения шероховатости, но не менее пяти шагов неровностности и не более 100 мм.
Неровностность занимает промежуточное положение между шероховатостью и отклонениями формы поверхности.
3.9. Допуск неровностности поверхности отливки: наибольшая высота мезонеровностей поверхности отливки, т.е. сумма наибольшей высоты выступа и впадины поверхности.
3.10. Припуск на обработку: толщина слоя металла, удаляемая с поверхности отливки при ее обработке в целях обеспечения заданных размеров, формы, расположения, неровностностей и шероховатости поверхности детали.
3.11. Общий припуск: суммарный припуск на все переходы обработки, соответствующий серединам полей допусков детали и отливки.
3.12. Минимальный литейный припуск: припуск, необходимый для обеспечения заданных требований к качеству (шероховатости, неровностности и бездефектности) поверхности детали и зависящий от толщины удаляемого при обработке поверхностного слоя, шероховатости и неровностности поверхности отливки. Поверхностные дефекты отливки не должны выходить за пределы минимального литейного припуска.
3.13. Поверхностный слой отливки (детали): слой металла с видоизмененными (при формировании или предшествующей обработке) составом, микроструктурой и свойствами, обладающий повышенным сопротивлением лезвийной обработке.
3.14. Технологический напуск: местное или неравномерное увеличение тела отливки по сравнению с чертежом литой детали с нормативными припусками на обработку, вызванное особенностями литейной технологии. К технологическим напускам относятся: пополнения, обеспечивающие направленную кристаллизацию отливки; пополнения, сглаживающие местные углубления и выступы; пополнения и стяжки, компенсирующие искажение конфигурации отливки под влиянием напряжений, возникающих при охлаждении; непроливаемые отверстия; усадочные ребра; литейные уклоны.
3.15. Параметры точности отливки: обобщенные характеристики точности размеров, поверхностей или отливки в целом.
Параметры точности размеров и поверхностей отливки включают класс точности, размеров, степень коробления элемента отливки, степень точности поверхности, а также смещение элемента отливки и ряд припуска поверхности отливки.
Параметры точности отливки в целом включают класс размерной точности, степень коробления, степень точности поверхностей и класс точности, а также смещение отливки.
3.16. Нормы точности отливки: требования к уровню значений параметров точности отливки.
Нормы точности устанавливают в зависимости от назначения, конструктивно-технологических особенностей, условий эксплуатации и изготовления отливки.
3.17. Исключен с 1 марта 2013 года. - Изменение N 2, утв. Приказом Росстандарта от 12.03.2013 N 10-ст.
4. Общие положения
4.1. Номинальный размер отливки следует принимать равным номинальному размеру детали для необрабатываемых поверхностей (рисунок 1) и сумме среднего размера детали и половине общего припуска на обработку для обрабатываемых поверхностей при одностороннем припуске (рисунок 2) и двухстороннем припуске (типа тел вращения или взаимно противоположных поверхностей) (рисунок 3).
Lд - номинальный размер детали; Lо - номинальный размер
отливки; LоA - наименьший размер отливки; LоБ - наибольший
размер отливки; Tобщ - общий допуск отливки
Рисунок 1
Zобщ - общий припуск; Lд, Lо, LоA, LоБ, Tобщ - см. рисунок 1
Рисунок 2
Dд, Dо - номинальный размер детали, отливки; DоА, DоБ - наименьший
