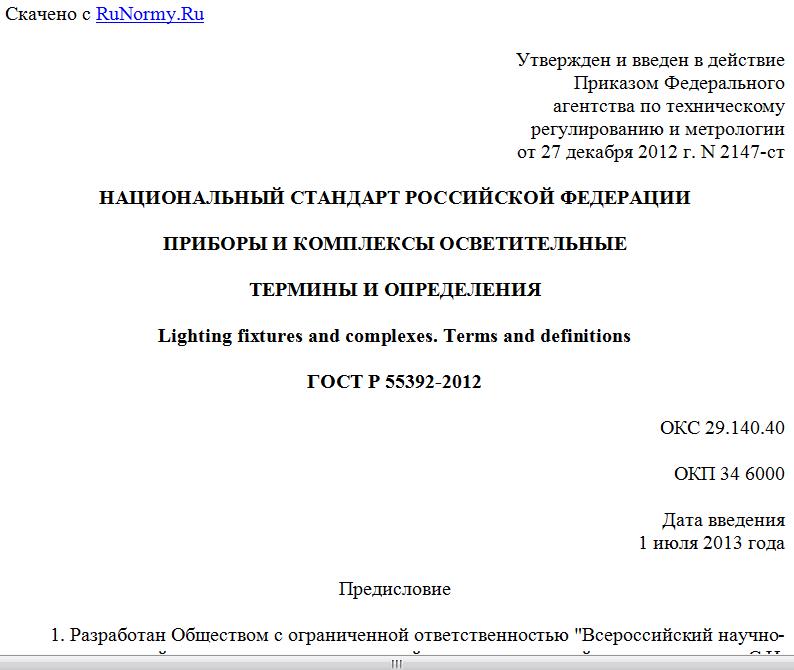

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 27 декабря 2012 г. N 2147-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ПРИБОРЫ И КОМПЛЕКСЫ ОСВЕТИТЕЛЬНЫЕ
ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
Lighting fixtures and complexes. Terms and definitions
ГОСТ Р 55392-2012
ОКС 29.140.40
ОКП 34 6000
Дата введения
1 июля 2013 года
Предисловие
1. Разработан Обществом с ограниченной ответственностью "Всероссийский научно-исследовательский, проектно-конструкторский светотехнический институт им. С.И. Вавилова" (ООО "ВНИСИ").
2. Внесен Техническим комитетом по стандартизации 332 "Светотехнические изделия".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2012 г. N 2147-ст.
4. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
Введение
Установленные настоящим стандартом термины с соответствующими определениями расположены в систематизированном порядке, отражающем систему светотехнических понятий в области осветительных приборов и комплексов.
Для каждого понятия установлен один стандартизованный термин. Недопустимые к применению термины-синонимы приведены в круглых скобках за стандартизованным термином и обозначены пометкой "Ндп".
Терминологические статьи, содержащие термины, установленные другими стандартами, заключены в рамки из тонких линий.
Для стандартизованных терминов 2.1, 2.7, 2.8, 4.3, 4.4, 4.31 приведены в качестве справочных их краткие формы, которые разрешается применять в случаях, исключающих возможность их различного толкования.
Наличие квадратных скобок в терминологической статье означает, что в нее включены два (или более) термина, имеющих общие терминоэлементы.
Установленные определения допускается при необходимости изменять, вводя в них производные признаки, раскрывая значения используемых в них терминов, указывая объекты, относящиеся к определенному понятию. Изменения не должны нарушать объема и содержания понятий, определенных в настоящем стандарте.
В случаях, когда в термине содержатся все необходимые и достаточные признаки понятия, определение не приведено, и вместо него поставлен прочерк.
В стандарте приведены алфавитные указатели терминов на русском языке и буквенных обозначений систем фотометрирования осветительного прибора.
Справочные приложения содержат пояснения терминов, используемых в настоящем стандарте.
Стандартизованные термины набраны полужирным шрифтом, их краткие формы, в том числе представленные аббревиатурой, - светлым, а недопустимые синонимы - курсивом.
1. Область применения
Настоящий стандарт устанавливает термины и определения понятий в области осветительных приборов и комплексов общего назначения с электрическими источниками света.
Настоящий стандарт охватывает терминологию в указанной области в части светотехнических характеристик и фотометрических понятий осветительных приборов и комплексов, а также их классификации по отдельным признакам (защите от воздействия среды, способу установки, видам освещения, области применения, светораспределению).
Настоящий стандарт не устанавливает терминологию в указанной области, связанную с частными оптическими, конструктивными, электрическими и эксплуатационными характеристиками осветительных приборов и комплексов.
Настоящий стандарт не устанавливает термины в области осветительных приборов и комплексов специального назначения, а также специфическую терминологию в указанной области, характерную для узкопрофессионального применения.
Термины, установленные настоящим стандартом, обязательны для применения во всех видах документов (стандартах, технической и договорной документации, научно-технической, учебной, справочной литературе и т.п.) в сфере разработки, производства, измерений и эксплуатации осветительных приборов и комплексов.
2. Термины и определения
Общие понятия
2.1. Осветительный прибор; ОП: устройство, предназначенное для освещения и содержащее один или несколько электрических ИС и осветительную арматуру.
2.2. Осветительный комплекс: устройство, предназначенное для освещения, состоящее из набора ОП или отдельных ИС, светоперераспределяющих и/или светопреобразующих элементов, а также конструктивных, электротехнических и других элементов, сборочных единиц или блоков, имеющее общую техническую документацию и выполняющее свои функции только в собранном виде у потребителя.
Примечание. В отличие от осветительного комплекса осветительная установка состоит из отдельно изготавливаемых и приобретаемых светотехнических изделий (ОП, оптических элементов, например, рассеивателей, конструктивных и электротехнических элементов), собираемых на месте по проекту данной осветительной установки. Кроме того, в понятие "осветительная установка" помимо средств освещения включают средства питания и управления освещением, а также освещаемый объект, например освещаемое помещение, участок полотна дороги или улицы, стену здания и т.п.
2.3. ОП со светодиодами: ОП, в котором в качестве ИС используются светодиодные лампы или модули.
2.4. Неразборный ОП со светодиодами: ОП со светодиодами, из которого светодиодный модуль не может быть изъят без применения специальных инструментов или без нарушения его герметизации.
2.5. Светильник: ОП, перераспределяющий излучение ИС внутри больших, вплоть до , телесных углов.
2.6. Прожектор: ОП, концентрирующий излучение ИС с помощью элементов оптической системы (зеркал и/или линз) в направлении, как правило, оптической оси в ограниченном угле излучения и, как правило, имеющий приспособления для изменения направления светового пучка (лиру), а в ряде случаев и его угловых размеров (фокусирующее устройство).
Примечание. Ограничение угла излучения характеризуется минимальным углом рассеяния, не превышающим значения 30° - для круглосимметричных и 80° - для симметричных и асимметричных прожекторов.
2.7. Источник света; ИС: преобразователь электрической энергии в электромагнитное излучение в видимой области спектра.
Примечание. В ОП общего назначения используются электрические ИС следующих типов: тепловые (лампы накаливания), разрядные и светодиодные.
2.8.
Светодиод; СД: полупроводниковый прибор с p-n переходом, испускающий некогерентное видимое излучение при пропускании через него электрического тока. [ГОСТ Р 54814-2011, статья 3.22]
2.9. Лампа-светильник: ИС, содержащий оптическую систему, стандартный цоколь, элементы, обеспечивающие работу прибора в электрической сети, и выполняющий функции пространственного перераспределения и спектрального преобразования генерируемого им излучения.
2.10.
Светодиодный модуль: устройство, используемое в качестве источника света, состоящее из одного или более светодиодов, установленных на общей плате с полным набором оптических, механических, теплоотводящих компонентов и устройств коммутации, но не содержащее устройств управления. [ГОСТ Р 54814-2011, статья 3.18]
2.11.
Светодиодный модуль со встроенным устройством управления: светодиодный модуль с устройством управления, предназначенный для присоединения к источнику напряжения. Примечание. Если светодиодный модуль со встроенным устройством управления имеет цоколь, то его считают лампой со встроенным устройством управления. [ГОСТ Р 54814-2011, статья 3.40]
2.12.
Светодиодная лампа со встроенным устройством управления: устройство, которое не может быть разобрано без неизбежного повреждения, с цоколем, удовлетворяющим требованиям МЭК 60061-1, и включающее в себя светодиодный источник света и любые дополнительные элементы, необходимые для зажигания и стабильной работы источника света. [ГОСТ Р 54814-2011, статья 3.39]
2.13. Осветительная арматура: устройство, предназначенное для следующих целей: пространственного перераспределения и/или спектрального преобразования излучения ИС, устранения или снижения слепящего действия ИС и оптической системы ОП, крепления ИС внутри ОП и собственно ОП к опорной поверхности, подключения ИС к системе питания и их устойчивой работы, защиты ИС и оптической системы от механических повреждений и воздействия окружающей среды, защиты от прикосновения к токоведущим частям ОП.
Примечания
1. Осветительная арматура с разрядными ИС, как правило, включает в себя устройства для зажигания и стабилизации их работы.
2. Осветительная арматура для светодиодных ИС, как правило, включает в себя устройства управления и элементы для отвода тепла от ИС.
3. Осветительная арматура прожекторов, как правило, включает в себя приспособления для изменения направления и концентрации светового пучка.
4. При использовании в ОП в качестве ИС лампы-светильника или светодиодного модуля функции пространственного перераспределения и/или спектрального преобразования света и ограничения слепящего действия преимущественно выполняются собственно ИС.
2.14. Оптическая система: часть осветительной арматуры, состоящая из элементов, которые участвуют в пространственном перераспределении и/или спектральном преобразовании излучения ИС.
Примечание. Для ОП с лампой-светильником или светодиодным модулем оптическая система, как правило, это часть ИС.
2.15. Отражающая оптическая система: оптическая система, в которой перераспределение излучения ИС происходит на основе явления отражения света.
2.16. Зеркально-отражающая оптическая система: отражающая оптическая система, в которой отражение происходит преимущественно на основе явления зеркального отражения света.
Примечание. Зеркальное отражение подразделяют на френелевское отражение, металлическое отражение, отражение от поверхности с многослойным интерференционным покрытием и полное внутреннее отражение.
