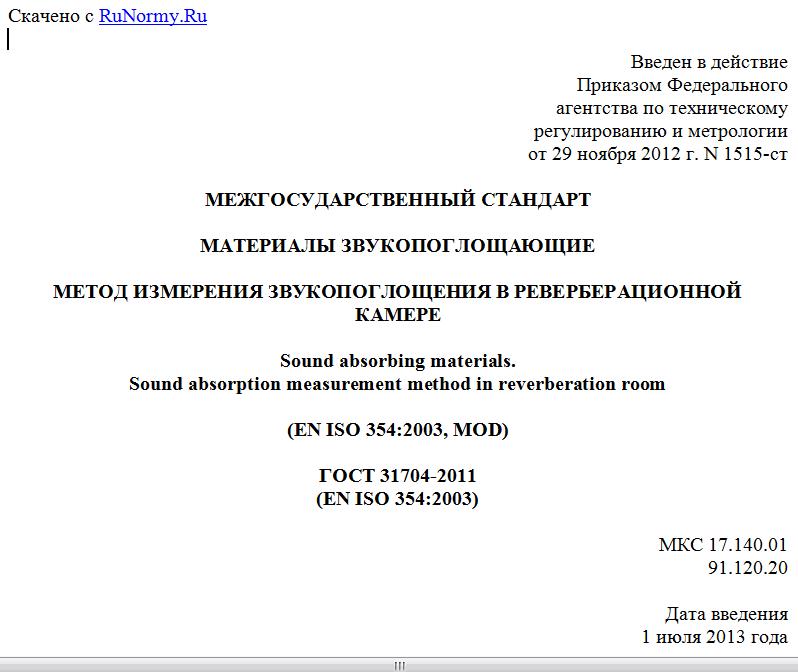

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 29 ноября 2012 г. N 1515-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
МАТЕРИАЛЫ ЗВУКОПОГЛОЩАЮЩИЕ
МЕТОД ИЗМЕРЕНИЯ ЗВУКОПОГЛОЩЕНИЯ В РЕВЕРБЕРАЦИОННОЙ КАМЕРЕ
Sound absorbing materials.
Sound absorption measurement method in reverberation room
(EN ISO 354:2003, MOD)
ГОСТ 31704-2011
(EN ISO 354:2003)
МКС 17.140.01
91.120.20
Дата введения
1 июля 2013 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Некоммерческим партнерством "Производители современной минеральной изоляции "Росизол" на основе собственного аутентичного перевода на русский язык европейского регионального стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 465 "Строительство".
3. Принят Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и оценке соответствия в строительстве (приложение к Протоколу от 8 декабря 2011 г. N 39).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа государственного управления строительством
Азербайджан AZ Государственный комитет градостроительства и архитектуры
Армения AM Министерство градостроительства
Казахстан KZ Агентство по делам строительства и жилищно-коммунального хозяйства
Киргизия KG Госстрой
Молдова MD Министерство строительства и регионального развития
Россия RU Министерство регионального развития
Таджикистан TJ Агентство по строительству и архитектуре при Правительстве
Узбекистан UZ Госархитектстрой
Украина UA Министерство регионального развития и строительства
4. Настоящий стандарт является модифицированным по отношению к европейскому региональному стандарту EN ISO 354:2003. Acoustics - Measurement of sound absorption in a reverberation room (Акустика. Измерение звукопоглощения в реверберационной камере) путем изменения отдельных положений указанного стандарта и внесения дополнительных положений, объяснение которых приведено во введении.
Наименование настоящего стандарта изменено относительно наименования европейского регионального стандарта для приведения в соответствие с ГОСТ 1.5-2001 (подраздел 3.6).
Тексты аутентичного перевода структурных элементов европейского регионального стандарта, не включенных в текст настоящего стандарта, приведены в дополнительном Приложении ДА.
Перевод с английского языка (en).
Степень соответствия - модифицированная (MOD).
5. Приказом Федерального агентства по техническому регулированию и метрологии от 29 ноября 2012 г. N 1515-ст межгосударственный стандарт ГОСТ 31704-2011 (EN ISO 354:2003) введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2013 г.
6. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
В текст настоящего стандарта внесены редакционные изменения и технические уточнения, не требующие специальных пояснений и выделенные в тексте стандарта курсивом.
Раздел 2 дополнен ссылками на ГОСТ 31705-2011, ГОСТ 17168-82, ГОСТ 31295.1-2005.
Из текста европейского регионального стандарта исключены пункты 6.3.1 и примечание к пункту 7.3.3, т.к. сведения, приведенные в указанных пунктах, носят информационный характер и не содержат конкретных требований.
Из пункта 8.2.2 исключена ссылка на технический отчет ISO/TO-13.
Из Приложения B, подраздел B.1, исключено примечание, в котором приведена ссылка на стандарт ASTM E 795, т.к. отсутствует его национальный аналог.
1. Область применения
Настоящий стандарт устанавливает метод измерения коэффициента звукопоглощения акустических материалов, применяемых для стен или потолков, а также эквивалентной площади звукопоглощения объектов (например, мебели, группы людей или пространственных звукопоглотителей) в реверберационной камере.
Результаты измерений могут быть использованы для сравнения акустических характеристик материалов, разработки методов расчета и проектирования акустики залов и защиты помещений от шума.
Настоящий стандарт не распространяется на метод измерения характеристик звукопоглощения слабо демпфированных резонаторов.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 31705-2011 (EN ISO 11654:1997) Материалы звукопоглощающие, применяемые в зданиях. Оценка звукопоглощения (EN ISO 11654:1997. Акустика - Поглотители звука, применяемые в зданиях. Оценка звукопоглощения, MOD)
ГОСТ 17168-82 Фильтры электронные октавные и третьоктавные. Общие технические требования и методы испытаний (МЭК 61260:1995. Электроакустика. Фильтры с полосой пропускания в октаву и долю октавы, NEQ)
ГОСТ 31295.1-2005 (ISO 9613-1:1993) Шум. Затухание звука при распространении на местности. Часть 1. Расчет поглощения звука атмосферой (ISO 9613-1:1993. Акустика. Затухание звука при распространении на местности. Часть 1. Расчет поглощения звука атмосферой, MOD).
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Кривая спада: графическое изображение зависимости спада уровня звукового давления в помещении от времени после прекращения работы источника звука.
3.2. Время реверберации: время T в секундах, необходимое для спада уровня звукового давления в замкнутых помещениях на 60 дБ после прекращения работы источника звука.
Примечания
1. Время T, соответствующее спаду уровня звукового давления на 60 дБ, может быть определено методом линейной экстраполяции коротких отрезков частотного диапазона уровня звукового давления.
2. Приведенное выше определение термина "время реверберации" основано на допущении, что в идеальном случае существует линейная зависимость между уровнем звукового давления и временем его спада, при этом уровень фонового шума относительно мал.
3.3. Метод прерываемого шума: метод получения кривых спада уровня звукового давления (далее - кривые спада) непосредственной записью спада уровня звукового давления после возбуждения помещения широкополосным шумом или шумом ограниченной полосы.
3.4. Метод интегрирования импульсных откликов: метод получения кривых спада обратным интегрированием импульсных откликов, возведенных в квадрат.
3.5. Импульсный отклик: временное возрастание уровня звукового давления во времени, наблюдаемое в одной точке помещения в результате излучения звукового импульса Дирака в другой точке этого помещения.
Примечание. На практике не представляется возможным точное воспроизведение импульса Дирака (импульс бесконечно малой длительностью, применяемый при теоретических расчетах), однако кратковременные импульсы звука (например, создаваемые выстрелами) могут быть использованы для практических измерений с достаточной аппроксимацией. Альтернативный метод измерения заключается в применении сигнала с периодом, соответствующим последовательности максимальной длины волны (MLS) или другого детерминистского сигнала, сигнала с плоским спектром, а также в преобразовании измеренного сигнала обратно в импульсный отклик.
3.6. Эквивалентная площадь звукопоглощения камеры: условная площадь поверхности звукопоглощения, на которой отсутствуют дифракционные эффекты и которая, являясь единственным поглощающим элементом в помещении, обеспечивает то же время реверберации, что и рассматриваемое помещение.
Примечания
1. Площадь измеряют в квадратных метрах.
2. Условную площадь поверхности звукопоглощения реверберационной камеры без образца обозначают ; реверберационной камеры с испытываемым образцом - .
3.7. Эквивалентная площадь звукопоглощения образца : разность между значениями эквивалентной площади звукопоглощения реверберационной камеры с образцом и без него.
Примечание. Площадь звукопоглощения измеряют в квадратных метрах.
