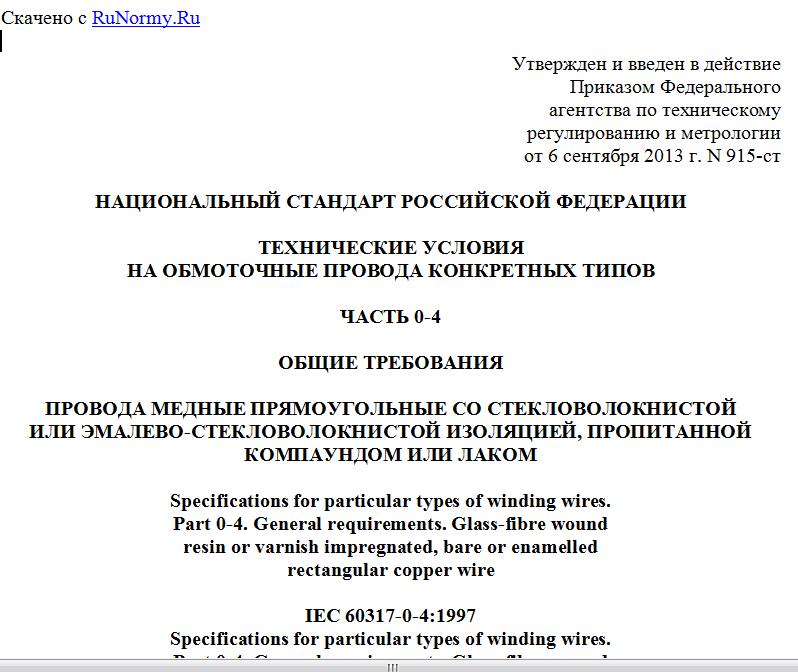

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 6 сентября 2013 г. N 915-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
НА ОБМОТОЧНЫЕ ПРОВОДА КОНКРЕТНЫХ ТИПОВ
ЧАСТЬ 0-4
ОБЩИЕ ТРЕБОВАНИЯ
ПРОВОДА МЕДНЫЕ ПРЯМОУГОЛЬНЫЕ СО СТЕКЛОВОЛОКНИСТОЙ
ИЛИ ЭМАЛЕВО-СТЕКЛОВОЛОКНИСТОЙ ИЗОЛЯЦИЕЙ, ПРОПИТАННОЙ
КОМПАУНДОМ ИЛИ ЛАКОМ
Specifications for particular types of winding wires.
Part 0-4. General requirements. Glass-fibre wound
resin or varnish impregnated, bare or enamelled
rectangular copper wire
IEC 60317-0-4:1997
Specifications for particular types of winding wires.
Part 0-4. General requirements. Glass-fibre wound
resin or varnish impregnated, bare or enamelled
rectangular copper wire
(IDT)
ГОСТ Р МЭК 60317-0-4-2013
Группа Е43
ОКС 29.060.10
ОКП 35 9000
Дата введения
1 января 2015 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Открытым акционерным обществом "Всероссийский научно-исследовательский, проектно-конструкторский и технологический институт кабельной промышленности" (ОАО "ВНИИКП") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 046 "Кабельные изделия".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 6 сентября 2013 г. N 915-ст.
4. Настоящий стандарт идентичен международному стандарту МЭК 60317-0-4:1997 "Технические условия на обмоточные провода конкретных типов. Часть 0-4. Общие требования. Провода медные прямоугольные со стекловолокнистой или эмалево-стекловолокнистой изоляцией, пропитанной компаундом или лаком" (IEC 60317-0-4:1997 "Specifications for particular types of winding wires - Part 0-4: General requirements - Glass-fibre wound resin or varnish impregnated, bare or enamelled rectangular copper wire"), включая изменения: A1:1999, A2:2005.
Изменения выделены в тексте стандарта слева двойной вертикальной линией.
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении ДА.
5. Введен впервые.
6. Некоторые положения международного стандарта, указанного в пункте 4, могут являться объектами патентных прав. Международная электротехническая комиссия (МЭК) не несет ответственности за идентификацию подобных патентных прав.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
Введение
Международный стандарт МЭК 60317-0-4:1997 входит в серию стандартов на изолированные провода, используемые для обмоток в электрооборудовании. Серия состоит из трех групп: 1) Обмоточные провода. Методы испытаний (МЭК 60851); 2) Технические условия на обмоточные провода конкретных типов (МЭК 60317); 3) Упаковка обмоточных проводов (МЭК 60264).
Международный стандарт МЭК 60317-0-4:1997 подготовлен техническим комитетом МЭК N 55 "Обмоточные провода".
1. Область применения
Настоящий стандарт устанавливает общие требования к медным прямоугольным проводам со стекловолокнистой или эмалево-стекловолокнистой изоляцией, пропитанной компаундом или лаком (далее - провода).
Диапазон номинальных размеров проволоки приведен в соответствующем стандарте серии МЭК 60317, устанавливающем частные требования к проводам конкретного типа.
Если дается ссылка на обмоточный провод по стандарту серии МЭК 60317, приведенному в разделе 2, то его обозначение должно состоять из следующих элементов: - обозначение стандарта МЭК; - номинальные размеры проволоки в миллиметрах (ширина x толщина); - тип изоляции. Пример обозначения: МЭК 60317-31 - 4,00 x 1,00 Тип 2G1
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
МЭК 60317-31 <1> Технические условия на обмоточные провода конкретных типов. Часть 31. Провод медный прямоугольный со стекловолокнистой или эмалево-стекловолокнистой изоляцией, пропитанной компаундом или лаком, температурный индекс 180 (IEC 60317-31, Specifications for particular types of winding wires - Part 31: Glass fibre wound resin or varnish impregnated, bare or enamelled rectangular copper wire, temperature index 180)
МЭК 60317-32 <1> Технические условия на обмоточные провода конкретных типов. Часть 32. Провод медный прямоугольный со стекловолокнистой или эмалево-стекловолокнистой изоляцией, пропитанной компаундом или лаком, температурный индекс 155 (IEC 60317-32, Specifications for particular types of winding wires - Part 32: Glass fibre wound resin or varnish impregnated, bare or enamelled rectangular copper wire, temperature index 155)
--------------------------------
<1> Следует применять последнее издание стандарта, включая все последующие изменения.
МЭК 60317-33 <1> Технические условия на обмоточные провода конкретных типов. Часть 33. Провод медный прямоугольный со стекловолокнистой или эмалево-стекловолокнистой изоляцией, пропитанной компаундом или лаком, температурный индекс 200 (IEC 60317-33, Specifications for particular types of winding wires - Part 33: Glass fibre wound resin or varnish impregnated, bare or enamelled rectangular copper wire, temperature index 200)
МЭК 60851 <1> (все части) Обмоточные провода. Методы испытаний [IEC 60851 (all parts), Methods of test for winding wires] б/пер.
ИСО 3:1973 Предпочтительные числа. Ряды предпочтительных чисел (ISO 3:1973, Preferred numbers - Series of preferred numbers) б/пер.
--------------------------------
<1> Следует применять последнее издание стандарта, включая все последующие изменения.
3. Термины, определения, общие требования к методам испытаний и внешний вид
3.1. Термины и определения
В настоящем стандарте применены термины с соответствующими определениями:
3.1.1. Изолирующее покрытие (coating): слой материала, который наносят на проволоку или провод соответствующими способами, а затем высушивают и/или спекают.
3.1.2. Проволока (conductor): металлический проводник после удаления изоляции.
3.1.3. Покрытие (covering): слой материала, который накладывают в виде обмотки или оплетки на неизолированную или изолированную проволоку.
3.1.4. Трещина (crack): разрыв в изоляции, через который видна проволока при установленном увеличении.
3.1.5. Эмалированный провод (enamelled wire): провод с изоляцией из отвержденной смолы.
3.1.6. Тип (grade): градация толщины изоляции провода.
3.1.7. Изоляция (insulation): покрытие проволоки со специфической функцией выдерживать заданное электрическое напряжение.
3.1.8. Номинальный размер проволоки (nominal conductor dimension): обозначение размера проволоки по МЭК 60317.
3.1.9. Нормальное зрение (normal vision): зрение 20/20, при необходимости с корректирующими линзами.
3.1.10. Обмоточный провод (winding wire): провод, используемый для намотки катушек, создающих электромагнитное поле.
3.1.11. Провод (wire): металлическая проволока, покрытая изоляцией.
3.2. Общие требования к методам испытаний
Все методы испытаний по настоящему стандарту приведены в стандартах серии МЭК 60851.
Номера пунктов настоящего стандарта соответствуют номерам испытаний в МЭК 60851.
При несоответствии между стандартами на методы испытаний и настоящим стандартом следует руководствоваться последним.
Если для проведения испытания не указан диапазон номинальных размеров проволоки, то испытание относится ко всему диапазону номинальных размеров проволоки данного провода, указанному в соответствующем стандарте серии МЭК 60317, устанавливающем частные требования к проводам конкретного типа.
Если не указано иное, испытания проводят при температуре от 15 °C до 35 °C и относительной влажности воздуха от 45% до 75%. Перед началом измерений образцы предварительно выдерживают в этих условиях в течение времени, достаточного для стабилизации образцов.
Перед проведением испытания провод освобождают от упаковки так, чтобы он не подвергался при этом натяжению и излишним изгибам. Перед каждым испытанием следует убедиться, что испытуемые образцы не имеют повреждений.
