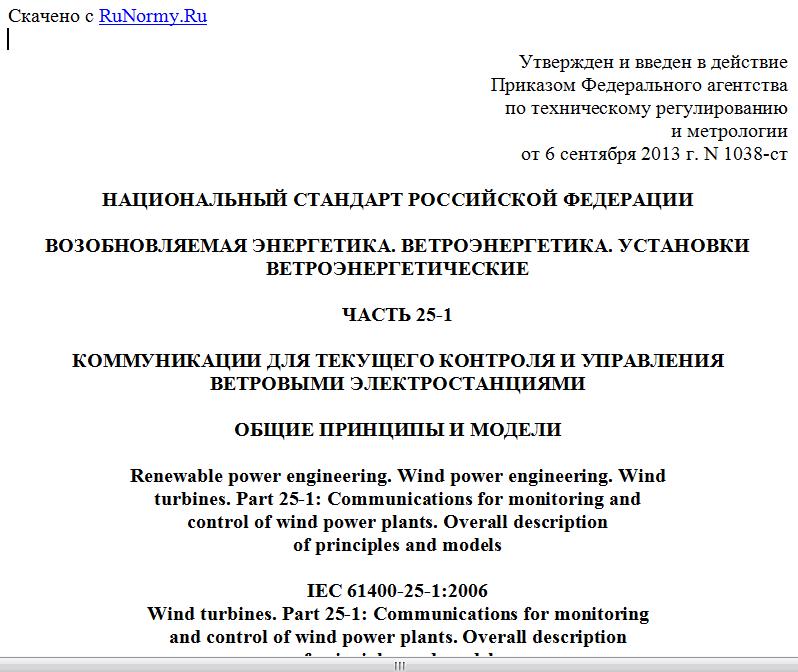

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 6 сентября 2013 г. N 1038-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ВОЗОБНОВЛЯЕМАЯ ЭНЕРГЕТИКА. ВЕТРОЭНЕРГЕТИКА. УСТАНОВКИ
ВЕТРОЭНЕРГЕТИЧЕСКИЕ
ЧАСТЬ 25-1
КОММУНИКАЦИИ ДЛЯ ТЕКУЩЕГО КОНТРОЛЯ И УПРАВЛЕНИЯ
ВЕТРОВЫМИ ЭЛЕКТРОСТАНЦИЯМИ
ОБЩИЕ ПРИНЦИПЫ И МОДЕЛИ
Renewable power engineering. Wind power engineering. Wind
turbines. Part 25-1: Communications for monitoring and
control of wind power plants. Overall description
of principles and models
IEC 61400-25-1:2006
Wind turbines. Part 25-1: Communications for monitoring
and control of wind power plants. Overall description
of principles and models
(MOD)
ГОСТ Р 54418.25.1-2013
(МЭК 61400-25-1:2006)
МКС 27.180
Дата введения
1 июля 2015 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании".
Сведения о стандарте
1. Подготовлен Открытым акционерным обществом "Научно-исследовательский институт энергетических сооружений" (ОАО "НИИЭС").
2. Внесен Техническим комитетом по стандартизации ТК 330 "Процессы, оборудование и энергетические системы на основе возобновляемых источников энергии".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 06 сентября 2013 г. N 1038-ст.
4. Настоящий стандарт является модифицированным по отношению к международному стандарту МЭК 61400-25-1:2006 "Турбины ветровые. Часть 25-1. Коммуникации для текущего контроля и управления ветровыми электростанциями. Общее описание принципов и моделей" (IEC 61400-25-1:2006 Wind turbines - Part 25-1: Communications for monitoring and control of wind power plants - Overall description of principles and models) путем изменения отдельных фраз (слов, значений показателей), которые выделены в тексте курсивом. Внесение указанных технических отклонений направлено на учет особенности объекта и/или аспекта стандартизации, характерных для Российской Федерации.
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации и межгосударственные стандарты, сведения о которых приведены в дополнительном Приложении ДА.
5. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
Введение
Настоящий стандарт из серии ГОСТ Р 54418.25 разработан для контроля состояния и управления ВЭС. Процесс моделирования в группе стандартов ГОСТ Р 54418.25 обеспечивает абстрактные определения классов и служб таким образом, чтобы спецификации являлись независимыми от определенных баз данных, конструктивных особенностей и операционных систем. Отображение этих абстрактных классов и служб к определенному коммуникационному профилю приведено в [1].
Настоящий стандарт дает описание принципов и моделей построения информационных систем ВЭС. Настоящий стандарт предназначен для продавцов (производителей, поставщиков), операторов, владельцев, проектировщиков ВЭС, а также системных интеграторов и коммунальных предприятий, работающих на рынке энергии ветра.
Группа стандартов ГОСТ Р 54418.25 предназначена для коммуникационной среды, поддерживаемой моделью клиент - сервер. Определены три области, сформированные отдельно, для обеспечения реализации масштабной модели:
1) информационные модели ветровой электростанции;
2) модели информационного обмена;
3) отображение моделей на стандартный профиль коммуникации.
Информационная модель ветровой электростанции и информационно-обменная модель рассматриваются вместе и представляют собой интерфейс между клиентом и сервером. В этой связке серверы информационной модели ВЭС служат для интерпретации доступных данных ветровой электростанции. Информационная модель ВЭС используется клиентским сервером для предложения унифицированной, компонентно-ориентированной точки зрения на ветровой электростанции. Информационно-обменная модель отражает все активные обмены сервера. Группа стандартов ГОСТ Р 54418.25 обеспечивает унификацию разнородных интерфейсов клиента и серверов разных производителей и поставщиков.
Концептуальная коммуникационная модель группы стандартов ГОСТ Р 54418.25 представлена на рисунке 1.
Рисунок 1. Концептуальная коммуникационная модель
в группе стандартов ГОСТ Р 54418.25
Группа стандартов ГОСТ Р 54418.25 определяет только информационные модели, информационный обмен и топографию конкретных коммуникационных протоколов. Группа стандартов ГОСТ Р 54418.25 исключает определение того, как и где реализовать коммуникационный интерфейс, интерфейс прикладного программирования и реализацию рекомендаций. Тем не менее целью этой группы стандартов является обеспечение информацией, связанной с одним компонентом ВЭС (таким, как ветровая турбина) и получаемой через соответствующие логические устройства.
Группа стандартов дает полное описание принципов и моделей, используемых в группе стандартов ГОСТ Р 54418.25.
Примечание. Группа стандартов ГОСТ Р 54418.25 фокусируется на общей информации, а не на информации конкретного производителя. Конкретные информационные элементы, которые, как правило, сильно различаются между реализацией конкретных производителей, могут быть, например, указаны в двусторонних соглашениях, в группах пользователей или в поправках к группе стандартов ГОСТ Р 54418.25.
1. Область применения
Настоящий стандарт предназначен для использования производителями и поставщиками ВЭС в качестве руководства по созданию коммуникационных элементов систем управления.
Стандарт, как и остальные стандарты группы стандартов ГОСТ Р 54418.25, определяет только информационные модели, информационный обмен и отображение в конкретных коммуникационных протоколах. Группа стандартов ГОСТ Р 54418.25 исключает определение того, как и где реализовать коммуникационный интерфейс, интерфейс прикладного программирования и рекомендации по реализации системы коммуникации. Тем не менее целью этой группы стандартов является обеспечение общестанционных систем (управления) информацией о каждом отдельном компоненте ВЭС (например, ветровая турбина) с использованием соответствующих механизма и логических устройств.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие национальные и межгосударственные стандарты:
ГОСТ Р МЭК 61850-7-1-2009 Сети и системы связи на подстанциях. Часть 7. Базовая структура связи для подстанций и линейного оборудования. Раздел 1. Принципы и модели
ГОСТ Р МЭК 61850-7-2-2009 Сети и системы связи на подстанциях. Часть 7. Базовая структура связи для подстанций и линейного оборудования. Раздел 2. Абстрактный интерфейс услуг связи (ACSI)
ГОСТ Р МЭК 61850-7-3-2009 Сети и системы связи на подстанциях. Часть 7. Базовая структура связи для подстанций и линейного оборудования. Раздел 3. Классы общих данных
ГОСТ Р МЭК 61850-7-4-2011 Сети и системы связи на подстанциях. Часть 7. Базовая структура связи для подстанций и линейного оборудования. Раздел 4. Совместимые классы логических узлов и классы данных
ГОСТ 28906-91 Системы обработки информации. Взаимосвязь открытых систем. Базовая эталонная модель.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. аналоговая информация ВЭС (wind power plant analogue information): Непрерывная информация о реальном состоянии или поведении системы или компонентов системы.
Пример - Измеренное значение, обрабатываемое значение, трехфазное значение, заданное значение, параметр.
3.2. ветровая электростанция (wind power plant): Электростанция, состоящая из двух и более ветроэлектрических установок, предназначенная для преобразования энергии ветра в электрическую энергию и передачи ее потребителю.
