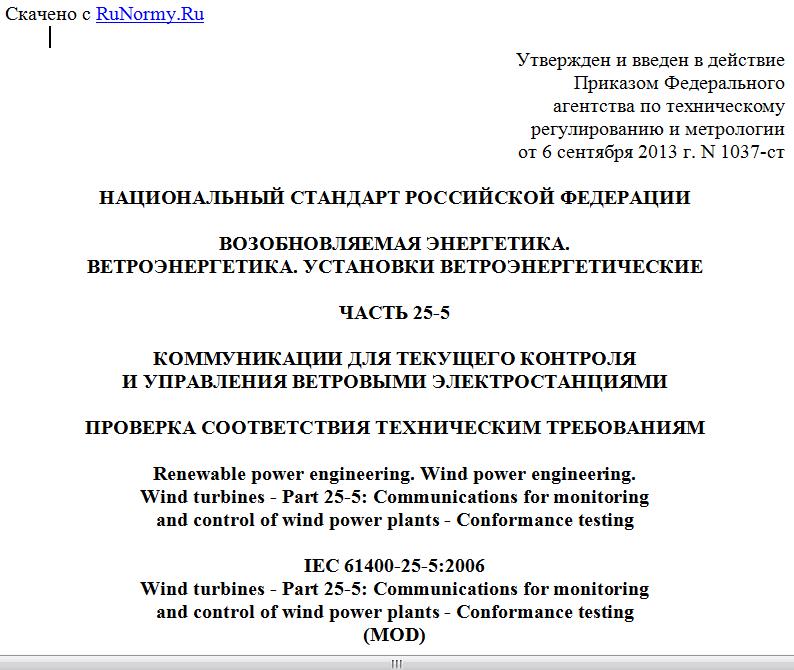

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ВОЗОБНОВЛЯЕМАЯ ЭНЕРГЕТИКА.
ВЕТРОЭНЕРГЕТИКА. УСТАНОВКИ ВЕТРОЭНЕРГЕТИЧЕСКИЕ
ЧАСТЬ 25-5
КОММУНИКАЦИИ ДЛЯ ТЕКУЩЕГО КОНТРОЛЯ
И УПРАВЛЕНИЯ ВЕТРОВЫМИ ЭЛЕКТРОСТАНЦИЯМИ
ПРОВЕРКА СООТВЕТСТВИЯ ТЕХНИЧЕСКИМ ТРЕБОВАНИЯМ
Renewable power engineering. Wind power engineering.
Wind turbines - Part 25-5: Communications for monitoring
and control of wind power plants - Conformance testing
IEC 61400-25-5:2006
Wind turbines - Part 25-5: Communications for monitoring
and control of wind power plants - Conformance testing
(MOD)
ГОСТ Р 54418.25.5-2013
(МЭК 61400-25-5:2006)
ОКС 27.180
Дата введения
1 июля 2015 года
Предисловие
1 ПОДГОТОВЛЕН Открытым акционерным обществом научно-исследовательский институт энергетических сооружений (ОАО "НИИЭС")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 330 "Процессы, оборудование и энергетические системы на основе возобновляемых источников энергии"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 6 сентября 2013 г. N 1037-ст
4 Настоящий стандарт является модифицированным по отношению к международному стандарту МЭК 61400-25-5:2006 "Турбины ветровые. Часть 25-5. Коммуникации для текущего контроля и управления ветровыми электростанциями. Проверка соответствия спецификации" (IEC 61400-25-5:2006 "Wind turbines - Part 25-5: Communications for monitoring and control of wind power plants - Conformance testing") путем изменения отдельных фраз (слов, значений показателей), которые выделены в тексте курсивом. Внесение указанных технических отклонений направлено на учет особенности объекта и/или аспекта стандартизации, характерных для Российской Федерации.
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации и межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru)
Введение
Настоящий стандарт из серии ГОСТ Р 54418.25 разработан для контроля состояния и управления ВЭС. Процесс моделирования в группе стандартов ГОСТ Р 54418.25 обеспечивает абстрактные определения классов и служб таким образом, чтобы спецификации являлись независимыми от определенных баз данных, конструктивных особенностей и операционных систем. Отображение этих абстрактных классов и служб к определенному коммуникационному профилю приведено в [1].
Настоящий стандарт дает описание принципов и моделей построения информационных систем ВЭС. Настоящий стандарт предназначен для продавцов (производителей, поставщиков), операторов, владельцев, проектировщиков ВЭС, а также системных интеграторов и коммунальных предприятий, работающих на рынке энергии ветра.
Группа стандартов ГОСТ Р 54418.25 предназначена для коммуникационной среды, поддерживаемой моделью клиент-сервер. Определены три области, сформированные отдельно, для обеспечения реализации масштабной модели:
1) информационные модели ветровой электростанции;
2) модели информационного обмена;
3) отображение моделей на стандартный профиль коммуникации.
Информационная модель ветровой электростанции и информационно-обменная модель рассматриваются вместе и представляют собой интерфейс между клиентом и сервером. В этой связке серверы информационной модели ВЭС служат для интерпретации доступных данных ветровой электростанции. Информационная модель ВЭС используется клиентским сервером для предложения унифицированной, компонентно-ориентированной точки зрения на ветровой электростанции. Информационно-обменная модель отражает все активные обмены сервера. Группа стандартов ГОСТ Р 54418.25 обеспечивает унификацию разнородных интерфейсов клиента и серверов разных производителей и поставщиков.
Концептуальная коммуникационная модель группы стандартов ГОСТ Р 54418.25 представлена на рисунке 1.
Рисунок 1 - Концептуальная коммуникационная
модель в группе стандартов ГОСТ Р 54418.25
Группа стандартов ГОСТ Р 54418.25 определяет только информационные модели, информационный обмен и топографию конкретных коммуникационных протоколов. Группа стандартов ГОСТ Р 54418.25 исключает определение того, как и где реализовать коммуникационный интерфейс, интерфейс прикладного программирования и реализацию рекомендаций. Тем не менее целью этой группы стандартов является обеспечение информацией, связанной с одним компонентом ВЭС (таким, как ветровая турбина) и получаемой через соответствующие логические устройства.
Группа стандартов дает полное описание принципов и моделей, используемых в группе стандартов ГОСТ Р 54418.25.
Примечание - Группа стандартов ГОСТ Р 54418.25 фокусируется на общей информации, а не на информации конкретного производителя. Конкретные информационные элементы, которые, как правило, сильно различаются между реализацией конкретных производителей, могут быть, например, указаны в двусторонних соглашениях, в группах пользователей или в поправках к группе стандартов ГОСТ Р 54418.25.
1 Область применения
Настоящий стандарт устанавливает процедуры испытаний (тестирования), которые должны быть проведены для определения соответствия коммуникационной системы ветровой электростанции (ВЭС) требованиям стандарта.
Тест соответствия - проверка системы в сборе. Стандарт определяет общие для всех производителей требования к качеству систем, которые проверяют с помощью тестов соответствия.
Проверки образца с помощью тестов соответствия не гарантируют абсолютную функциональную работоспособность устройства, но значительно снижают риск возникновения проблем при его изготовлении или монтаже.
Проверка на соответствие стандарту не заменяет обязательные заводские или эксплуатационные испытания, которые должны быть основаны на пользовательских требованиях к ВЭС, проводятся системным интегратором и обычно освидетельствуются получателем (клиентом). Эти тесты увеличивают вероятность выявления и своевременного разрешения потенциальных проблем.
Стандарт включает в себя описание процедуры тестирования на соответствие, гарантии качества, документацию о результатах проведенного теста.
Примечание - Для получения общей картины необходимо использовать другие стандарты группы ГОСТ Р 54418.25.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие национальные и межгосударственные стандарты:
ГОСТ Р ИСО/МЭК 9646-1-93 Информационная технология. Взаимосвязь открытых систем. Методология и основы аттестационного тестирования. Часть 1. Общие положения
ГОСТ Р 51237-98 Нетрадиционная энергетика. Ветроэнергетика. Термины и определения
ГОСТ Р МЭК 61850-7-1-2009 Сети и системы связи на подстанциях. Часть 7. Базовая структура связи для подстанций и линейного оборудования. Раздел 1. Принципы и модели
ГОСТ Р МЭК 61850-7-2-2009 Сети и системы связи на подстанциях. Часть 7. Базовая структура связи для подстанций и линейного оборудования. Раздел 2. Абстрактный интерфейс услуг связи (ACSI)
ГОСТ Р МЭК 61850-7-4-2011 Сети и системы связи на подстанциях. Часть 7. Базовая структура связи для подстанций и линейного оборудования. Раздел 4. Совместимые классы логических узлов и классы данных
ГОСТ 15971-90 Системы обработки информации. Термины и определения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены термины по ГОСТ Р 51237, ГОСТ 15971, а также следующие термины с соответствующими определениями:
3.1 ветровая электростанция (wind power plant); ВЭС: Электростанция, состоящая из двух и более ветроэлектрических установок, предназначенная для преобразования энергии ветра в электрическую энергию и передачи ее потребителю.
3.2 заводские испытания (FAT): Согласованные с клиентом функциональные тесты изготовленной системы автоматизации подстанции или ее частей с использованием параметров для запланированной программы, проведенные непосредственно у изготовителя или по согласованию в другом месте при помощи сертифицированного испытательного оборудования.
