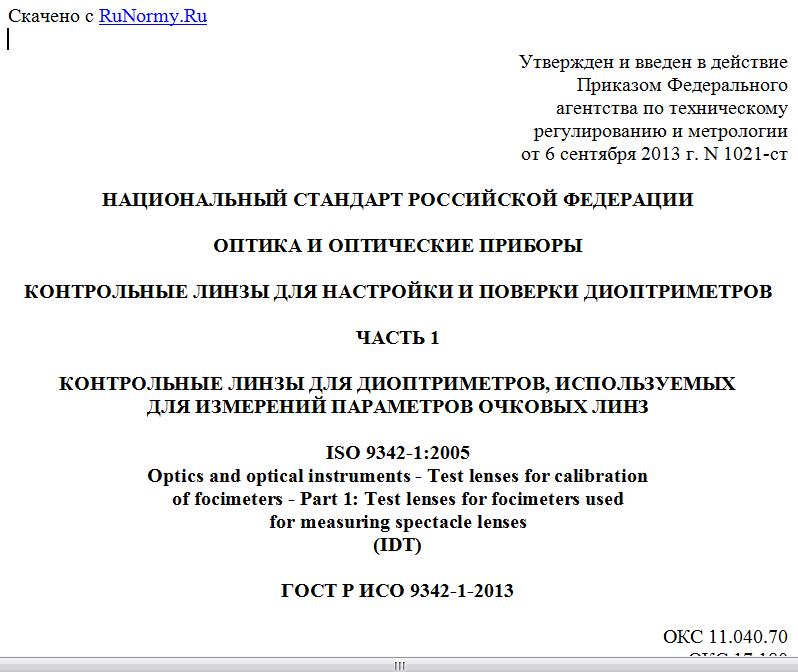

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 6 сентября 2013 г. N 1021-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ОПТИКА И ОПТИЧЕСКИЕ ПРИБОРЫ
КОНТРОЛЬНЫЕ ЛИНЗЫ ДЛЯ НАСТРОЙКИ И ПОВЕРКИ ДИОПТРИМЕТРОВ
ЧАСТЬ 1
КОНТРОЛЬНЫЕ ЛИНЗЫ ДЛЯ ДИОПТРИМЕТРОВ, ИСПОЛЬЗУЕМЫХ
ДЛЯ ИЗМЕРЕНИЙ ПАРАМЕТРОВ ОЧКОВЫХ ЛИНЗ
ISO 9342-1:2005
Optics and optical instruments - Test lenses for calibration
of focimeters - Part 1: Test lenses for focimeters used
for measuring spectacle lenses
(IDT)
ГОСТ Р ИСО 9342-1-2013
ОКС 11.040.70
ОКС 17.180
Дата введения
1 июля 2014 года
Предисловие
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт оптико-физических измерений" (ФГУП "ВНИИОФИ") на основе собственного аутентичного перевода международного стандарта, указанного в пункте 4
2 ВНЕСЕН Управлением метрологии Федерального агентства по техническому регулированию и метрологии, Техническим комитетом по стандартизации ТК 206 "Эталоны и поверочные схемы"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 06 сентября 2013 г. N 1021-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 9342-1:2005 "Оптика и оптические приборы. Контрольные линзы для настройки и поверки диоптриметров. Часть 1. Контрольные линзы для диоптриметров, используемых для измерений параметров очковых линз" (ISO 9342-1:2005 "Optics and optical instruments - Test lenses for calibration of focimeters - Part 1: Test lenses for focimeters used for measuring spectacle lenses").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
Предисловие
к международному стандарту ИСО 9342-1:2005
"Оптика и оптические приборы. Контрольные линзы
для настройки и поверки диоптриметров. Часть 1. Контрольные
линзы для диоптриметров, используемых для измерений
параметров очковых линз"
ИСО (Международная организация по стандартизации, ISO) - всемирная федерация национальных органов стандартизации (членов ассоциации). Разработку международных стандартов, как правило, проводят технические комитеты. Каждый член ассоциации, заинтересованный в тематике, закрепленной за данным техническим комитетом, имеет право быть представленным в этом комитете. Международные правительственные и неправительственные организации, связанные с ИСО, также принимают участие в работе. ИСО тесно сотрудничает с Международной электротехнической комиссией [МЭК, (IEC)] по всем вопросам стандартизации в области электротехники.
Проекты международных стандартов разрабатывают в соответствии с правилами, изложенными в Директивах ИСО/МЭК, часть 2.
Проекты международных стандартов, принятые техническими комитетами, рассылают членам ассоциации для голосования. Публикация в качестве международного стандарта требует одобрения не менее 75% членов ассоциации, принявших участие в голосовании.
Международный стандарт ИСО 9342-1 подготовлен подкомитетом ПК 7 "Офтальмологическая оптика и приборы" технического комитета ИСО/ТК 172 "Оптика и оптические приборы".
Это первое издание отменяет и заменяет ИСО 9342:1996, в том числе пункт 1 пункты A.5 на A.7 было методически пересмотрено.
Серия стандартов ИСО 9342 под групповым заголовком "Оптика и оптические приборы. Контрольные линзы для настройки и поверки диоптриметров", общим для стандартов указанной серии, состоит из следующих частей:
- часть 1. Контрольные линзы для диоптриметров, используемых для измерений параметров очковых линз;
- часть 2. Контрольные линзы для диоптриметров, используемых для измерений параметров контактных линз.
Введение
к национальному стандарту Российской Федерации
ГОСТ Р ИСО 9342-1-2013 "Оптика и оптические приборы.
Контрольные линзы для настройки и поверки диоптриметров.
Часть 1. Контрольные линзы для диоптриметров, используемых
для измерений параметров очковых линз"
Целью настоящего стандарта является прямое применение в Российской Федерации международного стандарта ИСО 9342-1:2005 "Оптика и оптические приборы. Контрольные линзы для настройки и поверки диоптриметров. Часть 1. Контрольные линзы для диоптриметров, используемых для измерений параметров очковых линз" как основы для изготовления и поставки объекта стандартизации по договорам (контрактам) на экспорт.
ГОСТ Р ИСО 9342-1-2013 представляет собой полный аутентичный текст международного стандарта ИСО 9342-1:2005.
1 Область применения
Настоящий стандарт определяет требования для контрольных линз, используемых для настройки и поверки диоптриметров, измеряющих параметры очковых линз.
Примечание - Допускается использовать другие линзы с рефракцией в пределах данного диапазона, изготовленных в соответствии с теми же требованиями по точности и форме, но с различной задней вершинной рефракцией, однако, только линзы имеющие целое значение номинальной рефракции, как описано в приложении А, могут быть использованы для настройки и поверки диоптриметров с цифровым округлением измеряемых значений.
2 Нормативные ссылки
Следующие стандарты содержат положения, которые посредством ссылок в тексте составляют положения настоящего стандарта. На момент публикации указанные издания были действующими. Все стандарты подлежат пересмотру, поэтому при пользовании ссылочными стандартами рекомендуется применять их последние издания. Члены МЭК и ИСО ведут реестры действующих в настоящее время стандартов.
В настоящем стандарте использована нормативная ссылка на следующий стандарт:
ИСО 7944 Оптика и оптические приборы. Эталонные значения длин волн (ISO 7944, Optics and optical instruments - Reference wavelengths)
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 сферические контрольные линзы: Линзы, используемые для настройки и поверки диоптриметров, измеряющих оптическую силу, у которых задняя вершинная рефракция выражена в диоптриях (D и дптр).
3.2 призматические контрольные линзы: Линзы, используемые для настройки и поверки диоптриметров, измеряющих призменное отклонение, у которых призматическое действие выражено в сантиметрах отклонения светового луча на метр расстояния (см/м).
Примечание - Специальное наименование для единиц призматического действия - "призменная диоптрия", для ее обозначения используется символ и пр дптр.
3.3 цилиндрические контрольные линзы: Линзы с цилиндрическими гранями, используемые для настройки и поверки маркера оси и оси индикатора по отношению к корректировке ориентации направляющей.
Примечание - Эти линзы, как правило, имеют специальную форму и обозначение.
3.4 эталонная длина волны: Длины волн в соответствии с ИСО 7944.
Примечание - В данной части ИСО 9342 основные длины волн: зеленая линия ртути (e-линия) или желтая линия гелия (d-линия) .
4 Конструктивные требования и рекомендации для контрольных линз
4.1 Общие положения
Контрольные линзы должны быть изготовлены из однородного прозрачного крона с показателем преломления nd = 1,523 +/- 0,002 или ne = 1,525 +/- 0,002 без пузырьков и свилей на площади, ограниченной окружностью радиусом 4 мм от центра светового диаметра.
Должна быть указана эталонная длина волны, на которой была откалибрована линза.
Линзы должны иметь защитные крепления, с которыми при правильном размещении линз в держателе ничто не мешает работе диоптриметра.
4.2 Сферические контрольные линзы
Для полного набора сферических линз рекомендованы следующие значения задней вершинной рефракции:
-25 D, -20 D, -15 D, -10 D, -5 D, +5 D, +10 D, +15 D, +20 D, +25 D.
Световой диаметр: не менее 15 мм.
Кривизна задней поверхности и толщина по центру должны примерно соответствовать очковым линзам, чтобы свести к минимуму влияние сферической аберрации. В таблице 1 приведены номинальные значения оптической силы задней поверхности и диапазоны толщин по центру, при которых линзы гарантированно имеют правильную форму.
Таблица 1
