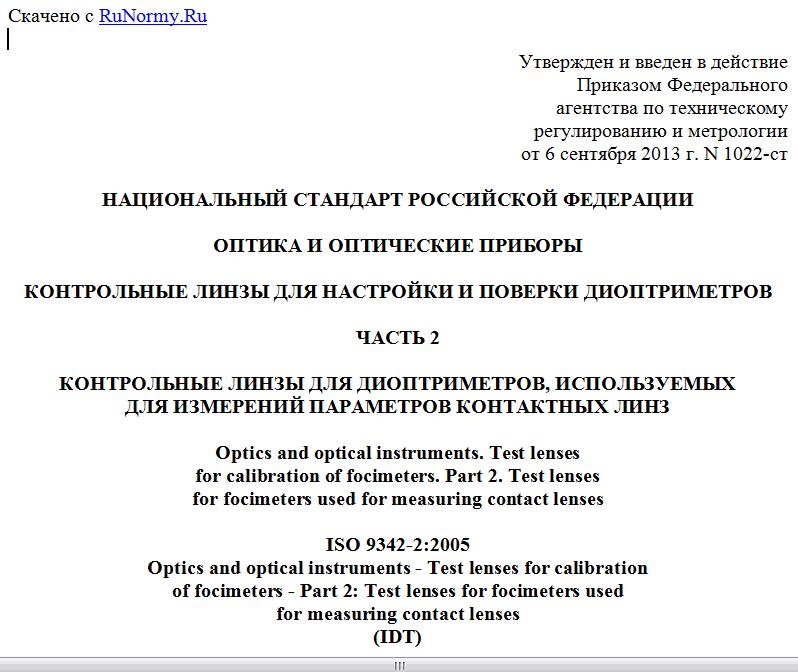

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 6 сентября 2013 г. N 1022-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ОПТИКА И ОПТИЧЕСКИЕ ПРИБОРЫ
КОНТРОЛЬНЫЕ ЛИНЗЫ ДЛЯ НАСТРОЙКИ И ПОВЕРКИ ДИОПТРИМЕТРОВ
ЧАСТЬ 2
КОНТРОЛЬНЫЕ ЛИНЗЫ ДЛЯ ДИОПТРИМЕТРОВ, ИСПОЛЬЗУЕМЫХ
ДЛЯ ИЗМЕРЕНИЙ ПАРАМЕТРОВ КОНТАКТНЫХ ЛИНЗ
Optics and optical instruments. Test lenses
for calibration of focimeters. Part 2. Test lenses
for focimeters used for measuring contact lenses
ISO 9342-2:2005
Optics and optical instruments - Test lenses for calibration
of focimeters - Part 2: Test lenses for focimeters used
for measuring contact lenses
(IDT)
ГОСТ Р ИСО 9342-2-2013
ОКС 11.040.70
ОКС 17.180
Дата введения
1 июля 2014 года
Предисловие
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт оптико-физических измерений" (ФГУП "ВНИИОФИ") на основе собственного аутентичного перевода международного стандарта, указанного в пункте 4
2 ВНЕСЕН Управлением метрологии Федерального агентства по техническому регулированию и метрологии, Техническим комитетом по стандартизации ТК 206 "Эталоны и поверочные схемы"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 6 сентября 2013 г. N 1022-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 9342-2:2005 "Оптика и оптические приборы. Контрольные линзы для калибровки и поверки диоптриметров. Часть 2. Контрольные линзы для диоптриметров, используемых для измерений параметров контактных линз" (ISO 9342-2:2005 "Optics and optical instruments - Test lenses for calibration of focimeters - Part 2: Test lenses for focimeters used for measuring contact lenses")
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru)
Предисловие
к международному стандарту ИСО 9342-2:2005 "Оптика
и оптические приборы. Контрольные линзы для настройки
и поверки диоптриметров. Часть 2. Контрольные линзы
для диоптриметров, используемых для измерений
параметров контактных линз"
ИСО (Международная организация по стандартизации, ISO) - всемирная федерация национальных органов стандартизации (членов ассоциации). Разработку международных стандартов, как правило, проводят технические комитеты. Каждый член ассоциации, заинтересованный в тематике, закрепленной за данным техническим комитетом, имеет право быть представленным в этом комитете. Международные правительственные и неправительственные организации, связанные с ИСО, также принимают участие в работе. ИСО тесно сотрудничает с Международной электротехнической комиссией [МЭК, (IEC)] по всем вопросам стандартизации в области электротехники.
Проекты международных стандартов разрабатывают в соответствии с правилами, изложенными в Директивах ИСО/МЭК, часть 2.
Проекты международных стандартов, принятые техническими комитетами, рассылают членам ассоциации для голосования. Публикация в качестве международного стандарта требует одобрения не менее 75% членов ассоциации, принявших участие в голосовании.
Международный стандарт ИСО 9342-2 подготовлен подкомитетом ПК 7 "Офтальмологическая оптика и приборы" технического комитета ИСО/ТК 172 "Оптика и оптические приборы".
Серия стандартов ИСО 9342 под групповым заголовком "Оптика и оптические приборы. Контрольные линзы для настройки и поверки диоптриметров", общим для стандартов указанной серии, состоит из следующих частей:
- часть 1. Контрольные линзы для диоптриметров, используемых для измерений параметров очковых линз;
- часть 2. Контрольные линзы для диоптриметров, используемых для измерений параметров контактных линз.
Введение
к национальному стандарту Российской Федерации
ГОСТ Р ИСО 9342-2-2013 "Оптика и оптические приборы.
Контрольные линзы для настройки и поверки диоптриметров.
Часть 2. Контрольные линзы для диоптриметров, используемых
для измерений параметров контактных линз"
Целью настоящего стандарта является прямое применение в Российской Федерации международного стандарта ИСО 9342-2:2005 "Оптика и оптические приборы. Контрольные линзы для настройки и поверки диоптриметров. Часть 2. Контрольные линзы для диоптриметров, используемых для измерений параметров контактных линз" как основы для изготовления и поставки объекта стандартизации по договорам (контрактам) на экспорт.
ГОСТ Р ИСО 9342-2-2013 представляет собой полный аутентичный текст международного стандарта ИСО 9342-2:2005.
1 Область применения
Настоящий стандарт определяет требования для контрольных линз для диоптриметров, которые используют для измерений параметров контактных линз. Данные контрольные линзы используют для нахождения значения точной коррекции, которое необходимо для перевода измеренной величины рефракции в величину задней вершинной рефракции (см. раздел 3).
Данная часть ИСО 9342 относится к диоптриметрам, отвечающим требованиям ИСО 8598.
2 Нормативные ссылки
Следующие стандарты содержат положения, которые посредством ссылок в этом тексте составляют положения настоящего стандарта. На момент публикации указанные издания были действующими. Все стандарты подлежат пересмотру, поэтому при пользовании ссылочными стандартами рекомендуется применять их последние издания. Члены МЭК и ИСО ведут реестры действующих в настоящее время стандартов.
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ИСО 7944:1998 Оптика и оптические приборы. Эталонные значения длин волн (ISO 7944:1998, Optics and optical instruments - Reference wavelengths)
ИСО 3593:1996 Оптика и оптические приборы. Диоптриметры (ISO 3593:1996, Optics and optical instruments - Focimeters)
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 задняя вершинная рефракция Fbv (back vertex power): Величина, обратная заднему фокальному отрезку очковой линзы в метрах.
Примечания
1 Вершинную рефракцию измеряют в м-1. Данную единицу измерений называют "диоптрия" и обозначают "D (дптр)".
2 Условно заднюю вершинную рефракцию называют рефракцией контактной линзы.
3.2 сферические контрольные линзы (spherical test lenses): Это контрольные линзы с сферическими передней и задней поверхностями, у которых их задняя вершинная рефракция может быть выражена одним числом.
3.3 эталонные длины волн (reference wavelength): Данные длины волн в соответствии с ИСО 7944.
Примечание - Для данной части ИСО 9342 в качестве основной длины волны можно взять длину, соответствующую зеленой линии ртути или желтой линии гелия .
4 Конструкторские требования и рекомендации для контрольных линз
4.1 Общие указания
Контрольные линзы должны быть изготовлены из однородного прозрачного кронгласа так, чтобы не было пузырьков воздуха и царапин в области радиусом 4 мм, центром которой является центр светового диаметра линзы.
Можно использовать и другие материалы при условии, что изготовленные из них линзы, будут обладать прочностью и оптическими свойствами в пределах заданного допуска в течение длительного времени и их можно будет изготовить с такой же точностью и такими же формами, как изготавливают линзы описанные выше.
Защитные оправы контрольных линз должны быть выполнены так, чтобы при правильной установке линз на упоре, ничто не мешало бы работе диоптриметра.
4.2 Сферические контрольные линзы
Для полного набора сферических контрольных линз рекомендуется следующий набор номинальных значений задних вершинных рефракций:
-20 D; -15 D; -10 D; -5 D; +5 D; +10 D; +15 D; +20 D.
Световой диаметр сферических контрольных линз: не менее 8 мм.
Радиус кривизны задней поверхности должен быть таким, чтобы сферические аберрации контрольных линз были примерно равны сферическим аберрациям обычных контактных линз, радиус кривизны которых находится в диапазоне от 7 до 9 мм.
