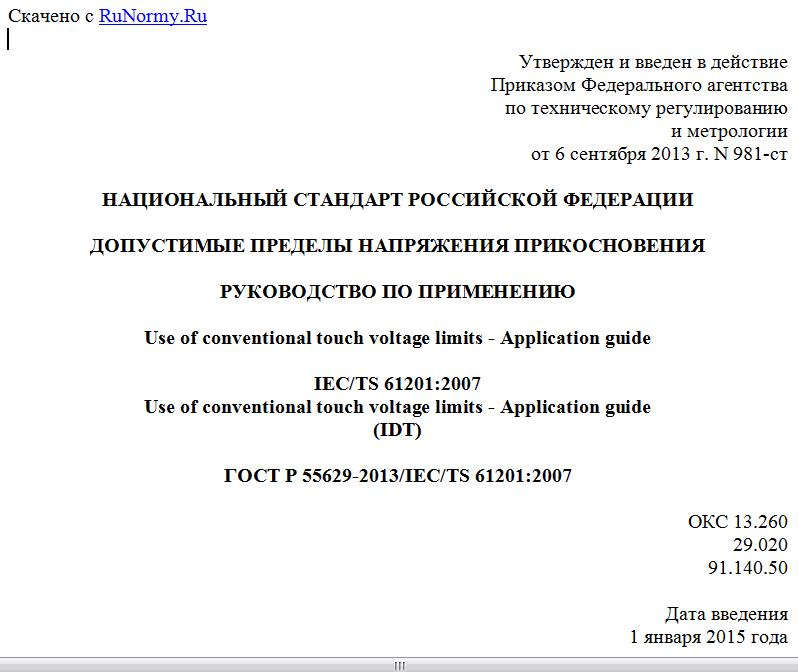

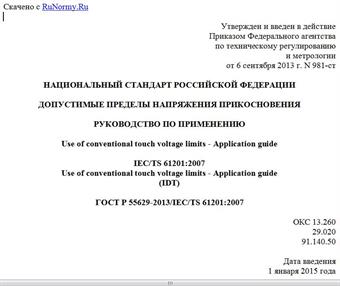

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 6 сентября 2013 г. N 981-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ДОПУСТИМЫЕ ПРЕДЕЛЫ НАПРЯЖЕНИЯ ПРИКОСНОВЕНИЯ
РУКОВОДСТВО ПО ПРИМЕНЕНИЮ
Use of conventional touch voltage limits - Application guide
IEC/TS 61201:2007
Use of conventional touch voltage limits - Application guide
(IDT)
ГОСТ Р 55629-2013/IEC/TS 61201:2007
ОКС 13.260
29.020
91.140.50
Дата введения
1 января 2015 года
Предисловие
1. Подготовлен Московским институтом энергобезопасности и энергосбережения на основе аутентичного перевода на русский язык международного документа, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 337 "Электрические установки зданий".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 6 сентября 2013 г. N 981-ст.
4. Настоящий стандарт идентичен международному документу МЭК/ТУ 61201:2007 "Допустимые пределы напряжения прикосновения. Руководство по применению" (IEC/TS 61201:2007 "Use of conventional touch voltage limits. Application guide").
5. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
Настоящий стандарт содержит рекомендации по применению допустимых значений напряжения прикосновения с учетом ограничений, установленных в международном документе МЭК/ТО 60479-5.
В настоящем стандарте приведены сведения о различных физиологических эффектах при прохождении тока через тело человека в зависимости от условий окружающей среды, условий прикосновения к опасным токоведущим частям и т.д.
В настоящем стандарте рассматривается синусоидальное напряжение переменного тока частотой 50/60 Гц и выпрямленного постоянного тока, не имеющего существенной переменной составляющей.
Установленные допустимые значения напряжения прикосновения предназначены для использования техническими комитетами по стандартизации в подготовке стандартов в соответствии с принципами, изложенными в Руководстве 104 МЭК и Руководстве 51 ИСО/МЭК.
Настоящий стандарт не предназначен для использования органами по сертификации или изготовителями оборудования.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные документы:
МЭК/ТУ 60479-1:2005 Воздействие тока на людей и домашних животных - Часть 1: Общие аспекты
IEC/TS 60479-1:2005 Effects of current on human beings and livestock - Part 1: General aspects
МЭК/ТУ 60479-2:2007 Воздействие тока на людей. Часть 2: Специальные аспекты
IEC/TS 60479-2:2007 Effects of current on human beings and livestock - Part 2: Special aspects
МЭК/ТО 60479-5 Воздействие тока на людей и домашних животных - Часть 5: Пороговые значения напряжения прикосновения для психологических воздействий
IEC/TR 60479-5:2007 Effects of current on human beings and livestock - Part 5: Touch voltage threshold values for physiological effects
МЭК Руководство 104:1997 Подготовка публикаций по безопасности и использование основополагающих и групповых публикаций по безопасности
IEC Guide 104 (1997) The preparation of safety standards and the use of basic safety publications and group safety publications
ИСО/МЭК Руководство 51:1999 Руководство по включению вопросов безопасности в стандарты
ISO/IEC Guide 51 (1999/11) Guidelines for the inclusion of safety aspects in standards.
3. Рекомендации по применению настоящего стандарта
Технические комитеты по стандартизации могут использовать допустимые значения напряжения прикосновения в сочетании с соответствующими факторами риска, чтобы установить собственные ограничения напряжения в стандартах на изделия. К факторам риска можно отнести такие, как вероятность отказов, вероятность контакта с токоведущими или поврежденными частями, соотношением между напряжением прикосновения и напряжением при повреждении и т.д.
Технические комитеты по стандартизации конкретных видов изделий должны выполнить оценку степени риска для своих изделий, основанных на информации, приведенной в настоящем стандарте. Например, технические комитеты могут определить максимум площади прикосновения, а если площади прикосновения неизвестны, должны использоваться максимальные значения.
4. Условия и значения минимальных норм
4.1. Физиологические эффекты прохождения тока через тело человека
Минимальные нормы для физиологических эффектов, связанных с прохождением электрического тока через тело человека, приведены в МЭК/ТУ 60479-1.
Настоящий стандарт описывает следующие физиологические эффекты при прохождении тока через тело человека:
- реакция испуга от удара током;
- сильная непроизвольная мускульная реакция (такая, как неспособность отпустить электрод для переменного тока);
- вентрикулярная фибрилляция сердца.
Другие физиологические эффекты, такие как пороговый ощутимый ток и пороговый неотпускающий ток, не рассматриваются в настоящем стандарте.
Для целей настоящего стандарта наибольший интерес представляют значения, соответствующие физиологическим эффектам, приведенным в МЭК/ТУ 60479-1, кривые a, b и c1.
4.2. Сопротивление тела человека
В соответствии с МЭК/ТУ 60479-1 допустимое напряжение прикосновения является функцией сопротивления тела человека. Значение сопротивления тела зависит от многих факторов. При выборе значения сопротивления тела человека следует принимать во внимание следующие факторы:
- тип источника энергии (переменный или постоянный ток);
- значение напряжения прикосновения;
- путь тока через тело (от руки к руке, или от двух рук к двум ступням ног, или от одной руки к телу);
Примечание. Пути тока через тело человека и сопротивление приведены в приложении A МЭК/ТО 60479-5. Минимальные значения напряжения прикосновения, определенные для пути тока "обе руки к ступне", как правило, считаются более жесткими по сравнению с путем тока "от двух рук к двум ступням".
- область контакта с кожей;
- состояние кожи в области контакта (влажная соленая, влажная, сухая).
5. Минимальные нормы напряжения прикосновения и ограничения
5.1. Минимальная норма напряжения прикосновения как функция площади контакта
На рисунках 1 - 6 приведено соотношение между допустимым напряжением прикосновения и площадью контакта. Предполагается, что пунктирные кривые, построенные рядом с основными графиками, нанесенными на логарифмическую шкалу, лучше представляются кривыми, находящимися между расчетными и реальными значениями на двойной логарифмической шкале.
Рисунок 1. Минимум напряжения прикосновения
при переменном токе и сухих средах для тока, вызывающего
реакцию испуга (a), мускульную реакцию (b)
и вентрикулярную фибрилляцию (c1)
Рисунок 2. Минимум напряжения прикосновения
при переменном токе и влажных средах для тока, вызывающего
реакцию испуга (a), мускульную реакцию (b)
и вентрикулярную фибрилляцию (c1)
Рисунок 3. Минимум напряжения прикосновения при переменном
токе и влажных, соленых (морских) средах для тока,
вызывающего реакцию испуга (a), мускульную реакцию (b)
и вентрикулярную фибрилляцию (c1)
Рисунок 6. Минимум напряжения прикосновения при постоянном
