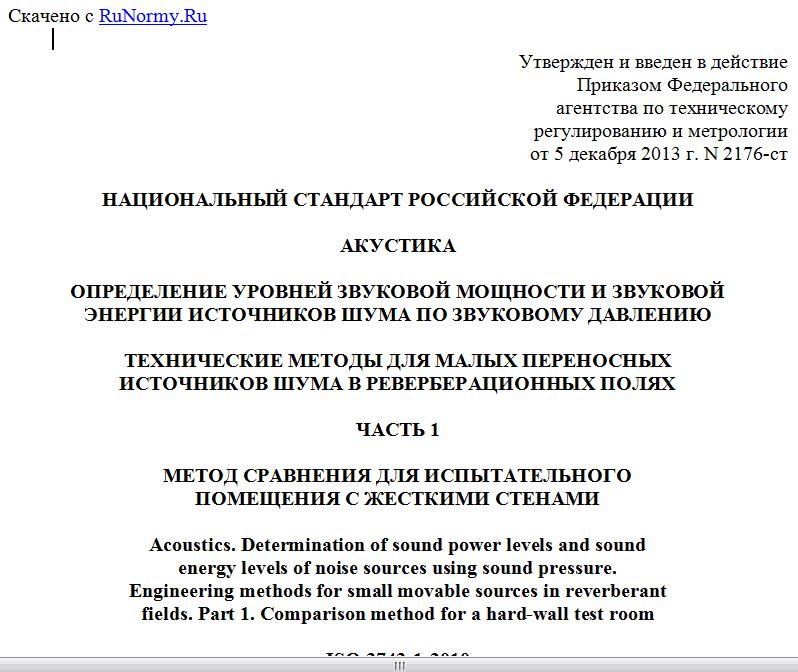

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 5 декабря 2013 г. N 2176-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
АКУСТИКА
ОПРЕДЕЛЕНИЕ УРОВНЕЙ ЗВУКОВОЙ МОЩНОСТИ И ЗВУКОВОЙ
ЭНЕРГИИ ИСТОЧНИКОВ ШУМА ПО ЗВУКОВОМУ ДАВЛЕНИЮ
ТЕХНИЧЕСКИЕ МЕТОДЫ ДЛЯ МАЛЫХ ПЕРЕНОСНЫХ
ИСТОЧНИКОВ ШУМА В РЕВЕРБЕРАЦИОННЫХ ПОЛЯХ
ЧАСТЬ 1
МЕТОД СРАВНЕНИЯ ДЛЯ ИСПЫТАТЕЛЬНОГО
ПОМЕЩЕНИЯ С ЖЕСТКИМИ СТЕНАМИ
Acoustics. Determination of sound power levels and sound
energy levels of noise sources using sound pressure.
Engineering methods for small movable sources in reverberant
fields. Part 1. Comparison method for a hard-wall test room
ISO 3743-1:2010
Acoustics - Determination of sound power levels and sound
energy levels of noise sources using sound pressure -
Engineering methods for small movable sources in reverberant
fields - Part 1: Comparison method for a hard-wall test room
(IDT)
ГОСТ Р ИСО 3743-1-2013
Группа Т34
ОКС 17.140.01
Дата введения
1 декабря 2014 года
Предисловие
1. Подготовлен Автономной некоммерческой организацией "Научно-исследовательский центр контроля и диагностики технических систем" (АНО "НИЦ КД") на основе собственного аутентичного перевода стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 358 "Акустика".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 5 декабря 2013 г. N 2176-ст.
4. Настоящий стандарт является идентичным по отношению к международному стандарту ИСО 3743-1:2010 "Акустика. Определение уровней звуковой мощности и звуковой энергии источников шума по звуковому давлению. Технические методы для малых переносных источников шума в реверберационных полях. Часть 1. Метод сравнения для испытательного помещения с жесткими стенами" (ISO 3743-1:2010, Acoustics - Determination of sound power levels and sound energy levels of noise sources using sound pressure - Engineering methods for small movable sources in reverberant fields - Part 1: Comparison method for a hard-wall test room).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации и действующие в этом качестве межгосударственные стандарты, сведения о которых приведены в дополнительном Приложении ДА.
5. Взамен ГОСТ Р 51400-99 в части метода сравнения для испытательных помещений с жесткими стенами.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
Введение
Настоящий стандарт входит в серию стандартов (см. [1] - [7]), устанавливающих методы определения уровней звуковой мощности и звуковой энергии источников шума, таких как машины, оборудование и их узлы. Выбор конкретного метода зависит от целей испытаний по определению уровня звуковой мощности (звуковой энергии) и от имеющегося в распоряжении испытательного оборудования. Общее руководство по выбору метода испытаний установлено в [1]. Стандарты [1] - [7] и настоящий стандарт дают только общие рекомендации по установке машин и условиям их работы при испытаниях. Подробные требования по установке машины, режиму ее работы и нагрузке в процессе испытаний должны быть установлены в испытательных кодах по шуму для машин разных видов.
Метод, установленный настоящим стандартом, основан на сравнении уровней звукового давления в октавных полосах частот, создаваемого испытуемым источником шума и образцовым источником шума. Полученные результаты измерений могут быть использованы для получения уровней звуковой мощности или звуковой энергии с коррекцией по частотной характеристике A. Метод предназначен для испытаний малогабаритного оборудования в испытательных помещениях с жесткими стенами, удовлетворяющими заданным требованиям к их акустическим характеристикам. Такие помещения не предназначены для испытаний крупногабаритного стационарно устанавливаемого оборудования, которое не может быть перемещено в другое испытательное пространство. Для испытаний крупногабаритного оборудования применяют метод, установленный в [7].
Метод настоящего стандарта относятся к техническим методам по классификации ИСО 12001. Если задачи определения уровня звуковой мощности или звуковой энергии источника шума требуют точности более высокой, чем обеспечивает технический метод, то следует применить точные методы измерений, установленные в [2], [15] или [17]. К другим стандартам серий ([2] - [7]) или [15], [17] следует обращаться при невозможности обеспечения условий измерений в соответствии с требованиями настоящего стандарта.
1. Область применения
1.1. Общие положения
Настоящий стандарт устанавливает метод измерения уровней звуковой мощности источников шума (машин и оборудования) или, в случае если шум источника имеет импульсный характер или форму переходного процесса, то уровней звуковой энергии в октавных полосах частот по результатам сравнительных измерений уровней звукового давления, создаваемого испытуемым источником шума, установленным в испытательном помещении с жесткими стенами и заданными акустическими характеристиками, и образцовым источником шума. Уровни звуковой мощности или звуковой энергии с коррекцией по частотной характеристике A (далее - корректированные по A) рассчитывают по результатам измерений в октавных полосах частот.
1.2. Вид шума и источники шума
Настоящий стандарт распространяется на все виды шума (постоянный, непостоянный, флуктуирующий, единичные импульсы и др.) по классификации ИСО 12001.
Испытуемыми источниками шума могут быть технические устройства, машины и их узлы. Максимальный размер испытуемого источника шума зависит от размера испытательного помещения (см. 4.2).
1.3. Испытательное пространство
Условия испытаний, соответствующие требованиям настоящего стандарта, могут быть созданы внутри помещений с жесткими стенами, удовлетворяющих требованиям к заданным акустическим характеристикам (см. 4.3).
1.4. Неопределенность измерения
В настоящем стандарте приведены сведения о неопределенности измерения уровней звуковой мощности (звуковой энергии) в октавных полосах частот и корректированных по A. Неопределенность измерения соответствует установленной ИСО 12001 для технического метода измерений.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ИСО 5725 (все части) Точность (правильность и прецизионность) методов и результатов измерений [ISO 5725, Accuracy (trueness and precision) of measurement methods and results]
ИСО 6926 Акустика. Требования к рабочим характеристикам и калибровке образцовых источников шума, используемых для определения уровней звуковой мощности (ISO 6926, Acoustics - Requirements for the performance and calibration of reference sound sources for the determination of sound power levels)
ИСО 12001:1996 Акустика. Шум, излучаемый машинами и оборудованием. Правила составления испытательных кодов по шуму (ISO 12001:1996, Acoustics - Noise emitted by machinery and equipment - Rules for the drafting and presentation of a noise test code)
Руководство ИСО/МЭК 98-3 Неопределенность измерения. Часть 3. Руководство по выражению неопределенности измерения (GUM) [ISO/IEC Guide 98-3, Uncertainty in measurement - Part 3: Guide to the expression of uncertainty in measurement (GUM:1995)]
МЭК 60942:2003 Электроакустика. Калибраторы акустические (IEC 60942:2003, Electroacoustics - Sound calibrators)
МЭК 61260:1995 Электроакустика. Фильтры полосовые октавные и на доли октавы (IEC 61260:1995, Electroacoustics - Octave-band and fractional-octave-band filters)
МЭК 61672-1:2002 Электроакустика. Шумомеры. Часть 1. Технические требования (IEC 61672-1:2002, Electroacoustics - Sound level meters - Part 1: Specifications)
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями.
3.1. Звуковое давление (sound pressure) p: разность между мгновенным и статическим давлениями воздушной среды.
Примечание 1. Определение термина модифицировано по отношению к [19, статья 8-9.2].
Примечание 2. Звуковое давление выражают в паскалях (Па).
3.2. Уровень звукового давления (sound pressure level) : десятикратный десятичный логарифм отношения квадрата звукового давления p к квадрату опорного звукового давления , выраженный в децибелах (дБ) по формуле
. (1)
[[8], статья 2.2]
Примечание 1. В случае применения коррекций по частотным или временным характеристикам, а также в случае измерений в заданной полосе частот это отражают применением соответствующего подстрочного индекса, например, - уровень звука.
Примечание 2. Определение содержательно совпадает с [19, статья 8-22].
3.3. Эквивалентный уровень звукового давления (time-averaged sound pressure level) : десятикратный десятичный логарифм отношения усредненного на заданном временном интервале T (с началом и окончанием ) квадрата звукового давления p к квадрату опорного звукового давления , выраженный в децибелах (дБ) по формуле
. (2)
