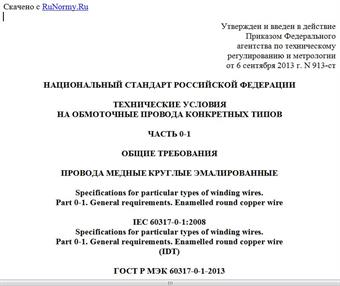

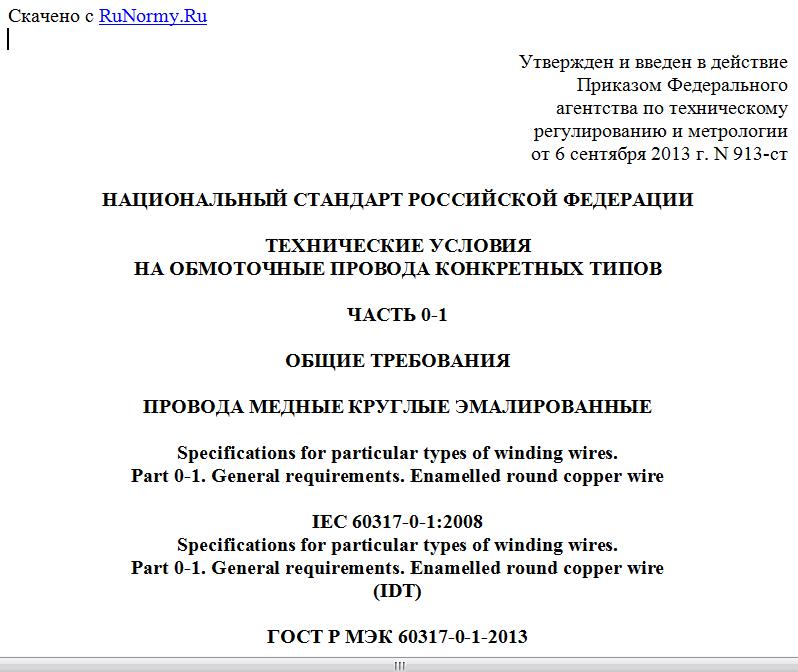

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 6 сентября 2013 г. N 913-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
НА ОБМОТОЧНЫЕ ПРОВОДА КОНКРЕТНЫХ ТИПОВ
ЧАСТЬ 0-1
ОБЩИЕ ТРЕБОВАНИЯ
ПРОВОДА МЕДНЫЕ КРУГЛЫЕ ЭМАЛИРОВАННЫЕ
Specifications for particular types of winding wires.
Part 0-1. General requirements. Enamelled round copper wire
IEC 60317-0-1:2008
Specifications for particular types of winding wires.
Part 0-1. General requirements. Enamelled round copper wire
(IDT)
ГОСТ Р МЭК 60317-0-1-2013
Группа Е43
ОКС 29.060.10
ОКП 35 9000
Дата введения
1 января 2015 года
Предисловие
1. Подготовлен Открытым акционерным обществом "Всероссийский научно-исследовательский, проектно-конструкторский и технологический институт кабельной промышленности" (ОАО "ВНИИКП") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 046 "Кабельные изделия".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 6 сентября 2013 г. N 913-ст.
4. Настоящий стандарт идентичен международному стандарту МЭК 60317-0-1:2008 "Технические условия на обмоточные провода конкретных типов. Часть 0-1. Общие требования. Провода медные круглые эмалированные" (IEC 60317-0-1:2008 "Specifications for particular types of winding wires - Part 0-1: General requirements - Enamelled round copper wire").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении ДА.
5. Введен впервые.
6. Некоторые положения международного стандарта, указанного в пункте 4, могут являться объектами патентных прав. Международная электротехническая комиссия (МЭК) не несет ответственности за идентификацию подобных патентных прав.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
Введение
Международный стандарт МЭК 60317-0-1:2008 входит в серию стандартов на изолированные провода, используемые для обмоток электрооборудования. Серия состоит из трех групп:
1) Обмоточные провода. Методы испытаний (МЭК 60851);
2) Технические условия на обмоточные провода конкретных типов (МЭК 60317);
3) Упаковка обмоточных проводов (МЭК 60264).
Международный стандарт МЭК 60317-0-1:2008 подготовлен техническим комитетом МЭК N 55 "Обмоточные провода".
1. Область применения
Настоящий стандарт устанавливает общие требования к эмалированным круглым медным обмоточным проводам с клеящим слоем или без него (далее - провода).
Диапазон номинальных диаметров проволоки приведен в соответствующем стандарте серии МЭК 60317, устанавливающем частные требования к проводам конкретного типа.
Если дается ссылка на обмоточный провод по стандарту серии МЭК 60317, приведенному в разделе 2, то его обозначение должно состоять из следующих элементов:
- обозначение стандарта МЭК;
- номинальный диаметр проволоки в миллиметрах;
- тип изоляции.
Пример обозначения: МЭК 60317-1 - 0,500 Тип 2.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты <1>:
МЭК 60172 Метод испытания по определению температурного индекса эмалированных обмоточных проводов (IEC 60172, Test procedure for the determination of the temperature index of enamelled winding wires)
МЭК 60264 (все части) Упаковка обмоточных проводов [IEC 60264 (all parts), Packaging of winding wires]
МЭК 60317 (все части) Технические условия на обмоточные провода конкретных типов (IEC 60317 (all parts), Specifications for particular types of winding wires)
МЭК 60851 (все части) Обмоточные провода. Методы испытаний [IEC 60851 (all parts), Methods of test for winding wires]
ИСО 3 Предпочтительные числа. Ряды предпочтительных чисел (ISO 3, Preferred numbers - Series of preferred numbers).
--------------------------------
<1> Следует применять последние издания стандартов, включая все последующие изменения.
3. Термины, определения, общие требования
к методам испытаний и внешний вид
3.1. Термины и определения
В настоящем стандарте применены термины с соответствующими определениями:
3.1.1. Клеящий слой (bonding layer): слой материала, который наносят на эмалированный провод для склеивания витков провода в обмотке.
3.1.2. Класс (class): тепловая характеристика провода, определяемая температурным индексом и температурой теплового удара.
3.1.3. Изолирующее покрытие (coating): слой материала, который наносят на проволоку или провод соответствующими способами, а затем высушивают и/или спекают.
3.1.4. Проволока (conductor): металлический проводник после удаления изоляции.
3.1.5. Трещина (crack): разрыв в изоляции, через который видна проволока при установленном увеличении.
3.1.6. Двойное покрытие (dual coating): изоляция, состоящая из двух различных материалов, один из которых наносят в виде первичного, а другой - в виде вторичного покрытия.
3.1.7. Эмалированный провод (enamelled wire): провод с изоляцией из отвержденной смолы.
3.1.8. Тип (grade): градация толщины изоляции провода.
3.1.9. Изоляция (insulation): покрытие проволоки со специфической функцией выдерживать заданное электрическое напряжение.
3.1.10. Номинальный размер проволоки (nominal conductor dimension): обозначение размера проволоки по МЭК 60317.
3.1.11. Нормальное зрение (normal vision): зрение 20/20, при необходимости с корректирующими линзами.
3.1.12. Однослойное покрытие (sole coating): изоляция, состоящая из одного материала.
3.1.13. Обмоточный провод (winding wire): провод, используемый для намотки катушек, создающих электромагнитное поле.
3.1.14. Провод (wire): металлическая проволока, покрытая изоляцией.
3.2. Общие требования к методам испытаний
Все методы испытаний по настоящему стандарту приведены в стандартах серии МЭК 60851.
Если для проведения испытания не указан диапазон номинальных диаметров проволоки, то испытание относится ко всему диапазону номинальных диаметров проволоки данного провода, указанному в соответствующем стандарте серии МЭК 60317, устанавливающем частные требования к проводам конкретного типа.
Если не указано иное, испытания проводят при температуре от 15 °C до 35 °C и относительной влажности воздуха от 45% до 75%. Перед началом измерений образцы предварительно выдерживают в этих условиях в течение времени, достаточного для стабилизации образцов.
Перед проведением испытания провод освобождают от упаковки так, чтобы он не подвергался при этом натяжению и излишним изгибам. Перед каждым испытанием следует убедиться, что испытуемые образцы не имеют повреждений.
3.3. Внешний вид
Изоляционное покрытие должно быть практически гладким и сплошным, без царапин, пузырьков и любых посторонних включений, видимых при внешнем осмотре (без применения увеличительных приборов) провода, намотанного на катушки или барабаны, используемые при производстве.
По соглашению между заказчиком и изготовителем внешний осмотр проводят при 6 - 10-кратном увеличении для проводов номинальным диаметром менее 0,1 мм.
4. Размеры
4.1. Диаметр проволоки
Ряд предпочтительных номинальных диаметров проволоки должен соответствовать ряду R 20 по ИСО 3. Номинальные значения и предельные отклонения приведены в таблицах 1 и 2.
Таблица 1
Размеры эмалированных проводов (R 20)
Номинальный диаметр проволоки, мм Предельные отклонения от номинального диаметра проволоки, мм Диаметральная толщина изоляции, мм, не менее Наружный диаметр провода, мм, не более, с изоляцией
типа 1 типа 2 типа 3 типа 1 типа 2 типа 3
