"ГОСТ Р МЭК 60317-0-2-2013. Национальный стандарт Российской Федерации. Технические условия на обмоточные провода конкретных типов. Часть 0-2. Общие требования. Провода медные прямоугольные эмалированные"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

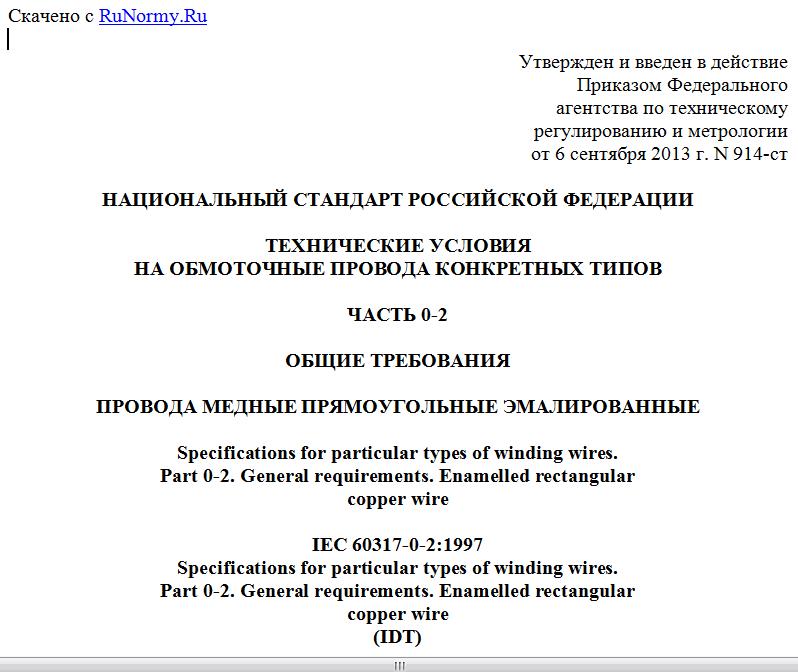

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 6 сентября 2013 г. N 914-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ТЕХНИЧЕСКИЕ УСЛОВИЯ
НА ОБМОТОЧНЫЕ ПРОВОДА КОНКРЕТНЫХ ТИПОВ

ЧАСТЬ 0-2

ОБЩИЕ ТРЕБОВАНИЯ

ПРОВОДА МЕДНЫЕ ПРЯМОУГОЛЬНЫЕ ЭМАЛИРОВАННЫЕ

Specifications for particular types of winding wires.
Part 0-2. General requirements. Enamelled rectangular
copper wire

IEC 60317-0-2:1997
Specifications for particular types of winding wires.
Part 0-2. General requirements. Enamelled rectangular
copper wire
(IDT)

ГОСТ Р МЭК 60317-0-2-2013

Группа Е43

ОКС 29.060.10

ОКП 35 9000

Дата введения
1 января 2015 года

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".

Сведения о стандарте

1. Подготовлен Открытым акционерным обществом "Всероссийский научно-исследовательский, проектно-конструкторский и технологический институт кабельной промышленности" (ОАО "ВНИИКП") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 046 "Кабельные изделия".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 6 сентября 2013 г. N 914-ст.
4. Настоящий стандарт идентичен международному стандарту МЭК 60317-0-2:1997 "Технические условия на обмоточные провода конкретных типов. Часть 0-2. Общие требования. Провода медные прямоугольные эмалированные" (IEC 60317-0-2:1997 "Specifications for particular types of winding wires - Part 0-2: General requirements - Enamelled rectangular copper wire"), включая изменения и техническую поправку: А1:1999; А2:2005; Cor 1:1999.
Изменения и техническая поправка выделены в тексте стандарта слева двойной вертикальной линией.
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении ДА.
5. Введен впервые.
6. Некоторые положения международного стандарта, указанного в пункте 4, могут являться объектами патентных прав. Международная электротехническая комиссия (МЭК) не несет ответственности за идентификацию подобных патентных прав.

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).

Введение

Международный стандарт МЭК 60317-0-2:1997 входит в серию стандартов на изолированные провода, используемые для обмоток в электрооборудовании. Серия состоит из трех групп: 1) Обмоточные провода. Методы испытаний (МЭК 60851); 2) Технические условия на обмоточные провода конкретных типов (МЭК 60317); 3) Упаковка обмоточных проводов (МЭК 60264).
Международный стандарт МЭК 60317-0-2:1997 подготовлен техническим комитетом МЭК N 55 "Обмоточные провода".

1. Область применения

Настоящий стандарт устанавливает общие требования к эмалированным прямоугольным медным обмоточным проводам (далее - провода).
Диапазон номинальных размеров проволоки приведен в соответствующем стандарте серии МЭК 60317, устанавливающем частные требования к проводам конкретного типа.

Если дается ссылка на обмоточный провод по стандарту серии МЭК 60317, приведенному в разделе 2, то его обозначение должно состоять из следующих элементов: - обозначение стандарта МЭК; - номинальные размеры проволоки в миллиметрах (ширина x толщина); - тип изоляции. Пример обозначения: МЭК 60317-16 - 4,00 x 1,00 Тип 1.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты <1>:
МЭК 60172 Метод испытания по определению температурного индекса эмалированных обмоточных проводов (IEC 60172, Test procedure for the determination of the temperature index of enamelled winding wires)
МЭК 60317-16 <2> Технические условия на обмоточные провода конкретных типов. Часть 16. Провод медный прямоугольный эмалированный с полиэфирной изоляцией, класс 155 (IEC 60317-16, Specifications for particular types of winding wires - Part 16: Polyester enamelled rectangular copper wire, class 155)
--------------------------------
<1> Следует применять последние издания стандартов, включая все последующие изменения.
<2> Отменен.

МЭК 60317-17 Технические условия на обмоточные провода конкретных типов. Часть 17. Провод медный прямоугольный эмалированный лаком на поливинилацеталевой основе, класс 105 (IEC 60317-17, Specifications for particular types of winding wires - Part 17: Polyvinyl acetal enamelled rectangular copper wire, class 105)
МЭК 60317-18 Технические условия на обмоточные провода конкретных типов. Часть 18. Провод медный прямоугольный эмалированный лаком на поливинилацеталевой основе, класс 120 (IEC 60317-18, Specifications for particular types of winding wires - Part 18: Polyvinyl acetal enamelled rectangular copper wire, class 120)
МЭК 60317-28 Технические условия на обмоточные провода конкретных типов. Часть 28. Провод медный прямоугольный эмалированный с полиэфиримидной изоляцией, класс 180 (IEC 60317-28, Specifications for particular types of winding wires - Part 28: Polyesterimide enamelled rectangular copper wire, class 180)
МЭК 60317-29 Технические условия на обмоточные провода конкретных типов. Часть 29. Провод медный прямоугольный эмалированный с полиэфирной или полиэфиримидной изоляцией с наружным полиамидимидным покрытием, класс 200 (IEC 60317-29, Specifications for particular types of winding wires - Part 29: Polyester or polyesterimide overcoated with polyamide-imide, enamelled rectangular copper wire, class 200)
МЭК 60317-30 <1> Технические условия на обмоточные провода конкретных типов. Часть 30. Провод медный прямоугольный эмалированный с полиимидной изоляцией, класс 220 (IEC 60317-30, Specifications for particular types of winding wires - Part 30: Polyimide enamelled rectangular copper wire, class 220)
--------------------------------
<1> Отменен.

МЭК 60851 (все части) Обмоточные провода. Методы испытаний [IEC 60851 (all parts), Methods of test for winding wires]
ИСО 3 Предпочтительные числа. Ряды предпочтительных чисел (ISO 3, Preferred numbers - Series of preferred numbers).

3. Термины, определения, общие требования к методам испытаний и внешний вид

3.1. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1.1. Класс (class): тепловая характеристика провода, определяемая температурным индексом и температурой теплового удара.
3.1.2. Изолирующее покрытие (coating): слой материала, который наносят на проволоку или провод соответствующими способами, а затем высушивают и/или спекают.
3.1.3. Проволока (conductor): металлический проводник после удаления изоляции.
3.1.4. Трещина (crack): разрыв в изоляции, через который видна проволока при установленном увеличении.
3.1.5. Двойное покрытие (dual coating): изоляция, состоящая из двух различных материалов, один из которых наносят в виде первичного, а другой - в виде вторичного покрытия.
3.1.6. Эмалированный провод (enamelled wire): провод с изоляцией из отвержденной смолы.
3.1.7. Тип (grade): градация толщины изоляции провода.
3.1.8. Изоляция (insulation): покрытие проволоки со специфической функцией выдерживать заданное электрическое напряжение.
3.1.9. Номинальный размер проволоки (nominal conductor dimension): обозначение размера проволоки по МЭК 60317.
3.1.10. Обмоточный провод (winding wire): провод, используемый для намотки катушек, создающих электромагнитное поле.
3.1.11. Провод (wire): металлическая проволока, покрытая изоляцией.

3.1.12. Нормальное зрение (normal vision): зрение 20/20, при необходимости с корректирующими линзами.
3.2. Общие требования к методам испытаний
Все методы испытаний по настоящему стандарту приведены в стандартах серии МЭК 60851.
Примечание. Информация об испытании на пробой при высокой температуре приведена в Приложении C для справки. Настоящий стандарт не устанавливает требования к проведению данного испытания.
