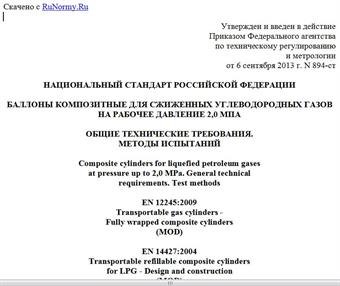

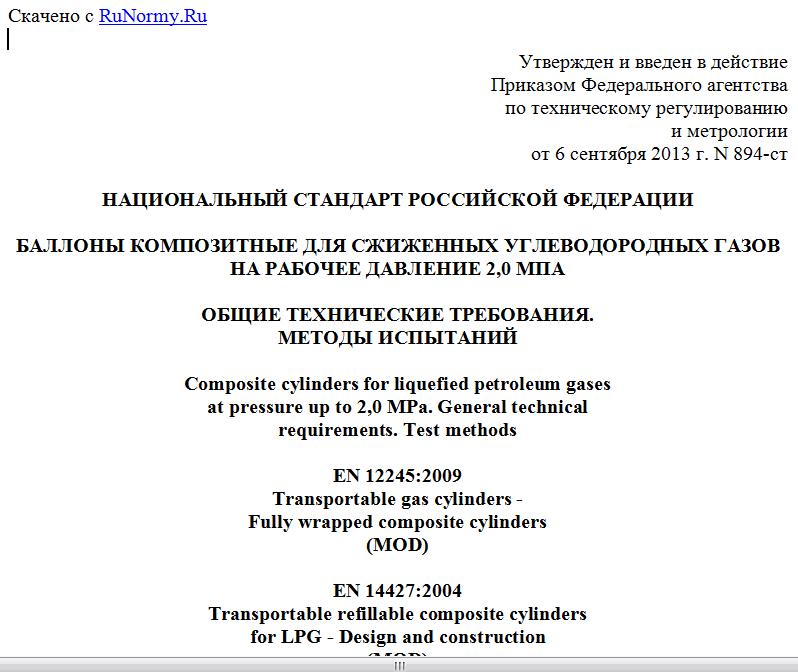

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 6 сентября 2013 г. N 894-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
БАЛЛОНЫ КОМПОЗИТНЫЕ ДЛЯ СЖИЖЕННЫХ УГЛЕВОДОРОДНЫХ ГАЗОВ
НА РАБОЧЕЕ ДАВЛЕНИЕ 2,0 МПА
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ.
МЕТОДЫ ИСПЫТАНИЙ
Composite cylinders for liquefied petroleum gases
at pressure up to 2,0 MPa. General technical
requirements. Test methods
EN 12245:2009
Transportable gas cylinders -
Fully wrapped composite cylinders
(MOD)
EN 14427:2004
Transportable refillable composite cylinders
for LPG - Design and construction
(MOD)
ГОСТ Р 55559-2013
ОКС 23.020.30
ОКП 36 9520
Дата введения
1 июля 2014 года
Предисловие
1. Подготовлен Обществом с ограниченной ответственностью "Научно-исследовательский институт природных газов и газовых технологий - Газпром ВНИИГАЗ" (ООО "Газпром ВНИИГАЗ").
2. Внесен Техническим комитетом по стандартизации ТК 23 "Техника и технологии добычи и переработки нефти и газа".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 6 сентября 2013 г. N 894-ст.
4. Настоящий стандарт является модифицированным по отношению к европейским региональным стандартам ЕН 12245:2009 "Баллоны газовые переносные. Газовые баллоны, полностью обернутые композитом" с учетом изменений и дополнений AC:2010 (EN 12245/AC:2010 "Transportable gas cylinders - Fully wrapped composite cylinders"); ЕН 14427:2004 "Баллоны переносные из композитных материалов для сжиженных нефтяных газов многоразового использования. Проектирование и производство" с учетом изменений и дополнений A1:2005 (EN 14427:2004+A1:2005 "Transportable refillable composite cylinders for LPG - Design and construction") путем изменения его структуры для приведения в соответствие с правилами, установленными в ГОСТ Р 1.5-2012 (подраздел 3.9), и внесения технических отклонений, введения дополнительных разделов, подразделов, пунктов, изменения его структуры. При этом в него не включены некоторые структурные и дополнительные элементы, объяснение которых приведено во введении к настоящему стандарту.
Положения европейского регионального стандарта EN 14427:2004, которые применены в настоящем стандарте с модификацией их содержания для учета особенностей национальной стандартизации, приведены в дополнительном Приложении ДБ.
Тексты приложений A и B европейского регионального стандарта EN 14427:2004, не включенных в настоящий стандарт в связи с нецелесообразностью их применения в национальной стандартизации, приведены в дополнительном Приложении ДВ.
Сравнение структуры настоящего стандарта со структурой европейского регионального стандарта ЕН 14427:2004 приведено в дополнительном Приложении ДГ.
Дополнительные положения и требования, включенные в текст настоящего стандарта для учета потребностей национальной экономики и особенностей российской национальной стандартизации, выделены в тексте стандарта курсивом.
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (подраздел 3.5).
При применении настоящего стандарта вместо ссылочных международных стандартов рекомендуется использовать соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении ДА.
5. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
Введение
Настоящий стандарт является модифицированным по отношению к международным стандартам ЕН 12245:2009 "Баллоны газовые переносные. Газовые баллоны, полностью обернутые композитом" с учетом изменений и дополнений A1:2005 (EN 12245:2009 Transportable gas cylinders - Fully wrapped composite cylinders) с учетом изменений и дополнений EN 12245/AC:2010; ЕН 14427:2004 "Баллоны переносные из композитных материалов для сжиженных нефтяных газов многоразового использования. Проектирование и производство" (EN 14427:2004 Transportable refillable composite cylinders for LPG - Design and construction) с учетом изменений и дополнений A1:2005.
В настоящем стандарте по отношению к ЕН 14427:2004 из элемента "Область применения" исключены отсутствующие на рынке металлопластиковые баллоны для сжиженных нефтяных газов. В стандарте в большем объеме представлена информация о требованиях безопасности, указаниях по эксплуатации и утилизации. В связи с тем, что процедуры подтверждения соответствия относятся к области действия Технического регламента Таможенного союза 032/2013 "О безопасности оборудования, работающего под избыточным давлением" в него не включено информативное приложение B ЕН 14427:2004, а приложения A и C включены соответственно в раздел "Правила приемки" и подраздел "Требования к маркировке" настоящего стандарта.
Испытания баллонов на воздействие пламени и прострел приняты по международному стандарту ЕН 12245:2009.
Для адаптирования к отечественной системе стандартизации в настоящем стандарте введены дополнительные терминологические статьи.
Для совместимости с российским законодательством по безопасности оборудования, работающего под избыточным давлением, в настоящий стандарт введено понятие "рабочее давление", величина которого 2,0 МПа, установлена равной 2/3 пробного давления по ЕН 14427:2004. Также введены требования установления срока эксплуатации баллонов - не более 20 лет, срока переосвидетельствования - не более 5 лет, цвета наружной поверхности баллонов - красный.
Для учета особенностей климатических условий Российской Федерации в настоящем стандарте предусмотрено два климатических исполнения баллонов. В макроклиматических районах Российской Федерации с нижней границей рабочей температуры воздуха от минус 60 °C и ниже должны использоваться баллоны в климатическом исполнении ХЛ.
1. Область применения
Настоящий стандарт распространяется на транспортируемые многократно наполняемые композитные баллоны (далее - баллоны) вместимостью от 0,5 до 150,0 л с рабочим давлением 2,0 МПа, предназначенные для транспортирования, хранения и использования сжиженных углеводородных газов по ГОСТ Р 52087.
Настоящий стандарт распространяется на баллоны:
- изготовленные из композиционного материала, который обеспечивает герметичность и несет нагрузку от внутреннего давления (безлейнеровые);
- состоящие из внутреннего герметизирующего неметаллического лейнера и наружной оболочки из композиционного материала, несущей нагрузку от внутреннего давления.
Стандарт не распространяется на баллоны, устанавливаемые на борту транспортных средств и судов, и предназначенные для обеспечения топливом двигателей транспортных средств и судов, на которых они установлены. Примечание. Приведенные выше дополнительные по отношению к ЕН 14427:2004 требования направлены на соблюдение требований российского законодательства о безопасности колесных транспортных средств и судов.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 2.001-93 Единая система конструкторской документации. Общие положения
ГОСТ 2.601-2006 Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 3.1001-2011 Единая система технологической документации. Общие положения
ГОСТ 9.401-91 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Общие требования и методы ускоренных испытаний на стойкость к воздействию климатических факторов
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны
ГОСТ 12.1.044-89 Система стандартов безопасности труда. Пожаровзрывоопасность веществ и материалов. Номенклатура показателей и методы их определения
ГОСТ 25.604-82 Расчеты и испытания на прочность. Методы механических испытаний композиционных материалов с полимерной матрицей (композитов). Метод испытания на изгиб при нормальной, повышенной и пониженной температурах
ГОСТ 4648-71 Пластмассы. Метод испытания на статический изгиб
ГОСТ 6611.2-73 Нити текстильные. Методы определения разрывной нагрузки и удлинения при разрыве
ГОСТ 6943.0-93 Стекловолокно. Правила приемки
ГОСТ 6943.10-79 Материалы текстильные стеклянные. Метод определения разрывной нагрузки и удлинения при разрыве
ГОСТ 10456-80 Пластмассы. Метод определения поведения пластмасс при контакте с раскаленным стержнем
ГОСТ 11262-80 Пластмассы. Метод испытания на растяжение
ГОСТ 11645-73 Пластмассы. Метод определения показателя текучести расплава термопластов
ГОСТ 11736-78 Пластмассы. Метод определения содержания воды
ГОСТ 12020-72 Пластмассы. Методы определения стойкости к действию химических сред
ГОСТ 12021-84 Пластмассы и эбонит. Метод определения температуры изгиба под нагрузкой
ГОСТ 14359-69 Пластмассы. Методы механических испытаний. Общие требования
ГОСТ 15088-83 Пластмассы. Метод определения температуры размягчения термопластов по Вика
ГОСТ 15139-69 Пластмассы. Методы определения плотности (объемной массы)
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 15860-84 Баллоны стальные сварные для сжиженных углеводородных газов на давление до 1,6 МПа. Технические условия
ГОСТ 16350-80 Климат СССР. Районирование и статистические параметры климатических факторов для технических целей
ГОСТ 18249-72 Пластмассы. Метод определения вязкости разбавленных растворов полимеров
ГОСТ 21207-81 Пластмассы. Метод определения воспламеняемости
ГОСТ 21553-76 Пластмассы. Методы определения температуры плавления
ГОСТ 21793-76 Пластмассы. Метод определения кислородного индекса
ГОСТ 24998-81 Калибры для конической резьбы вентилей и баллонов для газов. Допуски
