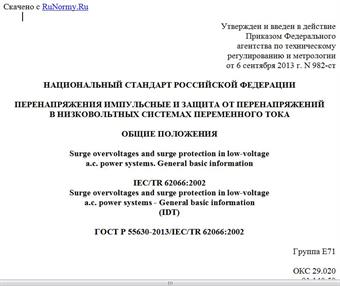

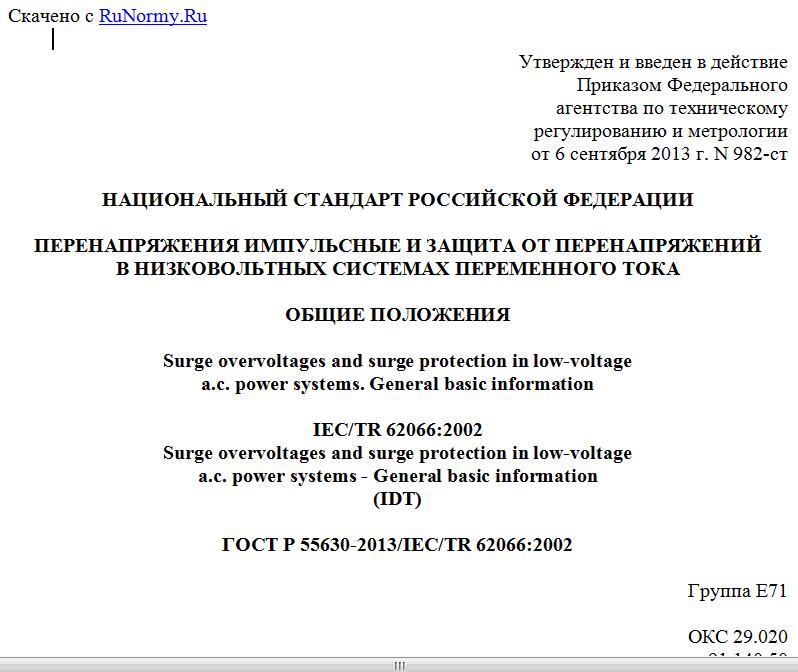

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 6 сентября 2013 г. N 982-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ПЕРЕНАПРЯЖЕНИЯ ИМПУЛЬСНЫЕ И ЗАЩИТА ОТ ПЕРЕНАПРЯЖЕНИЙ
В НИЗКОВОЛЬТНЫХ СИСТЕМАХ ПЕРЕМЕННОГО ТОКА
ОБЩИЕ ПОЛОЖЕНИЯ
Surge overvoltages and surge protection in low-voltage
a.c. power systems. General basic information
IEC/TR 62066:2002
Surge overvoltages and surge protection in low-voltage
a.c. power systems - General basic information
(IDT)
ГОСТ Р 55630-2013/IEC/TR 62066:2002
Группа Е71
ОКС 29.020
91.140.50
ОКП 34 6400
Дата введения
1 января 2015 года
Предисловие
1. Подготовлен Московским институтом энергобезопасности и энергосбережения на основе собственного аутентичного перевода на русский язык международного документа, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 337 "Электрические установки зданий".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 6 сентября 2013 г. N 982-ст.
4. Настоящий стандарт идентичен международному документу IEC/TR 62066:2002 "Перенапряжения и защита от выбросов напряжения в низковольтных системах переменного тока. Общая основная информация" (IEC/TR 62066:2002 "Surge overvoltages and surge protection in low-voltage a.c. power systems - General basic information").
Наименование настоящего стандарта изменено относительно наименования указанного международного документа для приведения его в соответствие с вновь принятым наименованием серии стандартов МЭК 60364.
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации и межгосударственный стандарт, сведения о которых приведены в дополнительном Приложении ДА.
5. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
Настоящий стандарт представляет общий обзор различных видов импульсных перенапряжений, которые могут произойти в низковольтных электроустановках, приводит типовые по величине и продолжительности импульсные перенапряжения, а также частоту их возникновения.
Стандарт содержит информацию о перенапряжениях, связанных с взаимным влиянием между собой систем электроснабжения и коммуникационными системами, приводит общие руководящие указания по выбору средств защиты от перенапряжений и построению системы электроснабжения с учетом обеспечения ее экономичности и надежности, включая вопросы взаимодействия и координации защитных устройств при временных перенапряжениях.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие документы.
МЭК 60364-4-44:2007 Электрические установки низкого напряжения. Часть 4-44. Защита для обеспечения безопасности. Защита от резких отклонений напряжения и электромагнитных возмущений
IEC 60364-4-44:2007 Low-voltage electrical installations - Part 4-44: Protection for safety - Protection against voltage disturbances and electromagnetic disturbances
МЭК 60664-1:2007 Координация изоляции для оборудования в низковольтных системах. Часть 1. Принципы, требования и испытания
IEC 60664-1:2007 Insulation coordination for equipment within low-voltage systems - Part 1: Principles, requirements and tests
МЭК 61000-2-5:1995 Электромагнитная совместимость (EMC) - Часть 2: Окружающая среда - Раздел 5: Классификация электромагнитных сред. Основная публикация EMC
IEC 61000-2-5:1995 Electromagnetic compatibility of technical equipment. Electromagnetic environment. Classification of electromagnetic disturbances for different locations of technical equipment
МЭК 61000-4-1:2006 Электромагнитная совместимость. Часть 4-1. Методики испытаний и измерений. Общий обзор серии стандартов
IEC 61000-4-1:2006 Electromagnetic compatibility (EMC) - Part 4-1: Testing and measurement techniques - Overview of IEC 61000-4 series
МЭК 61000-4-4:2004 Электромагнитная совместимость. Часть 4-4. Методы испытаний и измерений. Испытание на невосприимчивость к быстрым переходным процессам и всплескам
IEC 61000-4-4:2004 Electromagnetic compatibility (EMC) - Part 4-4: Testing and measurement techniques - Electrical fast transient/burst immunity test
МЭК 61000-4-5:2005 Электромагнитная совместимость. Часть 4: Методики испытаний и измерений. Раздел 5: Испытание на невосприимчивость к выбросу напряжения
IEC 61000-4-5:2005 Electromagnetic compatibility (EMC) - Part 4-5: Testing and measurement techniques - Surge immunity test
МЭК 62305-1:2010 Защита от молнии. Часть 1. Общие принципы
IEC 62305-1:2010 Protection against lightning - Part 1: General
МЭК 62305-2(2010) Защита от молнии. Часть 2. Управление риском
IEC Protection against lightning - Part 2: Risk management
МЭК 62305-3:2010 Защита от молнии. Часть 3. Физические повреждения конструкций и опасность для жизни
IEC 62305-3:2010 Protection against lightning - Part 3: Physical damage to structures and life hazard
МЭК 62305-4:2010 Защита от молнии. Часть 4. Электрические и электронные системы внутри конструкций
IEC 62305-4:2010 Protection against lightning - Part 4: Electrical and electronic systems within structures
МЭК 61643-11:2011 Устройства защиты от перенапряжений низковольтные. Часть 11. Устройства защиты от перенапряжений, подсоединенные к низковольтным системам распределения электроэнергии. Требования и методы испытаний
IEC 61643-11:2011 Low-voltage surge protective devices - Part 11: Surge protective devices connected to low-voltage power systems - Requirements and test methods
МЭК 61643-12:2008 Устройства защиты от перенапряжений низковольтные. Часть 12. Устройства защиты от перенапряжений, подсоединенные к низковольтным системам распределения электроэнергии. Принципы выбора и применения
IEC 61643-12:2008 Low-voltage surge protective devices - Part 12: Surge protective devices connected to low-voltage power distribution systems - Selection and application principles МЭК
ITU-T K 20, Стойкость телекоммуникационного оборудования, установленного в телекоммуникационных центрах, к перенапряжениям и сверхтокам
ITU-T K 20 Resistibility of telecommunication equipment installed in a telecommunications centre to overvoltages and overcurrents
ITU-T K 21, Стойкость телекоммуникационного оборудования, установленного в помещении клиентов, к перенапряжениям и сверхтокам
ITU-T K 21 Resistibility of telecommunication equipment installed in customer premises to overvoltages and overcurrents
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Комбинированная волна: волна, вырабатываемая генератором, который дает 1,2/50 импульс напряжения при разомкнутой цепи и 8/20 импульс тока для короткозамкнутой цепи. Напряжение, амплитуда тока и формы волны, которая передается на УЗИП, определяются генератором и импедансом УЗИП, к которому прикладывается импульс. Отношение максимального напряжения для разомкнутой цепи к максимуму тока короткозамкнутой цепи составляет 2 Ома и определяется как фиктивный импеданс Zf. Ток короткого замыкания обозначается как Isc. Напряжение разомкнутой цепи обозначается как Uoc.
Примечание. Комбинированная волна, вырабатываемая генератором импульсов в соответствии с определением п. 3.24 МЭК 61643-1, может быть применима и к другому оборудованию помимо УЗИП.
3.2. Объединенное многопортовое УЗИП: интегрированное устройство импульсной защиты в одном блоке для обеспечения импульсной защиты двух или более портов оборудования, соединенного с различными системами, такими как система питания и коммуникационная система.
Примечание. В дополнение к обеспечению защиты от перенапряжения для каждого порта устройство может также обеспечить уравнивание потенциалов между портами оборудования.
3.3. Координация УЗИП (последовательное соединение): выбор характеристик для двух или более УЗИП, которые будут присоединены к одним и тем же проводникам системы, но разделенные некоторым разъединяющимся импедансом так, что параметры данного импеданса и поступающего импульса гарантируют, что при таком выборе энергия, рассеиваемая в каждом из УЗИП, соответствует его параметрам.
3.4. Прямой удар молнии: удар, воздействующий непосредственно на рассматриваемую конструкцию.
3.5. Уравнивание потенциалов: электрическое соединение проводящих частей, предназначенных для достижения эквипотенциальности.
Примечание. В обычных электроустановках уравнивание потенциалов обеспечивает безопасность на промышленной частоте. При скачке тока по длине проводников уравнивания потенциалов неизбежно возникает некоторая разность потенциалов.
3.6. Доступный объект: физический объект (например, больница, фабрика, машина и т.д.), который построен, сконструирован, смонтирован или установлен для выполнения некоторой определенной функции или служащий, или способствующий выполнению некоторых конкретных целей.
3.7. Удар молнии в землю: разряд атмосферного электричества между облаком и землей, состоящий из одного или более раздельных искровых разрядов.
Примечание. Удар молнии в землю может быть понят не только как удар именно в землю (почву), но так же, как удар в конструкцию, систему электроснабжения и т.д., в противоположность разряду от облака к облаку.
3.8. Система молниезащиты (СМЗ): полная система для защиты пространства от воздействия молнии. Она включает внешние и внутренние системы молниезащиты.
Примечание. В некоторых случаях система молниезащиты может состоять только из внешней или внутренней СМЗ.
3.9. Удар в непосредственной близости: удар молнии вблизи рассматриваемой конструкции.
3.10. Точка удара: точка, где удар молнии попадает в землю, конструкцию или в систему молниезащиты.
3.11. Ожидаемое перенапряжение: теоретическое перенапряжение, которое появилось бы на проводниках системы электроснабжения или пользователя установки до пробоя основной изоляции или срабатывания устройств, ограничивающих перенапряжение.
