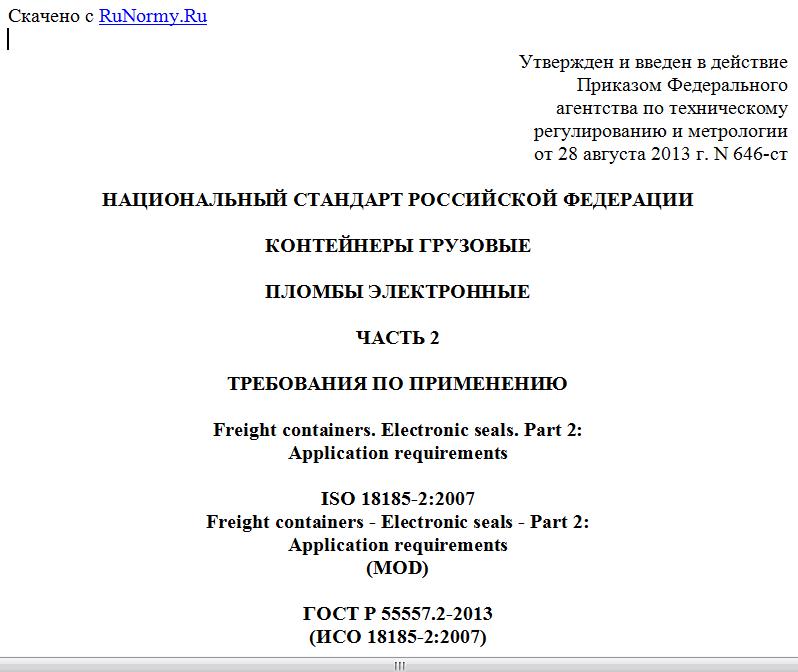

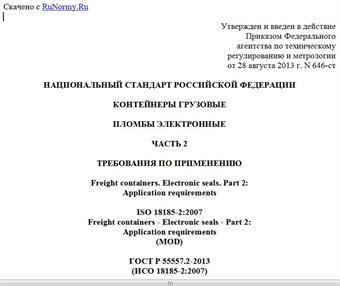

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 28 августа 2013 г. N 646-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОНТЕЙНЕРЫ ГРУЗОВЫЕ
ПЛОМБЫ ЭЛЕКТРОННЫЕ
ЧАСТЬ 2
ТРЕБОВАНИЯ ПО ПРИМЕНЕНИЮ
Freight containers. Electronic seals. Part 2:
Application requirements
ISO 18185-2:2007
Freight containers - Electronic seals - Part 2:
Application requirements
(MOD)
ГОСТ Р 55557.2-2013
(ИСО 18185-2:2007)
Группа Д97
ОКС 13.310
ОКП 73 9930
Дата введения
1 сентября 2014 года
Предисловие
1 ПОДГОТОВЛЕН Рабочей группой, состоящей из представителей предприятий: Закрытого акционерного общества "ПРОМТРАНСНИИПРОЕКТ" (ЗАО "ПРОМТРАНСНИИПРОЕКТ"), Общества с ограниченной ответственностью "Транс-Пломбир" (ООО "Транс-Пломбир"), Закрытого акционерного общества Инженерный промышленный концерн "СТРАЖ" (ЗАО ИПК "СТРАЖ"), Общества с ограниченной ответственностью "Инженерный Центр технической диагностики вагонов" (ООО "ИЦ ТДВ") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 246 "Контейнеры"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 28 августа 2013 г. N 646-ст.
4 Настоящий стандарт модифицирован по отношению к международному стандарту ИСО 18185-2:2007 "Контейнеры грузовые. Пломбы электронные. Часть 2. Требования по применению" (ISO 18185-2:2007 "Freight containers - Electronic seals - Part 2: Application requirements"). При этом потребности национальной экономики Российской Федерации учтены в дополнительных приложениях ДА, ДБ и терминологических статьях, которые выделены курсивом.
Сведения о соответствии ссылочных национальных и межгосударственных стандартов международным стандартам, использованным в качестве ссылочных в примененном международном стандарте, приведены в приложении ДВ.
Сопоставление структуры настоящего стандарта со структурой примененного в нем международного стандарта приведено в приложении ДГ.
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru)
1. Область применения
Настоящий стандарт определяет идентификацию пломб грузовых контейнеров с соответствующей проверкой точности использования, имеющую следующие составляющие:
- идентификацию состояния пломбы;
- индикатор состояния батареи;
- идентификатор пломбы, включая идентификацию изготовителя;
- тип (признака) пломбы.
Стандарт распространяется на электронные пломбы, используемые на грузовых контейнерах.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 53424-2009 (ИСО/PAS 17712:2006) Устройства пломбировочные механические для грузовых контейнеров. Общие технические требования
ГОСТ Р 55557.1-2013 (ИСО 18185-1:2007) Контейнеры грузовые. Пломбы электронные. Часть 1: Протокол связи
ГОСТ Р 55557.3-2013 (ИСО 18185-3:2007) Контейнеры грузовые. Пломбы электронные. Часть 3: Требования по применению
ГОСТ Р 55557.5-2013 (ИСО 18185-5:2007) Контейнеры грузовые. Пломбы электронные. Часть 5: Физический уровень
ГОСТ Р ИСО/МЭК 19762-1-2011 Информационные технологии. Технологии автоматической идентификации и сбора данных (АИСД). Гармонизированный словарь. Часть 1. Общие термины в области АИСД
ГОСТ Р ИСО/МЭК 19762-2-2011 Информационные технологии. Технологии автоматической идентификации и сбора данных (АИСД). Гармонизированный словарь. Часть 2. Оптические носители данных (ОНД)
ГОСТ ИСО 8601-2001 Система стандартов по информации, библиотечному и издательскому делу. Представление дат и времени. Общие требования
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ Р 53424, ГОСТ Р ИСО/МЭК 19762-1, ГОСТ Р ИСО/МЭК 19762-2, а также следующие термины с соответствующими определениями:
3.1 электронная пломба: Устройство пломбировочное электронное (УПЭ).
Примечание - УПЭ может содержать в своем составе электронный блок многоразового применения и сменные одноразовые элементы.
3.2 УПЭ моноблочного типа: Интеллектуальный пломбировочный модуль (ИПМ), устанавливаемый на транспортное средство и другие объекты, состоящий из одноразового силового пломбировочного устройства (запорно-пломбировочного устройства - ЗПУ) или индикаторного пломбировочного устройства (пломбы индикаторные, пломбы контрольные), конструктивно совмещенного с электронным блоком УПЭ (электронный блок дистанционного контроля целостности, местоположения, шифрования и связи).
3.3 съемный многокомпонентный электронный блок (СЭБ): Элемент УПЭ (электронный блок многоразового применения), функционально обеспечивающий дистанционный контроль целостности (или вскрытия) УПЭ с определением места и времени произошедшего события, а также перемещения транспортных средств, грузов, в том числе и их состояние, посредством электронной обработки сигналов, поступающих от радионавигационных систем, датчиков контроля целостности и состояния УПЭ, параметров грузов и транспортных средств; посредством шифрования и передачи служебной информации с использованием телекоммуникационных технологий, использующий для своей работы сменные одноразовые элементы без конструктивного объединения в единое изделие с одноразовым силовым или индикаторным пломбировочным устройством.
3.4 идентификатор пломбы: Уникальный идентификатор каждой изготовленной пломбы, включающий заводской номер (то есть, идентификатор признака) и идентификатор изготовителя.
3.5 идентификатор опросного устройства: Код, используемый для идентификации адреса источника во время каждого сеанса связи, инициированного опросным устройством.
3.6 локализация: Способность в любом рабочем режиме устанавливать принадлежность электронной пломбы к контейнеру, на котором она установлена.
3.7 всемирное координированное время (UTC): Всемирное координированное время.
Примечание - Название UTC образовано от Coordinated Universal Time и обозначает: всемирное время для целей радиовещания, принятое в 1979 году (второе название - всемирное координированное время).
3.8 центры управления пломбированием (ЦУП): Управляющие информационно-телекоммуникационные комплексы, предназначенные для обеспечения удаленного контроля пломбирования транспортных средств и грузов, технологического администрирования, электронного управления, идентификации и контроля УПЭ на всем их жизненном цикле.
3.9 канал связи радиочастотной идентификации большой дальности: Радиоканал передачи, где используются сигналы на частотах 433,92 МГц (тип A) или 2,4 ГГц (тип B).
3.10 ГЛОНАСС: Глобальная навигационная спутниковая система Российской Федерации (РФ).
3.11 приемник радионавигационных сигналов глобальных навигационных спутниковых систем: Приемник радионавигационных сигналов глобальных навигационных спутниковых систем, например: ГЛОНАСС - устройство, на вход которого поступают сигналы сверх высокой частоты, принятые антенной от глобальных навигационных спутниковых систем, а на выход поступает информация: о состоянии и местоположении спутников глобальных навигационных спутниковых систем, об измеренных расстояниях между антеннами устройства и спутниками вдоль траекторий распространения радионавигационных сигналов, координатно-временная информация о местоположении, скорости и ускорении устройства (его антенны) в четырехмерном пространстве-времени.
3.12 GSM: Сотовая подвижная связь.
Примечание - GSM - Groupe Mobile (название группы, позже переименована в Global System for Mobile Communications), СПС с поддержкой ETR 100, 106, ETS 300, 502, 503, 513, 522, 526, 529, 533, 628, 537, 557, 559, 585, 599, 602.
3.13 СПС: Сотовая подвижная связь.
3.14 IEEE 802.11a (b) (g): Набор стандартов связи для беспроводного физического переноса данных (цифрового битового потока) в виде сигналов от точки к точке или от точки к нескольким точкам средствами электросвязи по каналу связи, как правило, для последующей обработки средствами вычислительной техники в частотных диапазонах 2,4 ГГц и 5 ГГц.
Примечание - Сокращенное название IEEE происходит от of Institute of Electrical and Electronics Engineers и переводится: институт инженеров по электронике и радиотехнике. Набор стандартов используется при передаче данных или определении местоположения передатчика в пространстве (как правило, в закрытых помещениях) внутри сети передачи данных.
3.15 IEEE 802.15.4: Стандарт связи, для беспроводного физического переноса данных, при котором требуется длительное время автономной работы
