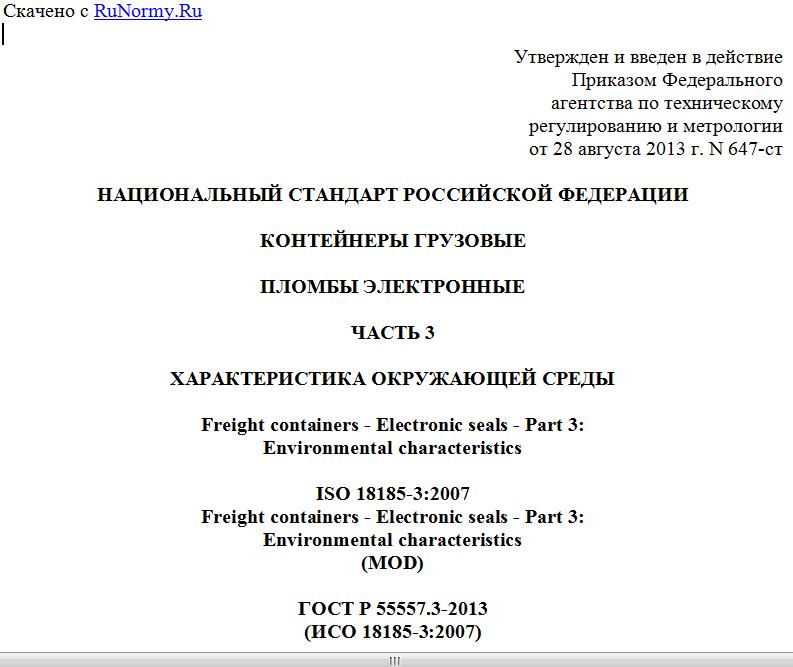

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 28 августа 2013 г. N 647-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОНТЕЙНЕРЫ ГРУЗОВЫЕ
ПЛОМБЫ ЭЛЕКТРОННЫЕ
ЧАСТЬ 3
ХАРАКТЕРИСТИКА ОКРУЖАЮЩЕЙ СРЕДЫ
Freight containers - Electronic seals - Part 3:
Environmental characteristics
ISO 18185-3:2007
Freight containers - Electronic seals - Part 3:
Environmental characteristics
(MOD)
ГОСТ Р 55557.3-2013
(ИСО 18185-3:2007)
Группа Д97
ОКС 13.310
ОКП 73 9930
Дата введения
1 сентября 2014 года
Предисловие
1 ПОДГОТОВЛЕН Рабочей группой, состоящей из представителей предприятий: Закрытого акционерного общества "ПРОМТРАНСНИИПРОЕКТ" (ЗАО "ПРОМТРАНСНИИПРОЕКТ"), Общества с ограниченной ответственностью "Транс-Пломбир" (ООО "Транс-Пломбир"), Закрытого акционерного общества Инженерный промышленный концерн "СТРАЖ" (ЗАО ИПК "СТРАЖ"), Общества с ограниченной ответственностью "Инженерный Центр технической диагностики вагонов" (ООО "ИЦ ТДВ"), на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 246 "Контейнеры"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 28 августа 2013 г. N 647-ст
4 Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 18185-3:2007 "Контейнеры грузовые. Пломбы электронные. Часть 3. Характеристика окружающей среды" (ISO 18185-3:2007 "Freight containers - Electronic seals - Part 3: Environmental characteristics"). При этом потребности национальной экономики Российской Федерации учтены в дополнительных пунктах и терминологических статьях, которые выделены курсивом.
Сведения о соответствии ссылочных национальных и межгосударственных стандартов международным стандартам, использованным в качестве ссылочных в примененном международном стандарте, приведены в приложении ДА.
Сопоставление структуры настоящего стандарта со структурой примененного международного стандарта приведено в приложении ДБ.
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru)
1. Область применения
Настоящий стандарт устанавливает минимальные требования к характеристикам окружающей среды для электронных пломб.
Стандарт распространяется на электронные пломбы, используемые на грузовых контейнерах.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 51317.6.4-2009 (МЭК 61000-6-4:2006) Совместимость технических средств электромагнитная. Электромагнитные помехи от технических средств, применяемых в промышленных зонах. Нормы и методы испытаний
ГОСТ Р 51368-2011 Методы испытаний на стойкость к климатическим внешним воздействующим факторам машин, приборов и других технических изделий. Испытания на устойчивость к воздействию температуры
ГОСТ Р 51371-99 Методы испытаний на стойкость к механическим внешним воздействующим факторам машин, приборов и других технических изделий. Испытания на воздействие ударов
ГОСТ Р 51804-2001 Методы испытаний на стойкость к внешним воздействующим факторам машин, приборов и других технических изделий. Комбинированные испытания
ГОСТ Р 52202-2004 (ИСО 830-99) Контейнеры грузовые. Термины и определения
ГОСТ Р 55557.2-2013 (ИСО 18185-2:2007) Контейнеры грузовые. Пломбы электронные. Часть 2. Требования по применению
ГОСТ Р ИСО/МЭК 19762-1-2011 Информационные технологии. Технологии автоматической идентификации и сбора данных (АИСД). Гармонизированный словарь. Часть 1. Общие термины в области АИСД
ГОСТ Р ИСО/МЭК 19762-3-2011 Информационные технологии. Технологии автоматической идентификации и сбора данных (АИСД). Гармонизированный словарь. Часть 3. Радиочастотная идентификация
ГОСТ Р МЭК 60068-2-1 Испытания на воздействие внешних факторов. Часть 2-1. Испытания. Испытание A: Холод
ГОСТ Р МЭК 60068-2-2 Испытания на воздействие внешних факторов. Часть 2-2. Испытания. Испытание B: Сухое тепло
ГОСТ 20.57.406-81 Изделия электронной техники, квантовой электроники и электротехнические. Методы испытаний
ГОСТ 14254-96 (МЭК 529-89) Степени защиты, обеспечиваемые оболочками (код IP)
ГОСТ 28213-89 (МЭК 68-2-27-87) Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытания. Испытание Ea и руководство: 6 Одиночный удар
ГОСТ 30630.0.0-99 Методы испытаний на стойкость к внешним воздействующим факторам машин, приборов и других технических изделий. Общие требования
ГОСТ 30630.1.2-99 Методы испытаний на стойкость к механическим внешним воздействующим факторам машин, приборов и других технических изделий. Испытания на воздействие вибрации
ГОСТ 31282-2004 Устройства пломбировочные. Классификация
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ Р 52202, ГОСТ Р ИСО/МЭК 19762-1, ГОСТ Р ИСО/МЭК 19762-3, а также следующие термины с соответствующими определениями:
3.1 электронная пломба: Устройство пломбировочное электронное (УПЭ).
Примечание - УПЭ может содержать в своем составе электронный блок многоразового применения и сменные одноразовые элементы.
3.2 идентификатор пломбы: Уникальный идентификатор каждой изготовленной пломбы, включающий заводской номер (то есть, идентификатор признака) и идентификатор изготовителя.
3.3 идентификатор опросного устройства: Код, используемый для идентификации адреса источника во время каждого сеанса связи, инициированного опросным устройством.
3.4 УПЭ моноблочного типа: Интеллектуальный пломбировочный модуль (ИПМ), устанавливаемый на транспортное средство и другие объекты, состоящий из одноразового силового пломбировочного устройства (запорно-пломбировочного устройства - ЗПУ) или индикаторного пломбировочного устройства (пломбы индикаторные, пломбы контрольные) по ГОСТ 31282, конструктивно совмещенного с электронным блоком УПЭ (электронный блок дистанционного контроля целостности, местоположения, шифрования и связи).
3.5 съемный многокомпонентный электронный блок (СЭБ): Элемент УПЭ (электронный блок многоразового применения), функционально обеспечивающий дистанционный контроль целостности (или вскрытия) УПЭ с определением места и времени произошедшего события, а также перемещения транспортных средств, грузов, в том числе и их состояние, посредством электронной обработки сигналов, поступающих от радионавигационных систем, датчиков контроля целостности и состояния УПЭ, параметров грузов и транспортных средств; шифрования и передачи служебной информации с использованием телекоммуникационных технологий, использующий для своей работы сменные одноразовые элементы без конструктивного объединения в единое изделие с одноразовым силовым или индикаторным пломбировочным устройством по ГОСТ 31282.
4. Характеристики окружающей среды
4.1 Общие положения
Электронная пломба должна выдерживать и сохранять целостность хранящихся данных при максимальной пиковой напряженности поля 50 В/м в течение 60 с, которая может создаваться источником радиочастоты таким, как корабельный радар при обычной работе, или другими подобными устройствами.
4.2 Низкая температура
Электронные пломбы должны быть полностью работоспособны при минимально низкой температуре минус 40 °C. Электронные пломбы должны быть полностью работоспособны при таких минимальных температурах после хранения при минимально низкой температуре минус 51 °C и времени воздействия 24 ч в день в течение 60 дней. Испытание должно проводиться методом 203-1 по ГОСТ Р 51368 или по ГОСТ Р МЭК 60068-2-1.
4.3 Высокая температура
Электронные пломбы должны быть полностью работоспособны после циклического воздействия температур между плюс 70 °C и плюс 38 °C. Электронные пломбы должны быть полностью работоспособны при таких предельных температурах после хранения, как при минимально высокой температуре +85 °C и времени воздействия от 12 до 15 ч в день в течение 60 дней (который является минимальным сроком службы электронной пломбы, требуемым для электронных пломб, соответствующих ГОСТ Р 55557.2. Испытание должно проводиться методом 203-1 по ГОСТ Р 51368, по ГОСТ Р МЭК 60068-2-2 метод 501.4.
4.4 Механический удар
Электронные пломбы должны быть полностью работоспособны во время и после воздействия механического удара с ускорением 30 g в течение 11 мс, используя полупериодный синусоидальный импульс. Испытание должно проводиться методом 104-1 по ГОСТ Р 51371 или в соответствии с ГОСТ 28213.
