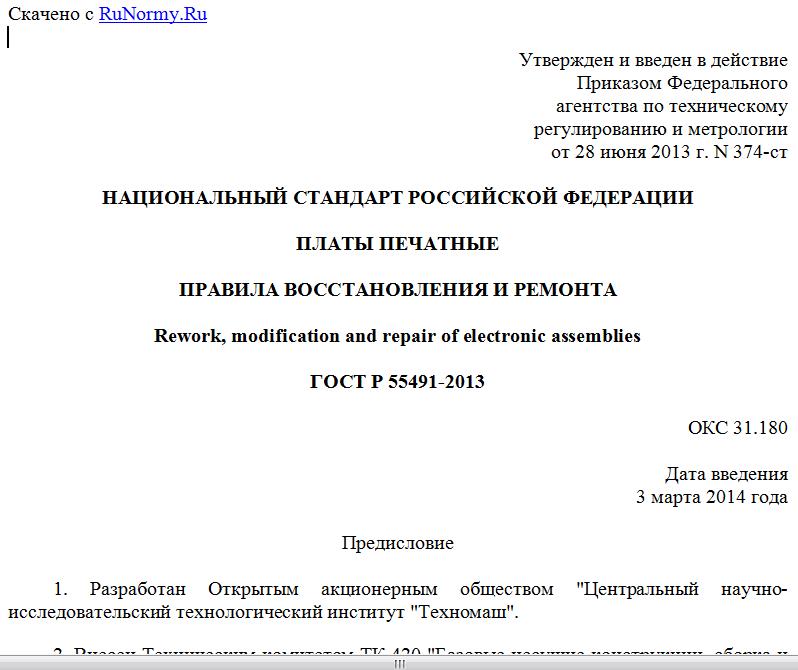

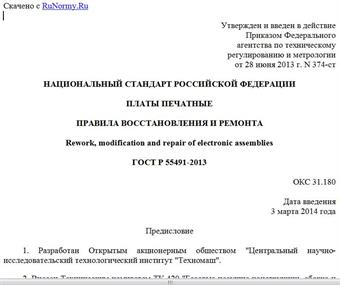

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 28 июня 2013 г. N 374-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ПЛАТЫ ПЕЧАТНЫЕ
ПРАВИЛА ВОССТАНОВЛЕНИЯ И РЕМОНТА
Rework, modification and repair of electronic assemblies
ГОСТ Р 55491-2013
ОКС 31.180
Дата введения
3 марта 2014 года
Предисловие
1. Разработан Открытым акционерным обществом "Центральный научно-исследовательский технологический институт "Техномаш".
2. Внесен Техническим комитетом ТК 420 "Базовые несущие конструкции, сборка и монтаж электронных модулей".
3. Утвержден и введен в действие Постановлением Федерального агентства по техническому регулированию и метрологии от 28 июня 2013 г. N 374-ст.
4. Настоящий стандарт разработан с учетом основных положений международного документа IPC-7711B/7721B "Доработка, модификация и ремонт электронных сборок" в части, касающейся печатных плат (IPC-7711B/7721B "Rework, Modification and Repair of Electronic Assemblies").
Степень соответствия - модифицированная (MOD).
Наименование настоящего стандарта изменено относительно наименования указанного международного документа для приведения в соответствие с ГОСТ Р 1.5 (пункт 3.5).
Сравнение структуры настоящего стандарта со структурой указанного международного документа приведено в дополнительном Приложении ДА.
5. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
Настоящий стандарт распространяется на односторонние, двусторонние и многослойные печатные платы на жестком, гибком и гибко-жестком основании и на гибкие печатные кабели.
Стандарт устанавливает основные технические требования, правила, типовые технологические процессы, инструмент и материалы, которые следует использовать для проведения ремонта и восстановления всех элементов печатных плат и печатных кабелей, обеспечивающие в дальнейшем функционирование изделий в соответствии с техническими условиями. Настоящий стандарт не ограничивает максимальное количество циклов ремонта, доработки или восстановления печатных плат.
Положения настоящего стандарта разработаны для применения на территории Российской Федерации организациями и предприятиями независимо от их организационно-правовых форм и форм собственности, разрабатывающими, изготовляющими, потребляющими и заказывающими печатные платы, предназначенные для использования в радиоэлектронной и электротехнической аппаратуре и изделиях электронной техники.
Соблюдение требований, установленных настоящим стандартом, обязательно при любых объемах производства и для всех технологических методов изготовления печатных плат и печатных кабелей.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 53386-2009 Платы печатные. Термины и определения
ГОСТ 23752-79 (СТ СЭВ 2742-80, СТ СЭВ 2743-80) Платы печатные. Общие технические условия.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины, соответствующие ГОСТ Р 53386, а также следующие термины с соответствующими определениями:
3.1. Доработка: переделка несоответствующей детали способом, обеспечивающим полное соответствие чертежу или техническим требованиям, путем использования предлагаемого или эквивалентного технологического процесса.
3.2. Модификация: пересмотр функциональных возможностей изделия в целях удовлетворения новым критериям. Модификация обычно требуется для введения конструктивных изменений, которые могут задаваться чертежом, изменением размещения и т.д. Модификация должна проводиться только после специального утверждения и подробного описания в учтенной документации.
3.3. Ремонт: восстановление функциональных свойств неисправной детали способом, не обеспечивающим соответствие изделия чертежу или спецификации.
4. Общие положения
4.1. Настоящий стандарт предназначен для использования в качестве руководства и не устанавливает специальных требований и критериев, отличающихся от регламентированных конструкторской или контрактной документацией на конкретные изделия.
4.2. Процедура, выбранная для действий с конкретной печатной платой (модификация, ремонт, восстановление и т.д.), должна соответствовать классу, определенному заказчиком. Заказчик изделия отвечает за определение класса изделия.
4.3. Существует три класса применения изделия:
- класс применения 1 - электронные изделия общего назначения (бытовая аппаратура). Включает в себя изделия, предназначенные для задач, в которых основным требованием является функционирование готового изделия электроники;
- класс применения 2 - специализированные электронные изделия (промышленная электронная аппаратура). Включает в себя изделия, от которых требуются продолжительная работа и увеличенный срок службы и для которых бесперебойная работа желательна, но не является особенно важной. Обычные условия эксплуатации не являются причиной отказов;
- класс применения 3 - высококачественные электронные изделия (спецтехника). Включает в себя изделия, для которых особую важность имеет бесперебойное функционирование или незамедлительный ввод в действие. Простой оборудования неприемлем, условия эксплуатации могут быть чрезвычайно суровыми, при этом оборудование должно функционировать там, где это требуется, например в системах жизнеобеспечения и других ответственных системах.
4.4. При выборе процедуры воздействия на конкретную печатную плату необходимо учитывать тип этой платы.
4.5. В настоящем стандарте рассматриваются следующие типы и разновидности печатных плат:
- жесткие печатные платы;
- гибкие печатные платы;
- гибко-жесткие печатные платы;
- гибкие печатные кабели;
- платы с объемным электрическим монтажом.
4.6. Качество проведения процедур восстановления, модификации и ремонта печатной платы зависит от уровня квалификации специалиста:
- средний уровень - технический специалист, владеющий навыками пайки, но не имеющий опыта в основных процедурах ремонта/доработки;
- повышенный уровень - технический специалист с навыками пайки и доработки, знакомый с большинством процедур ремонта/доработки, но не имеющий обширной практики;
- эксперт - технический специалист с повышенными навыками пайки и доработки и обширным опытом в большинстве процедур ремонта/доработки.
4.7. Печатные платы, которые были подвергнуты доработке, восстановлению или ремонту, должны соответствовать функциональным требованиям, предъявляемым к изделию, и прочим параметрам, которые могут быть востребованы потребителем. При отсутствии каких-либо специальных критериев оценки принимают критерии ГОСТ 23752.
4.8. Модификация и ремонт по своей природе не имеют установленных промышленностью требований и критериев соответствия. Они должны определяться индивидуально и могут включать в себя изменения внешнего вида, например форму или расположение и размер фиксирующих отверстий, пазов, вырезов, не ухудшающие требований сборки к конкретной печатной плате.
4.9. Уровень соответствия модифицированного или восстановленного изделия определяется применяемым технологическим процессом ремонта/модификации, применяемыми средствами и оборудованием, а также квалификацией технического специалиста, проводящего работу.
4.10. Уровни соответствия подразделяются в зависимости от конечного результата:
- низкий уровень - значительное отличие от исходной физической характеристики, поэтому могут изменяться многие электрические, функциональные, эксплуатационные и сервисные факторы;
- средний уровень - некоторое отличие от исходной физической характеристики и вероятное изменение ряда электрических, функциональных, эксплуатационных и сервисных факторов;
- высший уровень - наиболее близкое воспроизведение исходных физических характеристик и наиболее вероятное соответствие всем функциональным, эксплуатационным и сервисным факторам.
Для изделий класса применения 3 следует использовать процедуры высшего уровня, если только не будет продемонстрировано, что процедура низшего уровня не будет неблагоприятно влиять на функциональные характеристики изделия.
Для изделий классов применения 1 и 2 следует использовать процедуры высшего уровня в целях гарантированной безопасности и надежности, однако можно воспользоваться процедурами среднего и низшего уровней, если установлено, что они пригодны для определенных функциональных характеристик изделия.
В таблице 1 представлено распределение процедур, содержащихся в настоящем стандарте, по уровням соответствия.
Таблица 1
Функциональная приемка Уровень соответствия
Низший Средний Высший
Электрическая - сопротивление Нет Проверка Да
Электрическая - индуктивность " " "
Электрическая - емкость " " "
Электрическая - перекрестные помехи " " "
Электрическая - высокая частота " " "
Эксплуатационная - удар " " "
Эксплуатационная - вибрация " " "
Эксплуатационная - влажность Проверка " "
Эксплуатационная - температура Да Да "
