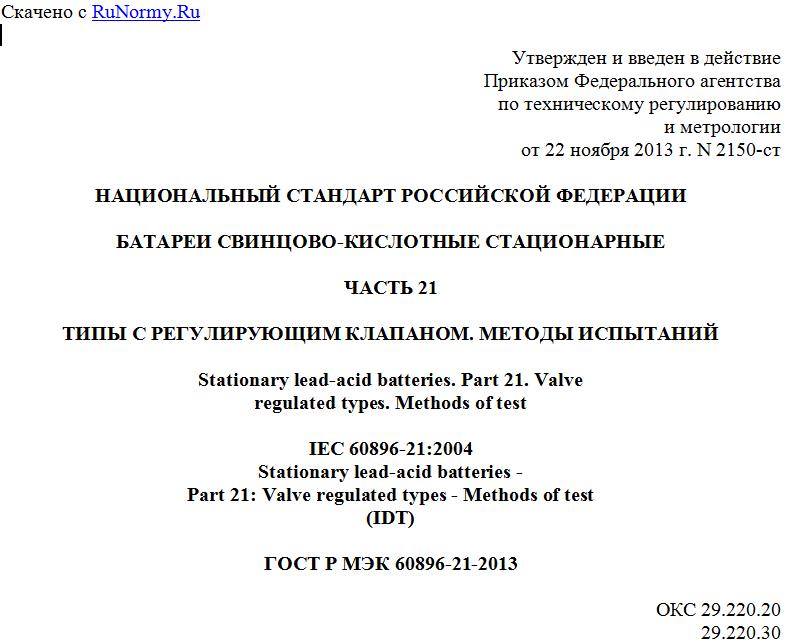

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 22 ноября 2013 г. N 2150-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
БАТАРЕИ СВИНЦОВО-КИСЛОТНЫЕ СТАЦИОНАРНЫЕ
ЧАСТЬ 21
ТИПЫ С РЕГУЛИРУЮЩИМ КЛАПАНОМ. МЕТОДЫ ИСПЫТАНИЙ
Stationary lead-acid batteries. Part 21. Valve
regulated types. Methods of test
IEC 60896-21:2004
Stationary lead-acid batteries -
Part 21: Valve regulated types - Methods of test
(IDT)
ГОСТ Р МЭК 60896-21-2013
ОКС 29.220.20
29.220.30
ОКП 34 8100
Дата введения
1 января 2015 года
Предисловие
1. Подготовлен Некоммерческой организацией "Национальная ассоциация производителей источников тока "РУСБАТ" (Ассоциация "РУСБАТ") на основе аутентичного перевода на русский язык международного стандарта, указанного в пункте 4, который выполнен Открытым акционерным обществом "Научно-исследовательский проектно-конструкторский и технологический институт стартерных аккумуляторов" (ОАО "НИИСТА").
2. Внесен Техническим комитетом по стандартизации ТК 044 "Аккумуляторы и батареи", подкомитетом 1 "Свинцово-кислотные аккумуляторы и батареи".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2013 г. N 2150-ст.
4. Настоящий стандарт идентичен международному стандарту МЭК 60896-21:2004 "Батареи аккумуляторные свинцовые стационарные. Часть 21. Типы батарей с клапанным регулированием. Методы испытаний" (IEC 60896-21:2004 "Stationary lead-acid batteries - Part 21: Valve regulated types - Methods of test").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении ДА.
5. Взамен ГОСТ Р МЭК 60896-2-99 в части методов испытаний.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
Настоящий стандарт распространяется на стационарные свинцово-кислотные аккумуляторы и моноблочные батареи с регулирующим клапаном, применяемые при флотирующем режиме заряда (постоянно соединенные с нагрузкой и источником электроснабжения постоянного тока), в стационарном размещении (без перемещения с одного места на другое) и встроенные в стационарное оборудование или установленные в помещениях для батарей.
Аккумуляторы и батареи используют в сетях телекоммуникаций, источниках бесперебойного питания (UPS), инженерных сетях, для аварийного питания или в подобных целях.
Настоящий стандарт содержит специальные методы испытаний всех типов и конструкций аккумуляторов и моноблочных батарей, используемых в качестве аварийных источников тока.
Настоящий стандарт не применяют для свинцово-кислотных аккумуляторов и моноблочных батарей, используемых в качестве стартерных батарей в транспортных средствах (МЭК 60095, все части), в солнечных фотоэлектрических системах (МЭК 61427) или в других общих целях (МЭК 61056, все части).
2. Нормативные ссылки
Следующие ссылочные документы обязательны для применения в настоящем стандарте. Для датированных ссылок применимы только указанные издания. Для недатированных ссылок применимо последнее издание, включая все изменения:
МЭК 60068-2-32:1975 Испытания на воздействие внешних факторов. Часть 2. Испытания. Испытание Ed. Свободное падение. Поправка 2 (1990) (IEC 60068-2-32:1975, Basic environmental testing procedures - Part 2: Test; Test Ed: Free fall Amendment 2 (1990)
МЭК 60695-11-10 Испытание на пожароопасность. Часть 11-10. Пламя для испытания. Методы испытания горизонтальным и вертикальным пламенем 50 Вт (IEC 60695-11-10, Fire hazard testing - Part 11-10: Test flames 50 W - Horizontal and vertical flame test methods)
МЭК 60707 Методы испытания для определения воспламеняемости твердых электроизоляционных материалов при воздействии на них источника возгорания (IEC 60707, Flammability of solid non-metallic materials when exposed to flame sources - List of test methods)
МЭК 60896-22:2004 Батареи аккумуляторные свинцовые стационарные. Часть 22: Типы батарей с регулирующим клапаном. Требования (IEC 60896-22:2004, Stationary lead acid batteries - Part 22: Valve regulated types - Requirements)
МЭК 60950-1:2001 Оборудование информационных технологий. Безопасность. Часть 1. Общие требования (IEC 60950-1:2001, Information technology equipment - Safety - Part 1: General requirements)
МЭК 61430:1997 Аккумуляторы и аккумуляторные батареи. Методы испытаний функционирования устройств, предназначенных для уменьшения взрывоопасности. Свинцово-кислотные стартерные батареи (IEC 61430:1997, Secondary cells and batteries - Test methods for checking the performance of devices designed for reducing explosion hazards - Lead-acid starter batteries)
ISO 1043-1 Пластмассы. Условные обозначения и аббревиатуры. Часть 1. Основные полимеры и их специальные характеристики (ISO 1043-1, Plastics - Symbols and abbreviated terms - Part 1: Basic polymers and their special characteristics).
3. Термины и определения
В настоящем стандарте использованы следующие термины с соответствующими определениями:
3.1. точность (средства измерений) [accuracy (of a measuring instrument)]: Характеристика качества средства измерений, отражающая близость его погрешности к нулю.
Примечание. Считают, что чем меньше погрешность, тем точнее средство измерений.
[IEV 311-06-08]
3.2. класс точности (accuracy class): Категория измерительных приборов, которые должны соответствовать ряду спецификаций относительно неточностей.
[IEV 311-06-09]
3.3. температура окружающей среды (ambient temperature): Температура окружающей среды в непосредственной близости от аккумулятора или батареи.
[IEV 486-03-12]
3.4. ампер-час (ampere-hour): Количество электричества или емкость батареи, полученная при определенном разрядном токе в амперах относительно времени в часах.
Примечание. Один ампер-час равен 3600 кулонам.
3.5. батарея аккумуляторная (secondary battery): Два или более аккумуляторов, соединенных вместе и используемых как источник электроэнергии.
[IEV 486-01-03]
3.6. батарея моноблочная (monobloc battery): Батарея, состоящая из нескольких отдельных, но электрически соединенных химических источников тока, каждый из которых состоит из блока электродов, электролита, выводов или соединителей и по мере необходимости сепараторов.
Примечание. Химические источники тока в моноблочной батарее могут соединяться последовательно и (или) параллельно.
[IEV 482-02-17]
3.7. батарея флотирующая (floating battery): Аккумуляторная батарея, выводы которой постоянно соединены с источником постоянного напряжения, достаточного для поддержания батареи в состоянии почти полной заряженности, предназначенная для обеспечения питания электрической цепи при временном отключении обычного электроснабжения.
[IEV 482-05-35]
3.8. емкость аккумулятора (battery capacity): Электрический заряд, который аккумулятор может отдать в установленном режиме разряда.
Примечание. В Международной системе СИ обозначение электрического заряда или количество электричества установлено в кулонах (1 К = 1 А·ч), но на практике емкость обозначают главным образом в ампер-часах (А·ч).
[IEV 482-03-14]
3.9. заряд (charge): Процесс, во время которого аккумулятор или аккумуляторная батарея получает электрическую энергию от внешней цепи, в результате чего происходят химические изменения внутри аккумулятора, и получаемая электрическая энергия сохраняется в виде химической энергии.
[IEV 482-05-28]
3.10. полный заряд (full charge): Состояние заряженности батареи ХИТ, при котором весь имеющийся активный материал находится в такой степени заряженности, что дальнейший заряд при выбранных условиях не приводит к существенному увеличению емкости.
[IEV 482-05-43]
3.11. перезаряд (overcharge): Продолжение заряда полностью заряженного аккумулятора или аккумуляторной батареи.
Примечание. Перезаряд - изменение условий заряда с нарушением пределов, установленных изготовителем.
[IEV 482-05-44]
3.12. источник тока (cell): Основное функциональное устройство, состоящее из блока электродов, электролита, бака, выводов и сепараторов, в котором электрическая энергия получена путем прямого преобразования химической энергии.
[IEV 482-01-01]
3.13. химический источник тока (electrochemical cell): Электрохимическая система, способная накапливать электрическую энергию путем превращения ее в химическую и отдавать эту энергию путем обратного преобразования.
[IEV 486-01-01, MOD]
3.14. аккумулятор (secondary cell): Химический источник тока, способный восстанавливать электрический заряд после разряда.
Примечание. Восстановление заряда осуществляется посредством обратимой химической реакции.
[IEV 482-01-03]
3.15. аккумулятор с регулирующим клапаном (valve regulated cell): Аккумулятор, закрытый в нормальных условиях работы, но с устройством, позволяющим выпускать газ при превышении внутреннего давления заданной величины. При эксплуатации аккумулятора не проводят доливку электролита.
[IEV 486-01-20]
3.16. фактическая емкость, Ca (actual capacity): Количество электричества, выдаваемого аккумулятором или батареей, определенное экспериментально
