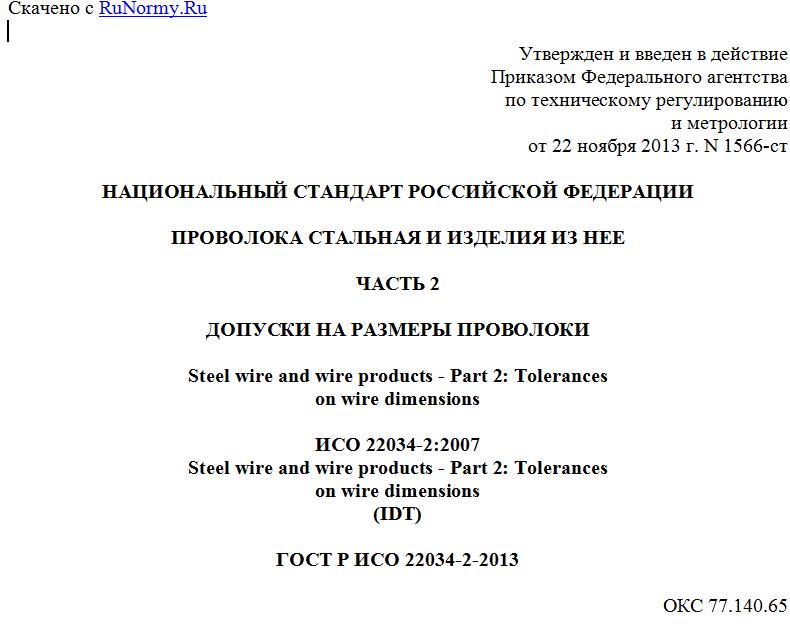

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 22 ноября 2013 г. N 1566-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ПРОВОЛОКА СТАЛЬНАЯ И ИЗДЕЛИЯ ИЗ НЕЕ
ЧАСТЬ 2
ДОПУСКИ НА РАЗМЕРЫ ПРОВОЛОКИ
Steel wire and wire products - Part 2: Tolerances
on wire dimensions
ИСО 22034-2:2007
Steel wire and wire products - Part 2: Tolerances
on wire dimensions
(IDT)
ГОСТ Р ИСО 22034-2-2013
ОКС 77.140.65
Дата введения
1 октября 2014 года
Предисловие
1. Подготовлен и внесен на основе аутентичного перевода на русский язык указанного в пункте 3 стандарта, который выполнен ФГУП "СТАНДАРТИНФОРМ".
2. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2013 г. N 1566-ст.
3. Настоящий стандарт идентичен международному стандарту ИСО 22034-2:2007 "Проволока стальная и изделия из нее. Часть 2. Допуски на размеры проволоки" (ИСО 22034-2:2007 Steel wire and wire products - Part 2: Tolerances on wire dimensions).
4. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
Настоящий стандарт устанавливает допуски на диаметр круглой стальной проволоки: светлой (без покрытия) стальной проволоки, стальной проволоки с металлическим покрытием и стальной проволоки с неметаллическим покрытием, и там, где необходимо, на длину круглой проволоки, отрезанной на определенную мерную длину.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ИСО 6929 Продукция из стали. Определения и классификация
3. Термины и определения
В настоящем стандарте использованы следующие термины с соответствующими определениями:
3.1. проволока (wire): по ИСО 6929.
Примечание. Проволока может поставляться с металлическим покрытием, неметаллическим покрытием, с двумя видами покрытия, без покрытия.
3.2. отрезок мерной длины (cut length): выпрямленная заготовка проволоки, отрезанная на определенную длину.
4. Допуски на диаметр проволоки
4.1. Общие положения
Измерения диаметра проводятся в любом поперечном сечении проволоки и не должны выходить за допуски, установленные в соответствующих таблицах настоящего стандарта.
Примечание:
1. Допуски на диаметр могут меняться, если отрезки мерной длины поставляются третьей стороной.
2. Допуски на диаметры классов от Т1 до Т5 (см. таблицу 1) рассчитываются следующим образом:
; ; ; ;
где d - измеренный диаметр в миллиметрах.
Таблица 1
Допуски на диаметр
Допуск на диаметр, мм Диапазон диаметра проволоки, d, мм
Т1 Т2 Т3 Т4 Т5
+/- 0,003 - - - - от 0,050 до 0,091
0,004 - - - от 0,050 до 0,072 от 0,091 до 0,17
0,005 - - - от 0,072 до 0,12 от 0,17 до 0,26
0,006 - - от 0,05 до 0,12 от 0,12 до 0,17 от 0,26 до 0,37
0,008 - - от 0,12 до 0,15 от 0,17 до 0,29 от 0,37 до 0,65
0,010 - - от 0,15 до 0,23 от 0,29 до 0,45 от 0,65 до 1,01
0,012 - - от 0,23 до 0,33 от 0,45 до 0,65 от 1,01 до 1,45
0,015 - от 0,20 до 0,31 от 0,33 до 0,52 от 0,65 до 1,01 от 1,45 до 2,26
0,020 - от 0,31 до 0,55 от 0,52 до 0,91 от 1,01 до 1,78 от 2,26 до 4,01
0,025 от 0,30 до 0,52 от 0,55 до 0,86 от 0,91 до 1,42 от 1,78 до 2,78 от 4,01 до 6,26
0,030 от 0,52 до 0,74 от 0,86 до 1,24 от 1,42 до 2,05 от 2,78 до 4,01 от 6,26 до 9,01
0,035 от 0,74 до 1,01 от 1,24 до 1,69 от 2,05 до 2,78 от 4,01 до 5,45 от 9,01 до 12,26
0,040 от 1,01 до 1,31 от 1,69 до 2,20 от 2,78 до 3,63 от 5,45 до 7,12 от 12,26 до 16,01
0,045 от 1,31 до 1,66 от 2,20 до 2,78 от 3,63 до 4,60 от 7,12 до 9,01 от 16,01 до 20,26
0,050 от 1,66 до 2,05 от 2,78 до 3,43 от 4,60 до 5,67 от 9,01 до 11,12 от 20,26 до 25,00
0,060 от 2,05 до 2,94 от 3,43 до 4,94 от 5,67 до 8,17 от 11,12 до 16,01 -
0,070 от 2,94 до 4,01 от 4,94 до 6,73 от 8,17 до 11,12 от 16,01 до 21,77 -
0,080 от 4,01 до 5,23 от 6,73 до 8,78 от 11,12 до 14,52 от 21,77 до 25,00 -
0,090 от 5,23 до 6,62 от 8,78 до 11,12 от 14,52 до 18,37 - -
0,100 от 6,62 до 8,17 от 11,12 до 13,72 от 18,37 до 22,68 - -
0,120 от 8,17 до 11,76 от 13,72 до 19,76 от 22,68 до 25,00 - -
0,140 от 11,76 до 16,01 от 19,76 до 25,00 - - -
0,160 от 16,01 до 20,90 - - - -
0,180 от 20,90 до 25,00 - - - -
4.2. Допуски на диаметр круглой стальной проволоки без покрытия и с цинковым покрытием
Необходимый диапазон допусков из таблицы 1 должен быть указан в документе на изделие или поставщиком проволоки в заказе/заявке.
Диаметр должен находиться в пределах соответствующего диапазона допусков, приведенных в таблице 1.
Примечание. Если в заказе/заявке или в документе на изделие не установлено иное, допуск класса Т1, как правило, применяется для проволоки, оцинкованной толстым слоем (А); класс Т2 обычно применяется для прочей оцинкованной проволоки; а класса Т3, Т4 и Т5 для светлой холоднотянутой проволоки с повышением порядка в зависимости от требуемой точности.
4.3. Овальность
Овальность определяют как разность между максимальным и минимальным диаметром проволоки в любом поперечном сечении. Овальность не должна быть более половины общего допуска, приведенного в таблице 1.
4.4. Допуски на диаметр проволоки с органическим покрытием
4.4.1. Органические покрытия, наносимые методом экструзии
Допуски на диаметр проволоки с покрытием, наносимым методом экструзии, приведены в таблице 2. Электродная проволока может быть светлой или с металлическим покрытием (обычно оцинкованная).
Таблица 2
Допуски на диаметр проволоки и толщину органического
покрытия, нанесенного методом спекания и экструзии
Диаметр проволоки с органическим покрытием, мм Допуски на наибольший диаметр с органическим покрытием, мм Минимальная толщина покрытия, мм Минимальная концентричность, %
Экструзия Спекание Экструзия Спекание
не более 1,00 +/- 0,10 0,20 0,12 75 65
св. 1,00 до 2,00 включ. +/- 0,10 0,25 0,12 75 65
св. 2,00 до 3,15 включ. +/- 0,15 0,35 0,15 75 65
св. 3,15 до 6,00 включ. +/- 0,20 0,40 0,20 75 65
св. 6,00 до 13,00 включ. +/- 0,25 0,50 - 75 65
Примечания: 1. Допуски на диаметр проволоки с покрытием из цинка или цинкового сплава указаны в графе Т1 таблицы 1. 2. Концентричность равна: 100 x минимальную радиальную толщину покрытия, деленную на максимальную радиальную толщину, установленную в документе на покрытие. 3. Экструзия относится к несвязываемым материалам.
4.4.2. Органические покрытия, наносимые методом спекания
