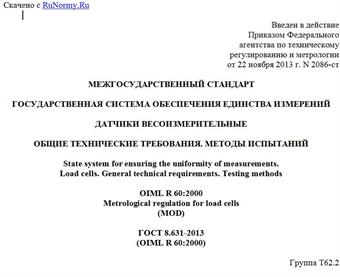

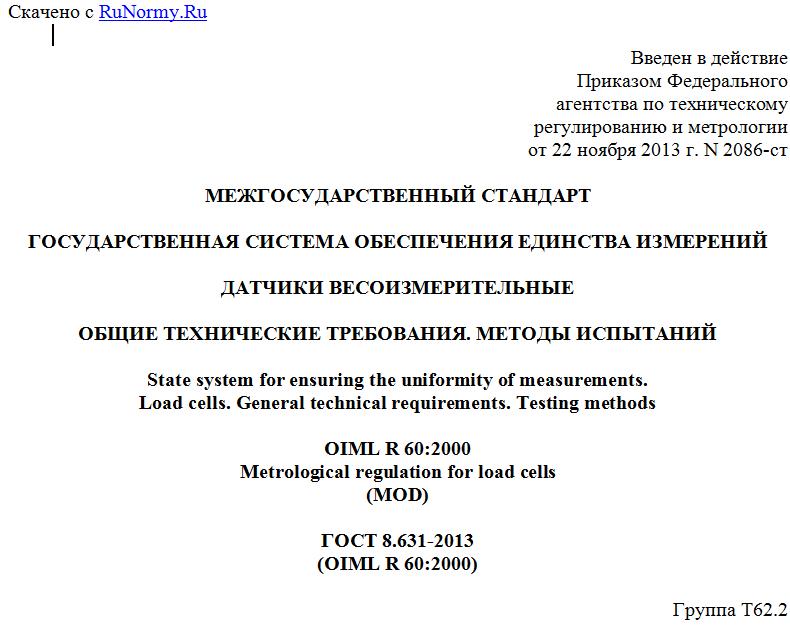

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 ноября 2013 г. N 2086-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
ДАТЧИКИ ВЕСОИЗМЕРИТЕЛЬНЫЕ
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ. МЕТОДЫ ИСПЫТАНИЙ
State system for ensuring the uniformity of measurements.
Load cells. General technical requirements. Testing methods
OIML R 60:2000
Metrological regulation for load cells
(MOD)
ГОСТ 8.631-2013
(OIML R 60:2000)
Группа Т62.2
МКС 17.020
ОКСТУ 0008
Дата введения
1 июля 2015 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Всероссийским научно-исследовательским институтом метрологии им. Д.И. Менделеева Федерального агентства по техническому регулированию и метрологии на основе собственного аутентичного перевода на русский язык международной рекомендации, указанной в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 310 "Эталоны и поверочные схемы".
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 14 ноября 2013 г. N 44).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Узбекистан UZ Узстандарт
4. Настоящий стандарт модифицирован по отношению к международной рекомендации OIML R 60:2000 Metrological regulation for load cells (Метрологическое регулирование весоизмерительных датчиков) путем внесения дополнительного приложения, что обусловлено требованиями законодательства Российской Федерации в области единства измерений.
Наименование настоящего стандарта изменено относительно наименования указанной международной рекомендации для приведения в соответствие с ГОСТ 1.5-2001.
Степень соответствия - модифицированная (MOD).
5 Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2013 г. N 2086-ст межгосударственный стандарт ГОСТ 8.631-2013 (OIML R 60:2000) введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2015 г.
6. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомления и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Предисловие к международной рекомендации МОЗМ МР 60:2000
Международная организация законодательной метрологии (МОЗМ) - всемирно известная межправительственная организация, главная цель которой заключается в гармонизации предписаний к средствам измерений и правил метрологического контроля, применяемых национальными метрологическими службами или подобными организациями стран - членов МОЗМ.
Две основные категории публикаций МОЗМ:
- Международная рекомендация (МОЗМ МР) - документ, устанавливающий требования к метрологическим характеристикам средства измерений, а также определяющий методы и оборудование для проверки соответствия характеристик установленным требованиям. Государства - члены МОЗМ должны придерживаться положений настоящей рекомендации в возможно максимальной степени;
- Международный документ (МОЗМ Д) - информационный документ, служащий для гармонизации и совершенствования работы в сфере законодательной метрологии.
Проекты рекомендаций, документов и руководств подготавливают технические комитеты и подкомитеты, в которые входят представители стран - членов МОЗМ. На консультационной основе также участвуют определенные международные и региональные организации.
Во избежание противоречивых требований к средствам измерений установлены взаимные соглашения между МОЗМ и такими организациями, как Международная организация по стандартизации (ИСО) и Международная электротехническая комиссия (МЭК). В результате изготовители и потребители средств измерений, испытательные лаборатории и т.д. могут пользоваться одновременно публикациями МОЗМ и этих организаций.
Международные рекомендации, документы, руководства и основополагающие документы издают на английском языке, их перевод осуществляют на французский язык (F) и подвергают периодическому пересмотру.
Настоящая публикация МОЗМ МР 60 издания 2000 г. подготовлена Техническим подкомитетом ТС 9 "Инструменты для измерений массы и плотности". Она была одобрена в 1999 г. Международным Комитетом по законодательной метрологии для окончательной публикации и была представлена на Международной Конференции по законодательной метрологии в 2000 г. для формального утверждения. Публикация заменяет предыдущую редакцию МОЗМ МР 60 1991 (включая приложение A, опубликованную в 1993 г.).
Публикации МОЗМ могут быть получены в штаб-квартире организации:
Bureau International de Metrologie Legale
11, rue Turgot - 75009 Paris - France
Telephone: 33 (0)1 48 78 12 82
Fax: 33 (0)1 42 82 17 27
E-mail: biml@oiml.org
Internet: www.oiml.org.
1. Область применения
1.1. Настоящий стандарт устанавливает основные метрологические статические характеристики и статические методики испытаний для весоизмерительных датчиков (далее - датчиков), применяемых при измерении массы. Настоящий стандарт предназначен для обеспечения организаций единообразными средствами для определения метрологических характеристик весоизмерительных датчиков, применяемых в измерительных приборах, которые являются объектами метрологического контроля.
1.2. В настоящем стандарте составляющие погрешности весоизмерительного датчика следует рассматривать в совокупности, применяя технические характеристики весоизмерительного датчика в пределах допускаемой погрешности. Настоящий стандарт предназначен не для учета отдельных составляющих погрешности таких характеристик, как нелинейность, гистерезис и т.д., а для рассмотрения общей суммарной погрешности, допускаемой для весоизмерительного датчика. Применение кривой погрешности позволяет уравновесить отдельные составляющие суммарной погрешности измерений.
Примечание. Суммарную погрешность можно представить кривыми, определяющими границу пределов допускаемых погрешностей (см. таблицу 5), и являющуюся функцией от приложенной нагрузки (массы) во всем измерительном диапазоне. Определяемые суммарные погрешности могут быть положительными или отрицательными и учитывают влияния нелинейности, гистерезиса и температуры.
1.3. Приборы, присоединенные к весоизмерительным датчикам и выдающие показания массы, являются предметами отдельного рассмотрения.
2. Термины, определения и обозначения
Термины, наиболее часто применяемые в области весоизмерительных датчиков, и их определения приводятся ниже (см. 2.6 для иллюстрации некоторых определений). Терминология, применяемая в настоящем стандарте, соответствует Международному словарю основополагающих терминов в метрологии [1]. Для помощи в нахождении соответствующих определений в конце настоящего стандарта опубликован указатель терминов.
2.1. Общие термины
2.1.1. Приложение нагрузки
2.1.1.1. Сжимающее нагружение (compression loading): сила сжатия, приложенная к весоизмерительному датчику.
2.1.1.2. Растягивающее нагружение (tension loading): растягивающая сила, приложенная к весоизмерительному датчику.
2.1.2. Весоизмерительный датчик (load cell): преобразователь силы в измеряемую физическую величину, применяемый в весах для измерений массы взвешиваемого объекта с учетом влияния ускорения силы тяжести и выталкивающей силы воздуха в месте измерения.
2.1.3. Весоизмерительный датчик с электроникой (load cell equipped with electronics): весоизмерительный датчик, в котором применяется группа электронных компонентов, имеющих собственные распознаваемые функции.
Примеры электроники: p-n-переход, усилитель, кодирующее устройство, A/D-преобразователь, центральный процессор (CPU), I/O-интерфейс и т.д. (не включая мостовые схемы тензорезисторов).
2.1.3.1. Электронный компонент (electronic component): наименьший физический объект, который использует электронную или дырочную проводимость в полупроводниках, газах или в вакууме.
2.1.4. Эксплуатационное испытание (performance test): испытание для подтверждения способности испытуемого датчика выполнять предписанные ему функции.
2.2. Метрологические характеристики весоизмерительных датчиков
2.2.1. Класс точности (accuracy class): класс весоизмерительных датчиков, содержащий одинаковые условия по точности.
2.2.2. Обозначение по влажности (humidity symbol): обозначение, присваиваемое датчику и указывающее режим влажности, при котором испытывался весоизмерительный датчик.
